Dettagli del prodotto
Luogo di origine: La Cina
Marca: zmkj
Numero di modello: si-001
Termini di pagamento e spedizione
Quantità di ordine minimo: 25pcs
Prezzo: by case
Imballaggi particolari: casstle 25pcs nella stanza di pulizia di 100 gradi
Tempi di consegna: 20days
Materiale: |
monocristallo di si |
industria: |
Wafer di semicondctor di IC, solor, vetro ottico |
Applicazione: |
IC, wafer di solor, lente ottica, |
colore: |
Spazio in bianco |
Metodo: |
La CZ, Fz |
Materiale: |
monocristallo di si |
industria: |
Wafer di semicondctor di IC, solor, vetro ottico |
Applicazione: |
IC, wafer di solor, lente ottica, |
colore: |
Spazio in bianco |
Metodo: |
La CZ, Fz |

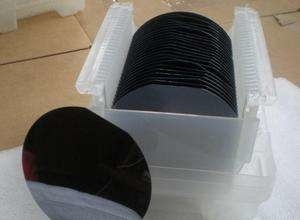

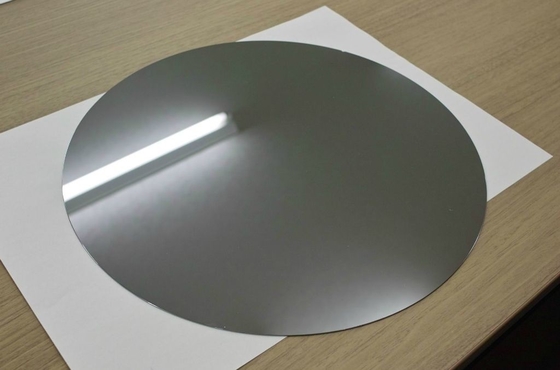

wafer del sillicon dei lingotti del sillicon dei substrati del sillicon di IC della lente ottica del sillicon del wafer del sillicon 8inch poli
1. Specificazione
| Diametro (millimetri) |
50,8
|
76,2
|
100
|
125
|
150
|
200
|
| Metodo di crescita |
MCZ
|
|||||
| Scriva il dopant a macchina | N: Arsenico/antimonio/fosforo/Phos rosso | |||||
| P: Boro | ||||||
| Resistività (Ω.cm) * | MCZ: 1 × 10-3 ~ 100 | |||||
| Spessore (μm) * |
381
|
381
|
525
|
525
|
675
|
725
|
| Tolleranza di spessore (μm) |
± tipico 25
|
|||||
| TTV (μm) |
10
|
|||||
| Arco (μm) |
30
|
30
|
40
|
40
|
40
|
60
|
|
* altre circostanze di superficie & specifiche su misura sono benvenute
La guarnizione LTO della parte & poli entrambe è disponibile
Altri parametri unmentioned sono per norma dei semi |
||||||
Wafer fittizio della CZ 8inch, wafer della prova per il processo a semiconduttore
Diametro: 200 +/- 0,5 millimetri; 200 +/- 0,2 millimetri
Tipo/dopant: P/Boron
Orientamento; <100> +/- 1º
Grado: Prova; Perfezione
Resistività: 1 - 100 Ω-cm; 8 - 12 Ω-cm
Pendenza radiale di Resisivity: — Come specificato
Ossigeno: - come specificato
Carbonio: - come specificato
Metalli: < 5="" x="" E10="" atoms="">
Spessore: μm 725 +/- 25; μm 725 +/- 15
TTV: <>
GTIR: <>
Arco/filo di ordito: <>
SCALPORE: - <>
Appartamenti: Norma dei SEMI
Conteggio di particella: <>= 0,2 μm; <>= 0,09 μm
Lucidato: Singolo lato lucidato o doppio lato lucidato
Inciso: Singolo lato lucidato o doppio lato lucidato
* tipo wafer di N disponibili
Circa il processo del wafer
corpo della crescita dei cristalli---taglio >crystal dalla sega del cavo----->spheronizations
----->annealing------numero >engraving--->lapped &polished---> prova
FAQ:
Q: Che cosa è il modo di trasporto e di costo?
A: (1) accettiamo DHL, Fedex, lo SME ecc.
(2) se avete vostro proprio conto preciso, è grande. Se non, potremmo aiutarvi a spedirli.
Il trasporto è conforme allo stabilimento reale.
Q: Come pagare?
A: T/T, Paypal, pagamento sicuro e pagamento di assicurazione.
Q: Che cosa è il vostro MOQ?
A: (1) per l'inventario, il MOQ è 25pcs.
(2) per i prodotti su misura, il MOQ è 25pcs su.
Q: Che cosa è il termine di consegna?
A: (1) per i prodotti standard
Per l'inventario: la consegna è 5 giorni feriali dopo che ordinate.
Per i prodotti su misura: la consegna è 2 o 3 settimane dopo che ordinate.
(2) per i prodotti a forma di speciale, la consegna è 4 settimane lavorative dopo che ordinate.
Q: Avete prodotti standard?
A: I nostri prodotti standard in azione.
Q: Posso personalizzare i prodotti basati sul mio bisogno?
A: Sì, possiamo personalizzare il materiale, le specifiche ed il rivestimento ottico per le vostre componenti ottiche
sulla base dei vostri bisogni.
