SiC semisolatore su Wafer composto Si 4H-SEMI substrato P tipo N tipo Spessore 500um
Semi-isolatore SiC su Wafer composto di Si, Wafer di Si, Wafer di Silicio, Wafer composto, SiC su Substrato composto di Si, Substrato di Carburo di Silicio, Grado P, Grado D, 4 pollici, 6 pollici, 4H-SEMI
A proposito di wafer composto
- utilizzare il SiC su wafer composto di Si per la produzione
- supportare quelli personalizzati con disegni d'arte
- di alta qualità, adatto per applicazioni ad alte prestazioni
- elevata durezza e durata, elevata conduttività termica
- ampiamente utilizzati in dispositivi ad alta tensione e ad alta frequenza, dispositivi RF, ecc.
Più wafer composto
- Sì.Il SiC semi-isolatore su Wafer composto di Si è un materiale semiconduttore avanzato ad alte prestazioni.
Ha i vantaggi sia del substrato di silicio che del substrato di carburo di silicio semi-isolatore.
Ha un'eccellente conduttività termica e una straordinaria resistenza meccanica.
Può ridurre significativamente la bassa corrente di perdita in condizioni di alta temperatura e alta frequenza e migliorare efficacemente le prestazioni del dispositivo.
E' un eccellente materiale semiconduttore.
Di solito viene utilizzato in elettronica di potenza, radiofrequenza e dispositivi optoelettronici, specialmente in applicazioni ad alta domanda che richiedono un'eccellente dissipazione del calore e stabilità elettrica.
Sebbene il suo costo di produzione sia relativamente elevato rispetto ai wafer al silicio e ai wafer al carburo di silicio,ha attirato sempre più attenzione e favore nella tecnologia ad alte prestazioni a causa dei suoi vantaggi nel migliorare l'efficienza del dispositivo e l'affidabilità della stabilità.
Pertanto, il SiC semi-isolatore su onde composite di Si ha ampie prospettive di sviluppo nelle future applicazioni tecnologiche di fascia alta.
Dettagli di wafer composto
| Articolo |
Specificità |
| Diametro |
150 ± 0,2 mm |
| Politipo SiC |
4H |
| Resistenza al SiC |
≥ 1E8 Ω·cm |
| Spessore dello strato SiC di trasferimento |
≥ 0,1 μm |
| Non è valido |
≤ 5 ea/wafer (2 mm > D > 0,5 mm) |
| Roverezza frontale |
Ra ≤ 0,2 nm (5 μm × 5 μm) |
| Si Orientazione |
Codice di riferimento: |
| Tipo Si |
P/N |
| Flat/Notch |
Flat/Notch |
| Fabbricazione a partire da prodotti di base |
Nessuna |
| TTV |
≤ 5 μm |
| Spessore |
500/625/675 ± 25 μm |

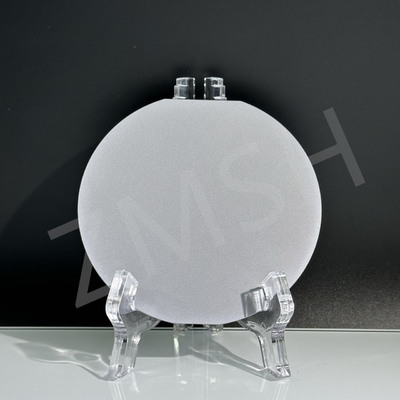

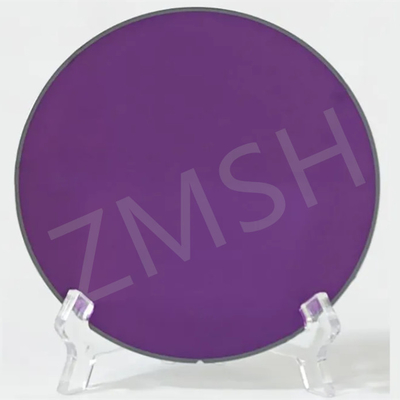

Altre immagini di wafer composto
* Si prega di contattarci se avete richieste personalizzate.
Di noi
La nostra impresa, ZMSH, è specializzata nella ricerca, produzione, lavorazione e vendita di substrati semiconduttori e materiali cristallini ottici.
Abbiamo un team di ingegneri esperti, esperienza di gestione, attrezzature di elaborazione di precisione e strumenti di prova,che ci fornisce capacità estremamente forti nella lavorazione di prodotti non standard.
Possiamo ricercare, sviluppare e progettare vari nuovi prodotti in base alle esigenze del cliente.
L'azienda aderirà al principio "centrata sul cliente, basata sulla qualità" e si sforzerà di diventare un'impresa di alta tecnologia di primo livello nel campo dei materiali optoelettronici.
Raccomandazioni di prodotti simili
1.4H-SEMI Carburo di silicio SiC Substrato 2 pollici Spessore 350um 500um P Grado D Grado SiC Wafer
2. 2" 3" FZ SiO2 Single Crystal IC Chips 100um 200um Strato di ossidazione secco umido 100nm 300nm
Domande frequenti
1. D: Qual è l'orientamento comune della superficie del SiC sulle onde di Si?
A: L'orientamento comune è (111) per il SiC, allineato con il substrato di silicio.
2D: Esistono requisiti specifici di ricottura per il SiC sulle onde di Si?
R: Sì, per migliorare le proprietà del materiale e ridurre i difetti è spesso necessario ricottarlo ad alta temperatura.
