2inch 4inch GaN Gallium Nitride Substrates Template indipendente per principale

Name: 2inch 4inch GaN Gallium Nitride Substrates Template indipendente per principale
Brand: SHANGHAI FAMOUS TRADE CO.,LTD
SKU: GaN-modelli
Price: 150.00 USD
Availability: InStock

Dettagli del prodotto

Luogo di origine: La Cina

Marca: zmkj

Numero di modello: GaN-modelli

Termini di pagamento e spedizione

Quantità di ordine minimo: 5pc

Prezzo: by case

Imballaggi particolari: singola cassa del wafer nella stanza di pulizia di 100 gradi

Tempi di consegna: 2-quattro settimane

Termini di pagamento: L / C, T / T

Ottenga il migliore prezzo

Dettagli del prodotto

Descrizione di prodotto

Evidenziare:
                                                                                                                                                                                                                                                substrato gan, modello gan


Materiale:	Epi di GaN sul trasportatore dello zaffiro	Metodo:	HVPE
Dimensione:	2inch	Spessore:	430um
Industria:	LD, principale, dispositivo del laser, rivelatore,	Superficie:	singolo lato lucidato

Materiale:	Epi di GaN sul trasportatore dello zaffiro
Metodo:	HVPE
Dimensione:	2inch
Spessore:	430um
Industria:	LD, principale, dispositivo del laser, rivelatore,
Superficie:	singolo lato lucidato

2inch 4inch GaN Gallium Nitride Substrates Template indipendente per principale

modello dei substrati di 2inch GaN, wafer per LeD, wafer semiconduttore per il ld, modello di GaN, wafer di GaN del nitruro di gallio di mocvd GaN,

Specifiche di GaN/dispositivi speciali:

Il nitruro di gallio (GaN) è un materiale fatto molto duro che ha un sistema cristallino del solfuro di zinco e probabilmente è il materiale più importante a semiconduttore come il materiale dei semi della terza generazione.
Può essere usato per emettere la luce brillante sotto forma di diodi luminescenti (LED) e di diodi laser come pure essere il materiale chiave per alta frequenza della prossima generazione, transistor di alto potere capaci di funzionamento alle temperature elevate.
GaN ha basato il wafer epitassiale (zaffiro, sic) che i wafer epitassiali si sviluppano con il metodo di MOCVD o di MBE, uno strato o le strutture a più strati sui substrati dello zaffiro, diametro fino ad a 4 pollici.

Copertura severa di larghezza di banda del III-nitruro (GaN, AlN, locanda) (luminescente ed assorbimento) l'ultravioletto,

la luce visibile e infrared.GaN possono essere utilizzati in molte aree quale l'esposizione di LED, rilevazione ad alta energia

e rappresentazione, esposizione della proiezione del laser, dispositivo di potere, ecc.

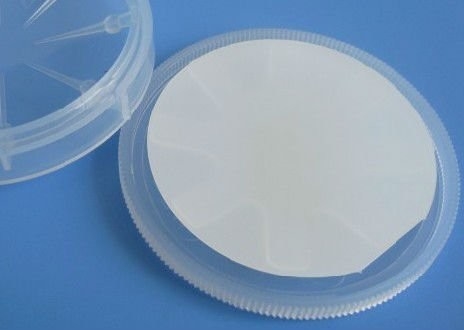

2inch 4inch GaN Gallium Nitride Substrates Template indipendente per principale 0

Specifiche:

2" modelli di GaN

Oggetto	GaN-T-N	GaN-T-S
Dimensioni	Ф 2"
Spessore	15 μm, 20 μm, 30 μm, μm 40	30 μm, μm 90
Orientamento	± 1° di C-asse (0001)
Tipo di conduzione	N tipo	Semi-isolamento
Resistività (300K)	< 0="">Ω·cm	>106 Ω·cm
Densità di dislocazione	Di meno che cm2 1x108
Struttura del substrato	GaN spesso 430um o 330um su zaffiro (0001)
Area utilizzabile	> 90%
Polacco	Norma: Opzione di SSP: DSP
Pacchetto	Imballato nell'ambiente della stanza pulita della classe A 100, in cassette di 25pcs o di singoli contenitori del wafer, nell'ambito di un'atmosfera dell'azoto.

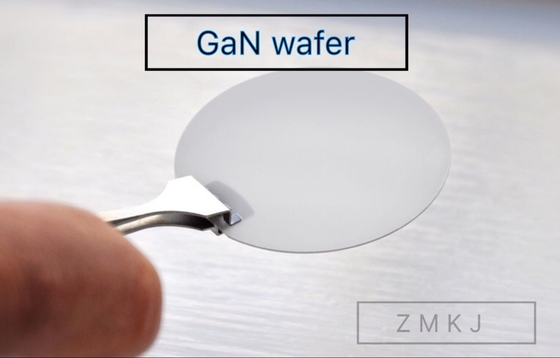

2inch 4inch GaN Gallium Nitride Substrates Template indipendente per principale 3
- FAQ –
Q: Che cosa potete assicurare la logistica ed il costo?
(1) accettiamo DHL, Fedex, il TNT, UPS, lo SME, SF dalla CATENA DELL'OROLOGIO.
Q: Che cosa è il termine di consegna?
(1) per i prodotti standard quale il wafer di 2inch 0.33mm.
Per l'inventario: la consegna è 5 giorni feriali dopo ordine.
Per i prodotti su misura: la consegna è 2 o 3 settimane lavorative dopo ordine.
Q: Come pagare?
100%T/T in anticipo, Paypal, unione ad ovest, MoneyGram,
