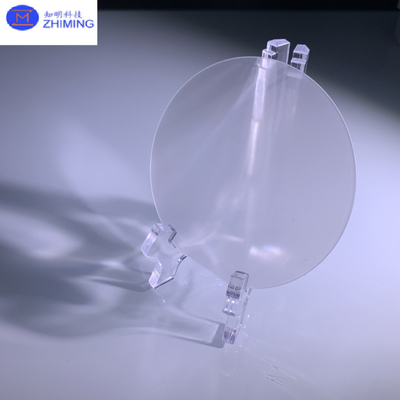

I wafer di zaffiro con uno spessore di 0,43 mm sono stati ampiamente adottati in applicazioni ad alte prestazioni a causa della loro superiorità di resistenza meccanica, stabilità termica e resistenza chimica.Questi wafer., realizzati con zaffiro sintetico (Al2O3), sono componenti integrali in una serie di industrie, tra cui l'ottica, l'elettronica e la produzione di semiconduttori.La personalizzazione dei componenti di zaffiro a dimensioni specifiche e orientamenti cristallografici consente soluzioni su misura che soddisfano le rigide richieste di varie tecnologie avanzateQuesto studio esplora i processi di fabbricazione, le proprietà dei materiali e il potenziale di applicazione dei componenti di zaffiro personalizzati.sottolineando il loro ruolo nel migliorare le prestazioni e la durata dei sistemi ad alta precisione.
1Sapphire Introduzione sul vantaggio
1L'isolamento elettrico e' 10000 volte quello del vetro normale, 30 volte quello della ceramica,
e 150 volte in acciaio inossidabile.
2. resistente alle alte temperature, Sapphire Round / Rectangular Optical Window può funzionare
sotto i 1200°C ininterrottamente e in breve tempo può anche funzionare sotto i 1450°C,
La sua temperatura di ammorbidimento è di 1650°C e la temperatura di fusione di 1750-1800°C.
3Ottima stabilità a scosse termiche.
4. resistente alla corrosione, ad eccezione dell'acido fluoridrico, la piastra di quarzo di grado ottico non è resistente alla corrosione
reagire con qualsiasi acido e qualsiasi base eccetto l'acido fluoridrico.
5Ottima stabilità a scosse termiche.
6Alta trasmissione fino all' 85%
7Durezza fino a 9.0

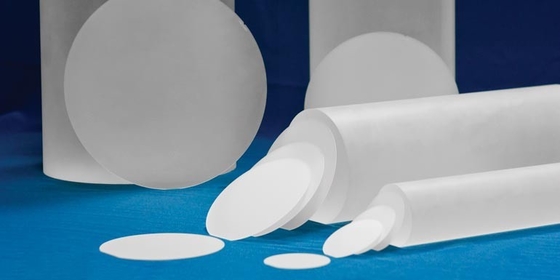

Il processo del nostro wafer & lens di zaffiro

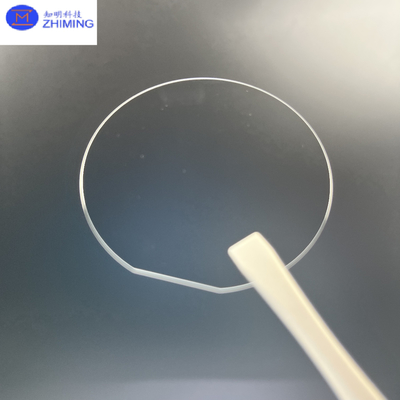

Descrizione delle dimensioni dei substrati a led
Materiale cristallino: ≥ 99,995%, alta purezza, Al2O3 monocristallino
Orientazione: asse C ((0001) a M (1-100) 0,2°±0,1° e asse C ((0001) a A (11-20) 0°±0,1°
O da Custiomzied come come A,R,M
Diametro: 2 pollici 3 pollici 4 pollici 5 pollici 6 pollici 8 pollici
Spessore: 0,43/0,33 0,43 0,5/0,65 1,00 1,0/1,2 mm 1,5 mm
Lungozza: 16 mm 22 mm 30 mm 42,5 mm 47,5 mm 57 mm
ORIENTAZIONE: Piano A (1 1-2 0) ± 0,2°
Superficie: DSP/SSP
TTV: ≤10um ≤10um ≤15um ≤15um ≤25um ≤40um
BOW: ≤10um ≤10um ≤15um ≤20um ≤30um ≤40um
Superficie anteriore: Ra<0,3 nm ((DSP O SSP)
Superficie posteriore: Ra = 0,8 ~ 1,2 um (SSP) / Epi lucidato Ra ≤ 0,30 nm (DSP)

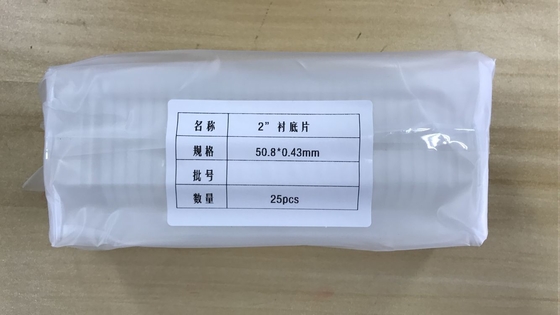

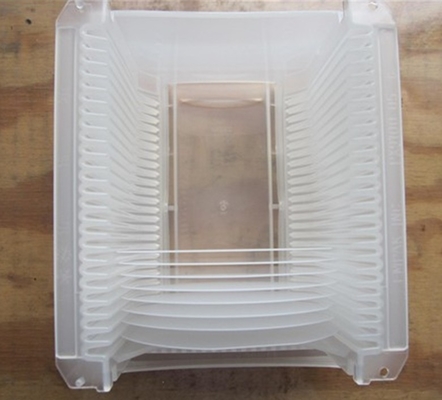

Pacchetto: 25pcs cassa in sala pulizia 100 grado
3Applicazioni
Per l'applicazione su substrato a LED
Le applicazioni per le wafer e i substrati di zaffiro includono:
- applicazioni di circuiti integrati microelettronici - SOS Silicio su zaffiro
- Crescita di composti superconduttori / Nitruro di gallio - Detettori a infrarossi
- Microelettronica ibrida - Portatori di lucidatura
Lenti di vetro ottico per finestre, cuscinetti, vetro di copertura e così via.
(Trasmissione ottica dall'ultravioletto all'infrarosso vicino
Alta temperatura e resistenza alle radiazioni)
4. azienda introdurre
SHANGHAI FAMOUS TRADE CO., LTD. si trova nella città di Shanghai, che è la migliore città
della Cina, e la nostra fabbrica è stata fondata nella città di Wuxi nel 2014, abbiamo la fabbrica di zaffiri nella città di Wuxi.
Siamo specializzati nella lavorazione di una varietà di materiali in wafer, substrati e ottici customizzati
parti di vetro, materiali di tipo seguente.componenti ampiamente utilizzati in elettronica, ottica, optoelettronica
Abbiamo anche lavorato a stretto contatto con molte aziende nazionali ed estere.
L'azienda è un'azienda che offre prodotti e servizi personalizzati per la produzione e la commercializzazione di prodotti e servizi.
La nostra visione è quella di mantenere un buon rapporto di cooperazione con tutti i nostri partner.
I nostri clienti hanno la nostra buona reputazione.
5. su Imballaggio e Consegna.
