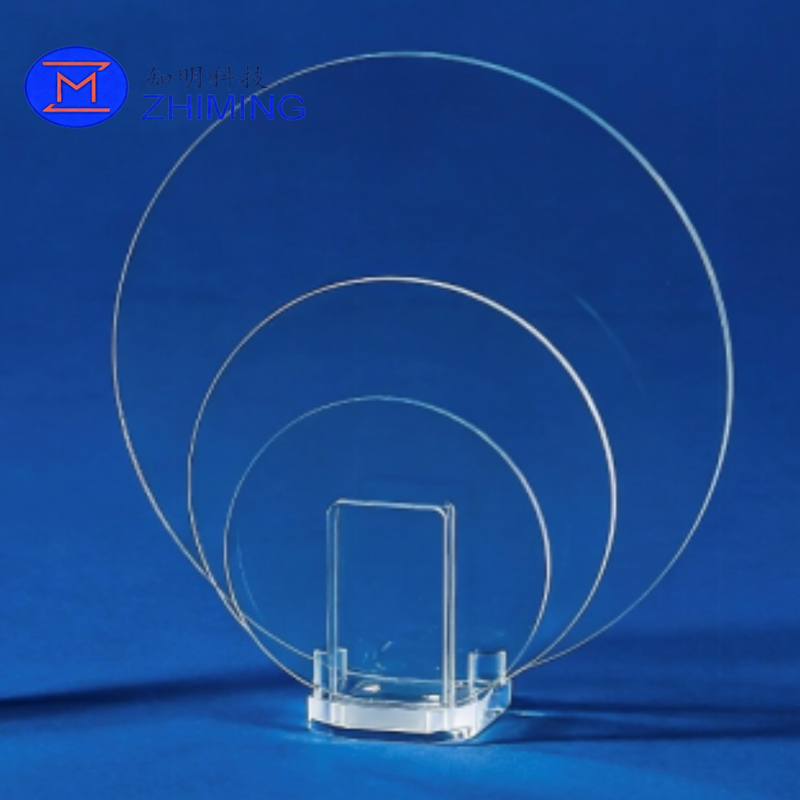

Visualizzazione del prodotto

Il supporto temporaneo di wafer zaffiro è una soluzione di substrato ad alte prestazioni progettata per processi avanzati di imballaggio dei semiconduttori, inclusa la movimentazione di wafer ultra-sottili, l'integrazione di IC 2.5D / 3D, TSV,RDL e confezionamento a livello di pannello di ventilazione (FOPLP).

Fornisce una piattaforma di supporto rigida, termicamente stabile e dimensionalmente precisa per i processi di legame temporaneo e di delegamento, consentendo una lavorazione stabile di wafer ultra-sottili sotto i 50 μm.Affrontando le sfide critiche legate alla deformazione e alle deformazioni indotte dallo stress, il vettore migliora significativamente la resa del processo, la precisione di allineamento e la stabilità di produzione nei flussi di imballaggio avanzati.

Sfide dell'industria

Poiché l'imballaggio dei semiconduttori continua a evolversi verso una maggiore densità di integrazione e strutture di wafer più sottili,I costruttori devono affrontare difficoltà crescenti nel mantenere la stabilità strutturale in tutti i processi termici e meccanici a più fasi.

Le principali sfide sono:

• Coefficiente di espansione termica (CTE) non corrispondente tra i composti della stella, del substrato, dell'interposatore, del sottopieno e del stampaggio
• Accumulo di tensione durante cicli termici ripetuti
• Riduzione da curaggio dei materiali di incollaggio e di incapsulamento
• Distribuzione non uniforme dello spessore nelle pile di wafer ultra-sottili
• Deviamento dell'allineamento indotto dalla deformazione e degrado del rendimento
• Fragilità meccanica di wafer ultra-sottili (spessore < 50 μm)

Questi problemi limitano collettivamente la scalabilità del processo, riducono la resa e aumentano il costo di produzione nelle linee di produzione di imballaggi avanzati.

Soluzione: piattaforma di supporto temporaneo Sapphire

Lo zaffiro è un materiale di ingegneria ideale per portatori temporanei di wafer a causa della sua combinazione unica di proprietà meccaniche, ottiche e termiche.Fornisce una base fisica stabile per processi di imballaggio avanzati, dove la precisione e la ripetibilità sono fondamentali.

Il supporto di zaffiro consente:

• Supporto di wafer ad alta stabilità durante la macinatura, l'incollaggio e il diradamento
• Deformazione controllata in ambienti di ciclo termico
• Compatibilità con i processi di decollaggio basati su laser
• Distribuzione uniforme delle sollecitazioni sui substrati di grande formato
• prestazioni riutilizzabili e chimicamente stabili in ambienti industriali

Principali vantaggi

1- Rigidità meccanica ultra elevata

Con un modulo di Young di 345-420 GPa, lo zaffiro sopprime efficacemente la piegatura e la deformazione, garantendo la stabilità strutturale durante i processi termici e meccanici ad elevato stress.

2. Alta durezza e resistenza all'usura

La durezza Vickers di 1800 ∼ 2200 HV fornisce un'eccellente resistenza ai danni superficiali, consentendo una lunga durata di servizio e cicli di processo ripetuti.

3Capacità di trasmissione ottica

L'elevata trasmissibilità (>83% nel range di 300 ∼ 1200 nm) supporta i processi di disconnessione laser e garantisce la compatibilità con molteplici tecnologie di connessione temporanea.

4Uniformità superiore del materiale

La bassa variazione interna garantisce una distribuzione coerente delle sollecitazioni, riducendo al minimo la deformazione localizzata e migliorando la consistenza del processo a livello di wafer.

5Stabilità termica e chimica

Stabile in ambienti di ciclo ad alta temperatura e di pulizia chimica, che lo rende adatto a processi industriali di semiconduttori ad alto riutilizzo.

Specifiche tecniche

Formati di wafer e pannelli

Accuratezza delle dimensioni e della superficie

Applicazioni

• Processi avanzati di sottilizzazione dei wafer
• 2.5D / 3D IC integrazione eterogenea
• Fabbricazione di TSV (Through Silicon Via)
• Processi RDL (Redistribution Layer)
• Sistemi temporanei di attacco e di decattazione dei wafer
• Imballaggi a livello di pannello di ventilazione (FOPLP)
• Manipolazione di wafer ultra-sottili (< 50 μm)

Valore tecnico

Il supporto temporaneo a wafer di zaffiro consente ai produttori di semiconduttori di superare le limitazioni critiche di curvatura e stabilità negli imballaggi avanzati fornendo:

• Miglioramento della stabilità dimensionale a livello di wafer
• Riduzione della perdita di rendimento indotta dalla curvatura
• Maggiore precisione di allineamento nei processi a picco sottile
• Manipolazione stabile di wafer ultra-sottili
• Maggiore ripetibilità del processo e throughput
• Compatibilità con piattaforme di integrazione eterogenee di nuova generazione

Domande frequenti

D1: Cosa rende lo zaffiro adatto per i trasportatori di imballaggi avanzati?
R: Lo zaffiro combina rigidità, durezza e stabilità termica ultra elevate, il che riduce significativamente la deformazione e migliora il controllo delle dimensioni durante la lavorazione di wafer ultra sottili.

D2: Il supporto è compatibile con i processi di deconnessione laser?
R: Sì. Lo zaffiro offre un'elevata trasmissibilità ottica nella gamma UV a infrarossi medio, rendendolo pienamente compatibile con il debonding basato su laser e altre tecniche di separazione avanzate.

D3: I vettori di zaffiro possono supportare grandi applicazioni di imballaggio a livello di pannello?
R: Sì, i vettori di zaffiro possono essere fabbricati in grandi formati di pannelli con un'eccellente piattezza e una distribuzione uniforme delle sollecitazioni.rendendoli adatti per la FOPLP e altre tecnologie avanzate di imballaggio su grandi superfici.
