Descrizione del prodotto

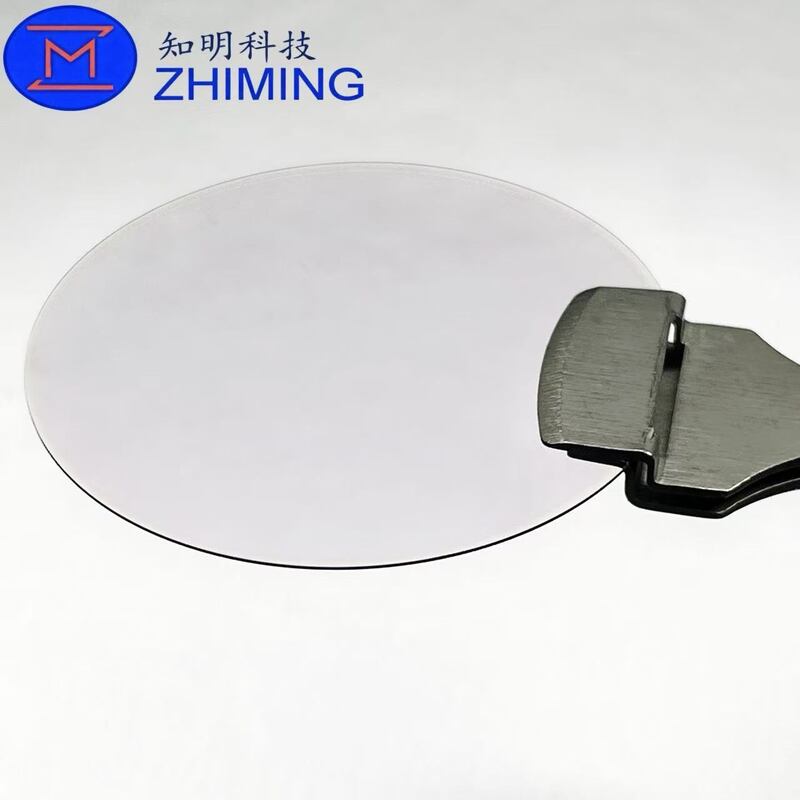

I nostri wafer di zaffiro sono realizzatiOssido di alluminio monocristallino (Al₂O₃)con astruttura reticolare esagonale, comunemente disponibile inOrientamenti del piano C, del piano A e del piano R. Con ampia trasparenza ottica dadal vicino ultravioletto (190 nm) al medio infrarosso, questi wafer sono ideali percomponenti ottici, dispositivi a infrarossi, finestre laser ad alta resistenza e materiali per maschere. Di Zaffiroelevata durezza, stabilità termica, resistenza alla corrosione, elevato punto di fusione (2045°C) ed eccellente trasparenzalo rendono un materiale affidabile per applicazioni impegnative, sebbene richieda una lavorazione di precisione.

PerProduzione di LED, i wafer di zaffiro sono essenziali per l'alta qualitàCrescita epitassiale del GaN, poiché la loro lavorazione superficiale influisce direttamente sulla luminosità e sull'uniformitàLED bianchi, blu e verdi. Il disadattamento minimo del reticolo tra i substrati del piano C di zaffiro e i film sottili III-V/II-VI garantisce un eccellente allineamento conprocessi di epitassia ad alta temperatura, rendendo i wafer di zaffiro indispensabili per dispositivi optoelettronici avanzati.

Wafer di zaffiro: struttura, proprietà e applicazioni

1. Struttura e composizione
I nostri wafer di zaffiro lo sonoAl₂O₃ monocristallinocon astruttura cristallina esagonale R-3c. Ogni ione alluminio è circondato da sei ioni ossigeno, formando uno stabileRete ottaedrica AlO₆. Questo reticolo 3D altamente simmetrico garantisce un'eccellente stabilità meccanica e chimica.

2. Proprietà ottiche ed elettroniche
Caratteristica dei wafer in zaffiroelevata trasparenza otticain una vasta gamma daDa UV a vicino infrarosso (150–5500 nm), con un indice di rifrazione intorno a 1,76, che li rende ideali perstrumenti ottici di precisione e componenti laser. Elettricamente, lo zaffiro è amateriale altamente isolantecon aampio bandgap (~9,9 eV), bassa perdita dielettrica e prestazioni eccellenti indispositivi a semiconduttore ad alta tensione e alta frequenza, compresoHEMT ed elettronica basata su GaN.

3. Proprietà meccaniche e termiche
Con aDurezza Mohs pari a 9, i wafer in zaffiro resistono ai graffi e all'abrasione. Offronoelevata resistenza meccanicaper lavorazioni di precisione, resistere a pressioni elevate e mantenerestabilità dimensionalein condizioni estreme. La conduttività termica è intorno25 W/m·K, il punto di fusione è2054°Ce il coefficiente di espansione termica è basso (8,4 × 10⁻⁶/K), rendendo i wafer in zaffiro affidabili perapplicazioni industriali impegnative e ad alta temperatura.

Processo di produzione del wafer di zaffiro:

1. Crescita dei cristalli– Coltiva zaffiro monocristallino di alta qualità utilizzando forni avanzati per la crescita dei cristalli.
2. Orientamento del cristallo– Allineare con precisione il vetro zaffiro sulla segatrice per una lavorazione precisa.
3. Estrazione dell'asta– Tagliare le barre di zaffiro dal cristallo con metodi controllati per mantenere l'integrità strutturale.
4. Rettifica delle aste– Utilizzare smerigliatrici cilindriche per ottenere diametri esterni precisi e superfici lisce.
5. Controllo qualità iniziale– Ispezionare le aste di zaffiro per verificarne l'accuratezza dimensionale e il corretto orientamento dei cristalli.
6. Posizionamento dell'asta per affettare– Allineare le aste in zaffiro sull'attrezzatura per affettare per garantire tagli accurati dei wafer.
7. Affettare– Tagliare le barre di zaffiro in wafer sottili con alta precisione.
8. Lucidatura– Rimuove i danni da taglio e migliora la planarità dei wafer per superfici di alta qualità.
9. Smussatura– Bordi arrotondati del wafer per migliorare la resistenza meccanica e ridurre i difetti legati allo stress.
10. Lucidatura– Affinare la rugosità superficiale da ottenerepronto per l'epio precisione di livello ottico.
11. Pulizia– Rimuovere polvere, residui metallici e contaminanti organici per garantire la purezza della superficie.
12. Controllo di qualità finale– Verificare la planarità, l'orientamento, la qualità della superficie e la pulizia dei wafer per soddisfare le rigorose specifiche del cliente.

Domande frequenti

1.Q:A cosa servono i wafer di zaffiro?

UN:I wafer in zaffiro svolgono un ruolo fondamentale nel tl'industria dell'optoelettronica. La loro trasparenza e durata li rendono substrati ideali per diodi emettitori di luce (LED), diodi laser e finestre ottiche. Le proprietà ottiche superiori dello zaffiro contribuiscono all'efficienza e alle prestazioni di questi dispositivi.

2.Q:Cos'è un wafer di zaffiro?

R: Composti da ossido di alluminio cristallino (Al2O3), i wafer di zaffiro offrono una combinazione di durezza, trasparenza ottica e resilienza chimica che li rende eccezionalmente preziosi in varie applicazioni.

3.Q: Perché lo zaffiro è così costoso?

R: Gli zaffiri non sono abbondanti come i diamanti, il che li rende più difficili da trovare. Solo poche miniere in tutto il mondo possono produrre zaffiri di alta qualità, e anche in questo caso solo un piccolo numero di pietre può essere considerato “di qualità gemma”. Questa scarsità ha comportato un aumento significativo del costo degli zaffiri.
