Dettagli del prodotto
Luogo di origine: CINESE
Marca: ZMSH
Numero di modello: Personalizzato
Termini di pagamento e spedizione
Quantità di ordine minimo: 10 PCS
Prezzo: by case
Tempi di consegna: 10-30 giorni
Termini di pagamento: L/C, T/T, Western Union
Materiale: |
altri prodotti |
dimensione: |
Personalizzato |
Utilizzatori: |
Microelettronica |
Applicazione: |
industria dei semiconduttori |
Forma: |
Personalizzato |
Origine: |
Shanghai, Cina |
Materiale: |
altri prodotti |
dimensione: |
Personalizzato |
Utilizzatori: |
Microelettronica |
Applicazione: |
industria dei semiconduttori |
Forma: |
Personalizzato |
Origine: |
Shanghai, Cina |

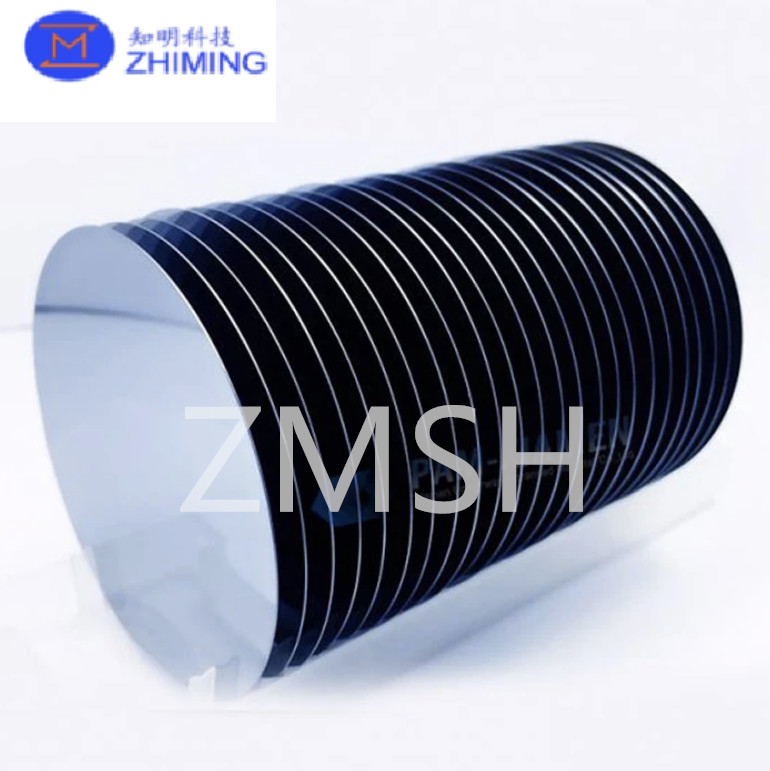

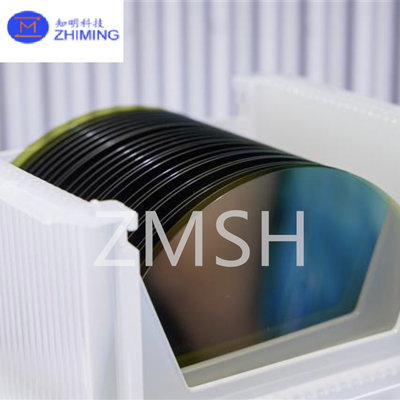

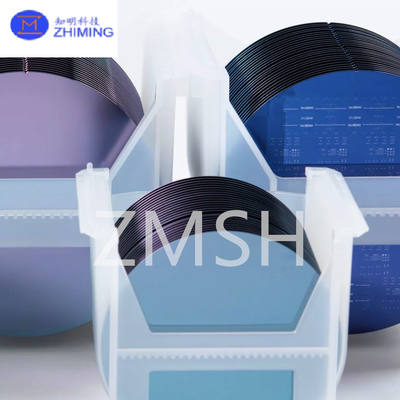

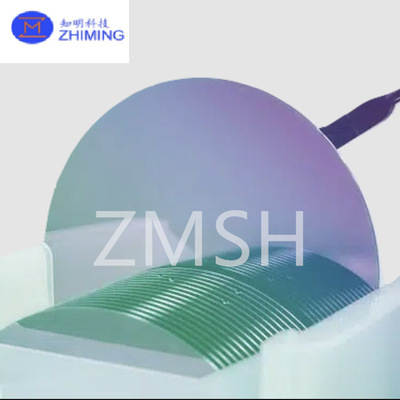

Wafer di silicio Silicio su isolante Semiconduttore di silicio Industria microelettronica Dimensione multipla
Descrizione del prodotto
Inproduzione di semiconduttori,Silicio su isolante(S.O.I) la tecnologia è la fabbricazionealtri prodottidispositivi semiconduttori in un silicio in strati ‧isolatore ‧siliciosostanza, per ridurrecapacità parassitariaI dispositivi basati su SOI si differenziano dai dispositivi convenzionali costruiti in silicio in quanto la giunzione di silicio è superiore a unIsolatore elettrico, in generebiossido di siliciooSapphire.La scelta dell'isolatore dipende in gran parte dall'applicazione prevista, con lo zaffiro utilizzato per applicazioni ad alte prestazioni a radiofrequenza (RF) e sensibili alle radiazioni,e diossido di silicio per ridurre gli effetti dei canali corti in altri dispositivi microelettronici.
Caratteristiche
- prestazioni elettriche superiori: la struttura SOI riduce la capacità parassitaria tra i transistor, riduce il consumo di energia e migliora la velocità di commutazione,con una tensione di potenza di potenza superiore a 50 W,.
- basso consumo di energia: la capacità della tecnologia SOI di funzionare a tensioni inferiori riduce significativamente il consumo di energia statica e dinamica,rendendolo adatto a dispositivi mobili e ad altre applicazioni che richiedono un'elevata efficienza energetica.
- Buona gestione termica: lo strato di isolamento del wafer SOI fornisce un migliore isolamento termico e migliora le prestazioni di dissipazione del calore,contribuire a migliorare la stabilità e l'affidabilità del dispositivo.
- Alta integrazione: la tecnologia SOI consente un livello più elevato di integrazione, rendendo la progettazione più compatta e in grado di realizzare più funzioni in un'area più piccola.
-Resistenza alle radiazioni: i materiali SOI sono meno sensibili alle radiazioni e sono adatti per applicazioni nell'aerospaziale e in altri ambienti ad alta radiazione.
-Buon isolamento: lo strato di isolamento riduce efficacemente le interferenze tra i dispositivi e migliora le prestazioni generali del circuito.
Metodo di crescita
1. SIMOX
La tecnologia SIMOX consiste principalmente in due processi: in primo luogo, gli ioni di ossigeno vengono iniettati nel cristallo di silicio per formare uno strato di iniezione di ossigeno ad alta concentrazione.Per evitare che il silicio si cristallizzi durante il processo di iniezione, una certa temperatura deve essere mantenuta nel substrato durante il processo di iniezione.in modo che l'ossigeno iniettato reagisca con il silicio per formare uno strato isolanteTuttavia, questo processo è costoso e è stato gradualmente eliminato.
2- BESOI.
Il BESOI consiste principalmente in due fasi di processo: (1) incollaggio: due wafer di silicio levigato con ossido termico di alta qualità che cresce sulla superficie vengono rigorosamente puliti,e poi legati usando la forza di van der Waals in un ambiente super pulito, e ricottura ad alta temperatura per migliorare la loro resistenza ad attaccamento;l'altro wafer di silicio viene macinato e levigato fino allo spessore richiesto per formare un film monocristallino di silicio sull'isolatore.
Il meccanismo di legame del processo è che quando due superfici piatte e idrofili (come le wafer di silicio ossidato) sono posizionate l'una di fronte all'altra, il legame si verifica naturalmente, anche a temperatura ambiente.Generalmente si ritiene che il legame sia causato dall'attrazione reciproca dei gruppi idrossilici (OH-) assorbiti su due superfici per formare legami idrogenoAl fine di aumentare la resistenza del legame, è necessario anche un successivo trattamento termico e, di solito, si verificano le seguenti reazioni quando il trattamento termico di ricottura viene eseguito al di sopra di 300 °C:
Si-OH + OH-Si → Si-O-Si + H2O
3. Taglio intelligente
La tecnologia Smart Cut è la più diffusa per la preparazione di pellicole sottili di silicio monocristallino su isolanti in patria e all'estero.ossidando uno di essi e iniettando ioni di idrogeno per formare uno strato di ioni di idrogeno nei wafer di silicio3) Dopo un adeguato trattamento termico, il foglio di iniezione dell'idrogeno viene completamente separato dallo strato di ioni di idrogeno per formare SOI;(4) lucidatura chimica meccanica della superficie di SOI per rimuovere i danni residui e fornire una superficie liscia per la preparazione del dispositivo.
Applicazioni
- Calcolo ad alte prestazioni: la tecnologia SOI è utilizzata per la produzione di microprocessori e unità di elaborazione grafica (GPU) ad alte prestazioni, che offrono velocità di calcolo più elevate e un consumo energetico inferiore.
-Dispositivi mobili: negli smartphone e nei tablet, i wafer SOI contribuiscono a ottenere una maggiore integrazione e efficienza energetica, prolungando la durata della batteria.
Applicazioni a radiofrequenza (RF): la tecnologia SOI è ampiamente utilizzata negli amplificatori e nei mixers di potenza RF, in particolare per le comunicazioni 5G e i dispositivi IoT.
- Data center: utilizzata per server e dispositivi di archiviazione, la tecnologia SOI può migliorare la potenza di elaborazione e ridurre il consumo di energia, supportando il cloud computing e l'elaborazione dei big data.
- Sensori: i materiali SOI sono utilizzati per la fabbricazione di sensori di gas, sensori di temperatura, ecc., che forniscono elevata sensibilità e stabilità.
I nostri servizi
1Servizi di logistica:monitoraggio in tempo reale dello stato del trasporto per garantire l'arrivo sicuro delle merci.
2Servizi di imballaggio:Fornire progettazione di imballaggi professionali, in base alle caratteristiche del prodotto per fornire soluzioni di imballaggio personalizzate.L'uso di materiali rispettosi dell'ambiente per garantire la sicurezza delle merci durante il trasporto.
3Servizio di consegna:Fornire una varietà di metodi di consegna, flessibili per soddisfare le esigenze del cliente.
4Servizi personalizzati:Fornire soluzioni logistiche personalizzate in base alle esigenze del cliente.
5Gestione efficiente:Sistema avanzato di gestione logistica per garantire il funzionamento efficiente di ogni collegamento.
6Il cliente prima di tutto.Essere sempre orientati alle esigenze del cliente e fornire un servizio personalizzato.
Domande frequenti
1D: Cos'è il SOI wafer?
R: Il wafer SOI è una struttura a sandwich con tre strati; compreso lo strato superiore (strato del dispositivo),la parte centrale dello strato di ossigeno sepolto (per lo strato isolante di SiO2) e il substrato inferiore (silicio di massa).
2. D: Supporta la personalizzazione?
R: Sì, possiamo elaborare il prodotto in base alle esigenze dei clienti.
