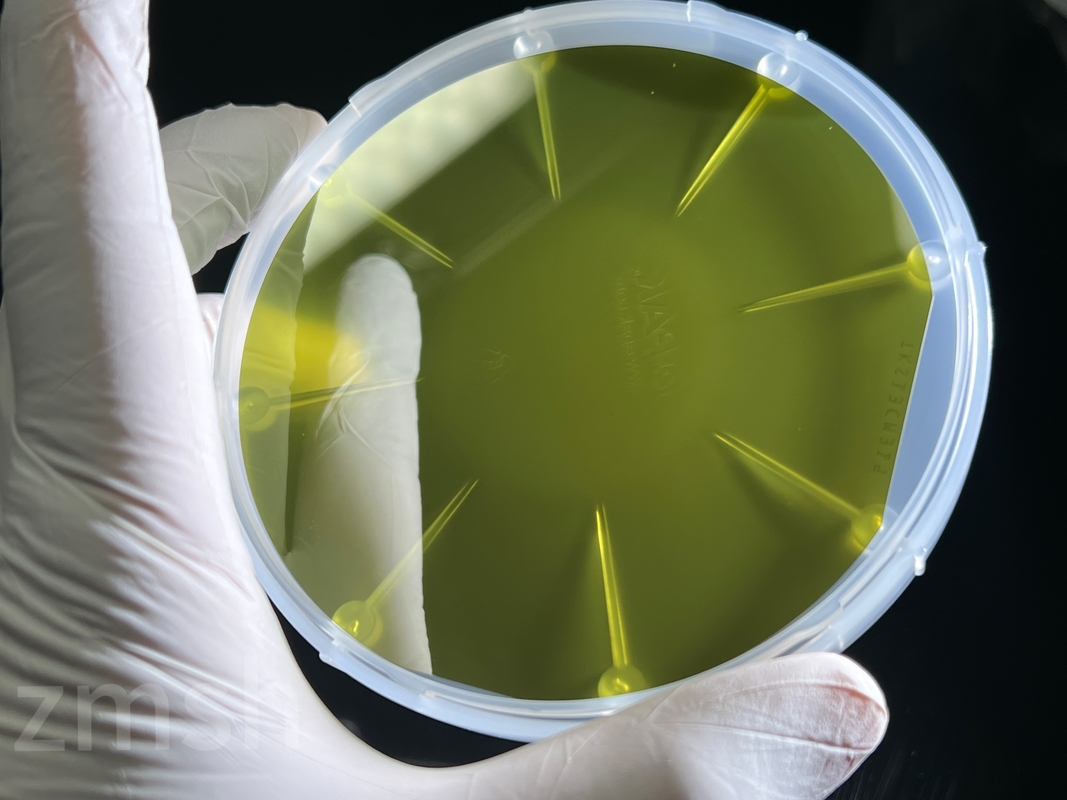

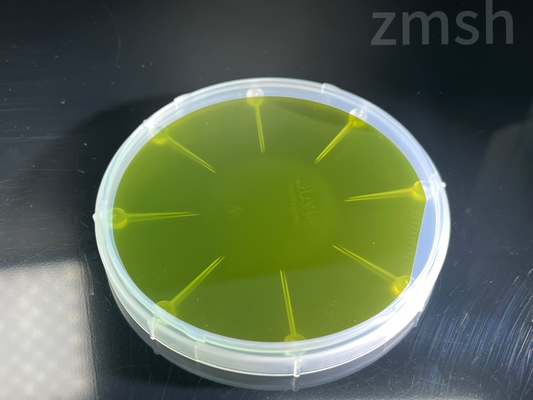

4° Sottoasse SiC Substrato 2 pollici Applicazioni ad alta temperatura Wafer epitaxial
  • 4° Sottoasse SiC Substrato 2 pollici Applicazioni ad alta temperatura Wafer epitaxial
  • 4° Sottoasse SiC Substrato 2 pollici Applicazioni ad alta temperatura Wafer epitaxial
  • 4° Sottoasse SiC Substrato 2 pollici Applicazioni ad alta temperatura Wafer epitaxial
  • 4° Sottoasse SiC Substrato 2 pollici Applicazioni ad alta temperatura Wafer epitaxial

4° Sottoasse SiC Substrato 2 pollici Applicazioni ad alta temperatura Wafer epitaxial

Luogo di origine Cina
Marca ZMSH
Certificazione rohs
Numero di modello Substrato SiC
Dettagli del prodotto
Superficie:
CMP Si-face; Mp faccia C;
Conduttività termica:
4,9 W/mK
Dimensione:
Personalizzato
Drogante:
N/A
Tensione di rottura:
5,5 MV/cm
Densità:
3.21 G/cm3
Forza di compressione:
>1000MPa
Durezza superficiale:
HV0.3>2500
Evidenziare:

Sottostrato di wafer epitaxial Sottostrato SiC

,

Substrato SiC ad alta temperatura

,

Alte applicazioni elettroniche

Descrizione di prodotto

4° Sottoasse SiC Substrato da 2 pollici Applicazioni ad alta temperatura Wafer epitaxiale

Descrizione del prodotto:

Il substrato SiC ha anche una rugosità superficiale di Ra < 0,5 nm, che è essenziale per applicazioni che richiedono un'elevata precisione.comprese le apparecchiature elettronicheIl substrato ha una resistenza alla trazione di > 400 MPa, che lo rende altamente resistente e in grado di resistere a alti livelli di stress.

Il substrato SiC ha una densità di 3,21 G/cm3, ideale per applicazioni che richiedono un materiale leggero.Il substrato è disponibile anche in piastre sic in forma personalizzata, che lo rende adatto a varie applicazioni.

I materiali SiC consentono sistemi elettronici più veloci, più piccoli, più leggeri e più potenti.Wolfspeed si impegna a fornire ai propri clienti i materiali necessari per facilitare la rapida espansione e l'adozione della tecnologia all'interno del settore..
I nostri materiali consentono di utilizzare dispositivi che alimentano energie rinnovabili, stazioni base e telecomunicazioni, trazione, controllo motore industriale, applicazioni automobilistiche e aerospaziale e di difesa.



Caratteristiche:


Nome del prodotto

Substrato di SiC

Superficie Si-face CMP; C-face Mp;
Densità 3.21 G/cm3
Durezza superficiale: HV0.3>2500
Durezza di Mohs 9

Applicazioni:

Il materiale di substrato SiC ha un coefficiente di espansione termica di 4,5 X 10-6 / K ed è un tipo di substrato ad alte prestazioni.Il materiale utilizzato è il monocristallo di SiC, che è un materiale di alta qualità noto per la sua durata e resistenza.

Questi wafer di carburo di silicio sono ideali per una varietà di applicazioni, tra cui dispositivi elettronici, illuminazione a LED e elettronica di potenza.con una lunghezza massima non superiore a 50 mm,Il substrato può essere personalizzato per adattarsi a forme e dimensioni specifiche, rendendolo un prodotto versatile per una vasta gamma di industrie.

Se avete bisogno di piastre sic di forma personalizzata, ZMSH SIC010 è la soluzione perfetta. Con il suo materiale di alta qualità e le sue capacità di taglio precisi, il substrato può essere personalizzato per soddisfare le vostre esigenze.Se hai bisogno di una piccola o grande quantità, ZMSH SIC010 può fornirvi il prodotto di cui avete bisogno ad un prezzo competitivo.



Personalizzazione:

Servizi di personalizzazione dei prodotti di substrato di ZMSH SIC:

  • Marchio: ZMSH
  • Numero di modello: SIC010
  • Luogo di origine: CINA
  • Certificazione: Rohs
  • Quantità minima d'ordine: 10pc
  • Prezzo: caso per caso
  • Tempo di consegna: 2-4 settimane
  • Termini di pagamento: T/T
  • Capacità di approvvigionamento: 1000 pezzi al mese
  • Superficie: CMP a faccia di Si; Mp a faccia di C;
  • Dimensioni disponibili: 2 pollici, 3 pollici
  • Densità: 3,21 G/cm3

Offriamo wafer SiC di taglio laser e wafer SiC di taglio laser personalizzati.



Popolarizzazione della scienza:

Silicon carbide (SiC) is touted as the next generation of wideband gap semiconductor materials that will serve as a key element in the substrate of metal-oxide-semiconductor devices used in electric vehicles, lo stoccaggio dell'energia e le industrie connesse alle energie rinnovabili [1].Per molti anni è stata prestata particolare attenzione all'implementazione del 4H-SiC a causa della grande apertura della banda (~ 3,26 eV), nonché delle caratteristiche chiave della velocità di deriva della saturazione (2,7 × 107 cm/s),campo elettrico critico (~ 3 MV/cm), e conduttività termica (~ 4,9 W cm-1 K-1), che sono abbastanza elevate da essere efficaci.Facilita lo sviluppo di apparecchiature ad alta efficienza energetica, ad alta efficienza di dissipazione del calore, ad alta frequenza di commutazione e in grado di funzionare a temperature elevate.Affinché questi dispositivi MOS basati su SiC possano funzionare in condizioni di alta pressione e di alta potenza, è fondamentale un livello di passivazione di alta qualità,poiché il biossido di silicio (SiO2) è stato ereditato nei dispositivi MOS a base di SiC come strato di passivazione [4].Infatti, l'impiego di uno strato di passivazione del SiO2 prodotto dal calore sul substrato di SiC, a 6 MV/cm, consente di ottenere una densità di corrente di fuga di circa 10-12 A/cm2 inferiore a quella del substrato di Si.Sebbene la struttura SiO2/SiC mostri proprietà MOS promettenti, la costante dielettrica di SiO2 (k = 3.90) che causa il collasso prematuro dello strato di passivazione del SiO2 prima che il substrato del SiC influisca seriamente sulle corrispondenti proprietà del MOS.
