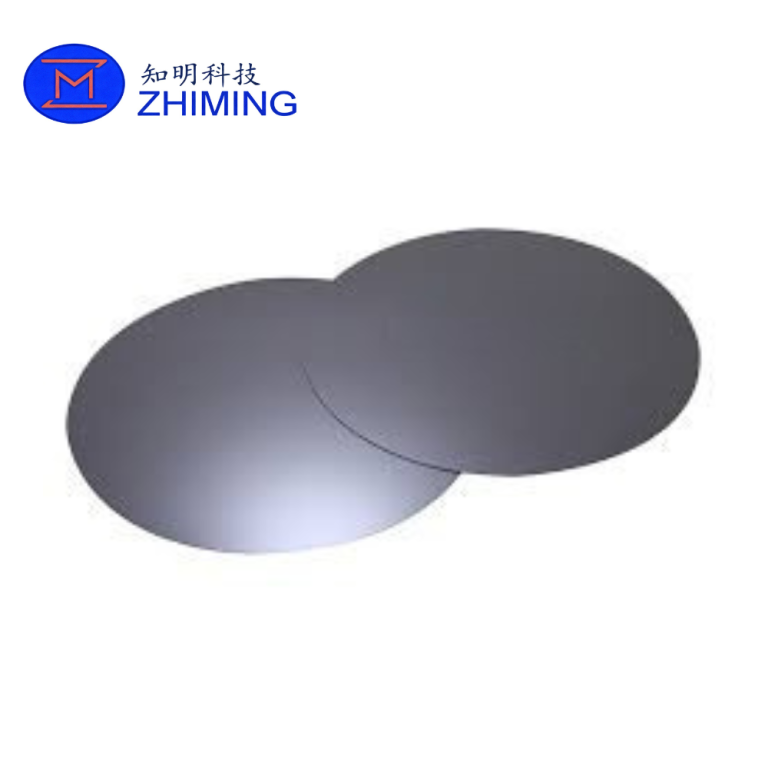

La Wafer SiC Dummy (Silicon Carbide Carrier Wafer / Process Monitor Wafer) è una wafer di processo ad alta durata progettata per la qualificazione delle apparecchiature semiconduttrici, l'arricchimento delle camere,stabilizzazione termica, verifica dei processi e protezione dei wafer di produzione.

A differenza dei wafer di livello di dispositivo utilizzati per la fabbricazione di chip, i wafer fittizi SiC funzionano come wafer ausiliari all'interno degli strumenti di processo dei semiconduttori per mantenere l'equilibrio della camera, ottimizzare la distribuzione termica,e migliorare la ripetibilità del processo durante le operazioni di produzione avanzate.

Grazie all'eccezionale conduttività termica, resistenza meccanica e stabilità chimica del carburo di silicio,Le onde finte di SiC sono particolarmente adatte per ambienti semi-conduttori difficili con alte temperature, esposizione al plasma, sostanze chimiche corrosive e cicli di processo ripetuti.

Funzioni fondamentali delle wafer fittizie SiC

1. Climatizzazione e riscaldamento della camera

Prima che i wafer di produzione entrino nella camera di processo, i wafer fittizi di SiC vengono utilizzati per stabilizzare la temperatura della camera, la distribuzione del flusso di gas, la densità del plasma e le condizioni di pressione.Questo aiuta a ridurre la deriva del processo e migliora la consistenza wafer-wafer.

2Qualificazione delle attrezzature e convalida dei processi

Ampiamente utilizzati durante l'installazione degli strumenti, la manutenzione preventiva e l'installazione delle ricette, i wafer fittizio in SiC consentono agli ingegneri di verificare la stabilità del processo senza rischiare costosi wafer di produzione.

3. Protezione Wafer di produzione

Nei sistemi di lavorazione dei lotti, i wafer finti possono occupare gli slot dei wafer non utilizzati per mantenere un carico termico uniforme e una simmetria del plasma,riducendo al minimo gli effetti dei bordi e proteggendo i preziosi wafer del dispositivo dall'instabilità o dalla contaminazione.

4Sviluppo di processi e ottimizzazione delle ricette

Ideale per prove di incisione, sintonizzazione di deposizione, test di impianto e applicazioni di abbinamento in camera in cui è richiesto un ciclo di processo ripetuto.

Perché scegliere il SiC invece delle wafer di silicio?

Conducibilità termica eccezionale

Il carburo di silicio offre una conduttività termica significativamente superiore al silicio convenzionale, consentendo un trasferimento di calore più rapido e una migliore uniformità della temperatura durante la lavorazione termica.

Questo riduce:

• Scaldo eccessivo locale
• Concentrazione di sollecitazione termica
• Pagina di curvatura dei wafer
• Non-uniformità dei processi

Straordinaria stabilità alle alte temperature

Il SiC mantiene un'eccellente stabilità dimensionale a temperature elevate, rendendolo altamente adatto a:

• Aggiogamento ad alta temperatura
• Epitaxia
• LPCVD
• Sistemi di deposizione potenziati dal plasma

Superiore resistenza chimica

Il SiC mostra un'eccellente resistenza agli acidi, alle alcali e alle chimiche dei semiconduttori aggressivi.consentire cicli di riutilizzo multipli.

Eccellente resistenza meccanica

Rispetto ai wafer di silicio convenzionali, il SiC offre:

• Durezza superiore
• Migliore resistenza all'usura
• Deformazione inferiore sotto stress
• Vita utile più lunga in caso di lavorazione ripetuta

Confronto dei beni materiali

Principali vantaggi Riassunto

• Maggiore conduttività termica per una migliore dissipazione del calore
• Migliore stabilità dimensionale durante la lavorazione ad alta temperatura
• Superiore resistenza al plasma e agli ambienti corrosivi
• Riduzione della deformazione meccanica e della deformazione del wafer
• Prolungamento della durata di funzionamento grazie al riutilizzo ripetuto

Applicazioni tipiche dei semiconduttori

• Qualificazione delle apparecchiature per semiconduttori
• Condimenti e condizionamento della camera
• Debug e verifica dei processi
• riscaldamento e bilanciamento termico delle wafer
• Sistemi di incisione a plasma
• Apparecchiature di deposizione CVD e PVD
• Sistemi di impianto ionico
• Forni di ricottura e di ricottura RTP
• Riempimento delle fessure dei wafer nei sistemi a lotti
• Prova di ripetibilità del processo
• Valutazione del flusso di gas e dell'uniformità termica

Specifiche disponibili

• Diametro: 2?? / 4?? / 6?? / 8?? / 12??
• Materiale: Carburo di silicio (SiC)
• Superficie: lucidata / sfilata / su misura
• Spessore: personalizzabile
• Profilo di bordo: Standard / Rotondato / Personalizzato
• Riutilizzabilità: cicli di processo multipli
• Personalizzazione: disponibile su richiesta

Vantaggi per la produzione di semiconduttori

✔ Migliore stabilità della camera
✔ Riduzione delle fluttuazioni dei processi
✔ Maggiore uniformità termica
✔ Protezione per i wafer di produzione ad alto valore
✔ Riduzione dei costi dei consumabili grazie al riutilizzo
✔ Adatto per ambienti di semiconduttori aggressivi
✔ Lunga durata di vita in cicli termici ripetuti

Domande frequenti

D1: I wafer fittizi a SiC sono riutilizzabili?

Sì, grazie alla loro eccellente resistenza chimica e alla loro durata meccanica, i pannelli manichino in SiC possono essere tipicamente riutilizzati più volte dopo una corretta pulizia e ispezione.

D2: Quali strumenti a semiconduttori sono compatibili con le onde finte SiC?

Sono comunemente utilizzati in:

• Sistemi di incisione
• Apparecchiature CVD/PVD
• Camere RTP
• Strumenti per l'impianto ionico
• Forni a diffusione
• Sistemi di pulizia dei wafer

D3: Perché i wafer fittizi a SiC sono preferiti per la lavorazione ad alta temperatura?

Il SiC fornisce una conduttività termica superiore, una maggiore rigidità, una minore deformazione termica e una migliore resistenza a ambienti di lavorazione difficili rispetto ai wafer di silicio standard.

Q4: È possibile fornire dimensioni e finiture di superficie personalizzate?

Sì, sono disponibili diametro personalizzato, spessore, orientamento piatto/intaglio, design dei bordi e trattamento superficiale in base ai requisiti dell'attrezzatura.
