Substrato SiC da 12 pollici da 300 mm 4H-N per la produzione di semiconduttori di potenza

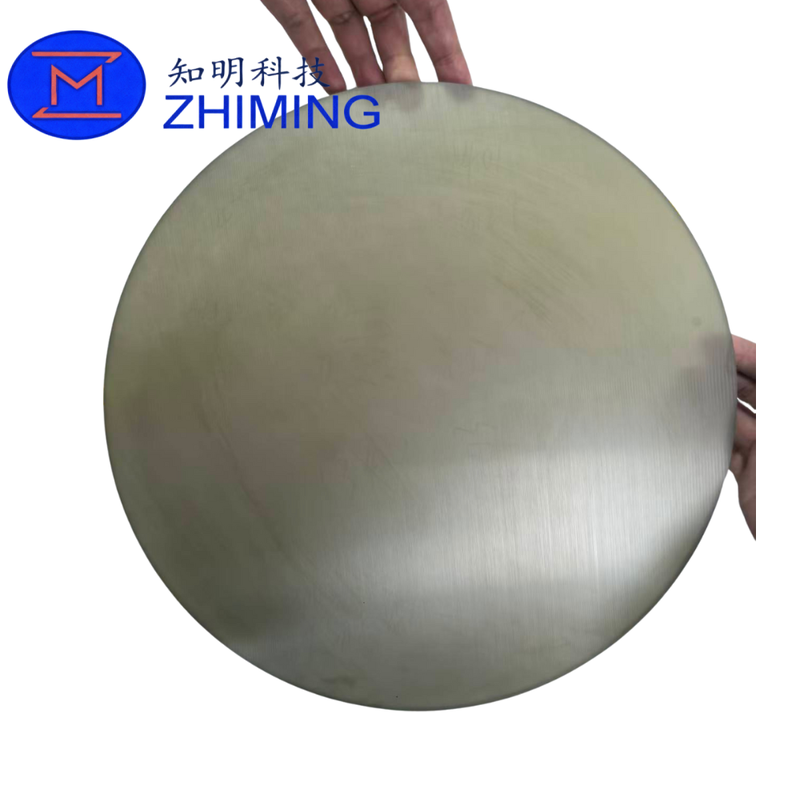

1. Visualizzazione del prodotto

Il substrato in carburo di silicio (SiC) di 12 pollici (300 mm) è un materiale semiconduttore a banda larga di grande diametro progettato per l'elettronica di potenza avanzata e la produzione di dispositivi ad alta frequenza.Rispetto ai Wafer SiC convenzionali da 6 e 8 pollici, il formato da 12 pollici aumenta significativamente l'area utilizzabile del wafer, consentendo una maggiore potenza del dispositivo per wafer, una migliore efficienza di produzione e un costo ridotto per striscia.

Questa specifica copre tre tipi di substrato:

• 4H SiC di tipo N di grado di produzione

• 4H SiC di tipo N, di qualità "dummy"

• 4H SiC semisolatore (SI) di grado di produzione

Questi gradi supportano applicazioni che vanno dalla taratura delle apparecchiature e dallo sviluppo dei processi alla produzione di dispositivi ad alta affidabilità.

2. Caratteristiche del materiale

4H SiC (tipo N)

Il carburo di silicio 4H-N è un materiale semiconduttore a banda larga a struttura cristallina esagonale dopata di azoto con una banda di circa 3,26 eV.

• Forza del campo elettrico ad alta rottura

• Alta conduttività termica

• Conduttività elettrica stabile

• Performance eccellenti a alta temperatura e alta tensione

I substrati SiC di tipo N 4H-N sono ampiamente utilizzati nei dispositivi di alimentazione verticale come i MOSFET SiC e i diodi Schottky.

4H SiC (semisolatore)

I substrati semi-isolatori 4H SiC presentano una resistenza estremamente elevata e un eccellente isolamento elettrico.e applicazioni elettroniche ad alta frequenza in cui è richiesta una bassa conduzione parassitaria e un'elevata integrità del segnale.

3. Crescita cristallina e processo di produzione

I substrati di SiC da 12 pollici sono coltivati utilizzando il metodo di trasporto fisico del vapore (PVT).Materiale sorgente di SiC di alta purezza sublima a alta temperatura e in condizioni di vuoto controllate e ricristallizzarsi su un cristallo di seme orientato con precisioneControllando attentamente il campo termico e l'ambiente di crescita, si ottiene una qualità cristallina uniforme e una bassa densità di difetti su tutto il wafer di 300 mm.

Dopo la crescita dei cristalli, i wafer sono sottoposti a taglio di precisione, controllo dello spessore, lavorazione dei bordi e finitura superficiale.la superficie in Si è trattata mediante lucidatura chimica meccanica (CMP) o macinazione per ottenere la piattezza, rigidità e requisiti geometrici per la produzione di semiconduttori.

4. Tabella delle specifiche del substrato SiC da 12 pollici

5Controllo e controllo della qualità

Tutti i wafer sono ispezionati utilizzando metodi di metrologia e di ispezione ottica standard del settore, incluse misure di geometria superficiale, caratterizzazione elettrica,controllo della luce polarizzata per la valutazione del politipoPer garantire prestazioni di elaborazione coerenti del dispositivo vengono applicate zone di esclusione di bordo definite.

6Applicazioni tipiche

• Potenza elettronica:
  MOSFET SiC, diodi Schottky, moduli di potenza, inverter e convertitori

• Veicoli elettrici e nuovi sistemi energetici:
  Invertitori di trazione, caricabatterie di bordo (OBC), convertitori DC-DC, infrastrutture di ricarica rapida

• Dispositivi a RF e ad alta frequenza:
  Stazioni base 5G, sistemi radar, comunicazioni satellitari

• Apparecchiature industriali e infrastrutturali:
  Reti elettriche ad alta tensione, automazione industriale, motori

• Aerospaziale e Difesa:
  Elettronica ad alta temperatura e applicazioni in ambienti estremi

7. FAQ

Q1: Qual è lo scopo dei wafer di tipo N?
R: i wafer di grado Dummy sono utilizzati per la configurazione delle attrezzature, la taratura degli strumenti e la verifica dei processi, contribuendo a ridurre i costi durante lo sviluppo dei processi.

D2: Perché un substrato di SiC da 12 pollici è vantaggioso?
R: Il formato da 12 pollici aumenta l'area del wafer e la potenza del chip per wafer, migliorando l'efficienza di produzione e riducendo il costo per dispositivo.

Q3: Le specifiche possono essere personalizzate?
R: Sì, lo spessore, il trattamento superficiale, il metodo di marcatura e i criteri di ispezione possono essere personalizzati su richiesta.
