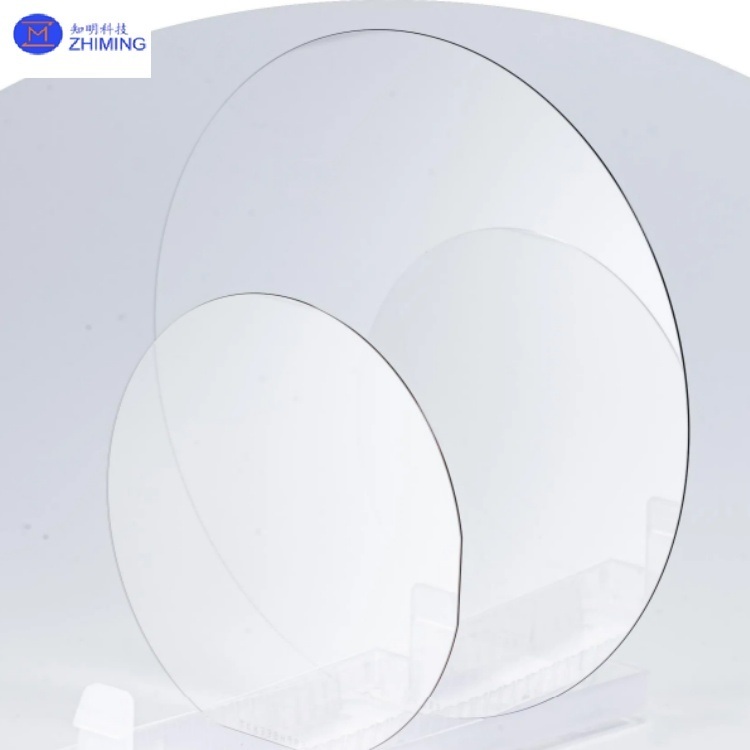

​​Wafer HPSI SiC da 2-12 pollici, grado ottico per occhiali AI/AR​​

Wafer HPSI SiC 2-12 pollici di grado ottico per occhiali AI / AR

I wafer SiC di tipo HPSI (High-Purity Semi-Isolating Silicon Carbide) servono come materiali ottici di base negli occhiali AI e AR. Con il loro alto indice di rifrazione (2.6?? 2.).7 @ 400~800 nm) e caratteristiche di basso assorbimento ottico., affrontano problemi quali gli "effetti arcobaleno" e la trasmissione insufficiente della luce nei materiali tradizionali in vetro o resina per le guide d'onda AR.Gli occhiali AR Orion di Meta® utilizzano lenti a guida d'onda HPSI SiC, che consente di ottenere un campo visivo ultra-ampio (FOV) di 70°/80° con uno spessore di lente monolivello di soli 0,55 mm e un peso di 2,7 g, migliorando significativamente il comfort e l'immersione.

Caratteristiche e vantaggi del wafer HPSI SiC

Proprietà del materiale, prestazioni ottiche e valore applicativo

- Sì.1Indice di rifrazione: 2,6 2,7

• Questo elevato indice di rifrazione consente di sostituire le strutture ottiche a più strati con una lente a uno strato, riducendo la perdita di luce e migliorando la luminosità e la precisione del colore.consente visualizzazioni più pure, elimina gli effetti arcobaleno e supporta l'integrazione senza soluzione di continuità con i Micro LED ad alta risoluzione.

- Sì.

2Conduttività termica: 490 W/m·K

• Il materiale dissipa rapidamente il calore generato dai Micro LED ad alta potenza, prevenendo la deformazione della lente e prolungando la durata del dispositivo.Questo garantisce prestazioni stabili anche in ambienti ad alta temperatura, come l'uso all'aperto.

- Sì.

3Durezza di Mohs: 9,5

• Con un'eccezionale resistenza agli graffi, il materiale resiste all'usura quotidiana, riducendo le esigenze di manutenzione e prolungando la durata di vita dell'obiettivo, migliorando l'usabilità a lungo termine.

4Semiconduttore a banda larga.

• La sua compatibilità con i processi CMOS consente la litografia e l'incisione su scala nanometrica per una precisa fabbricazione di griglie ottiche.Ciò facilita la produzione su scala wafer di componenti ottici avanzati come guide d'onda diffrattive e micro-resonatori.

Applicazioni chiave di HPSI SiC Wafer

Wafer HPSI SiCParametro chiave

Confronto delle specifiche dei substrati SiC semisolatrici da 4 e 6 pollici
Parametro	Grado	Substrato da 4 pollici	Substrato da 6 pollici
Diametro.	Grado Z / Grado D	99.5 mm - 100.0 mm	149.5 mm - 150,0 mm
Poli-tipo.	Grado Z / Grado D	4H	4H
Spessore.	Grado Z	500 μm ± 15 μm	500 μm ± 15 μm
	Grado D	500 μm ± 25 μm	500 μm ± 25 μm
Orientazione dei wafer	Grado Z / Grado D	Su asse: <0001> ± 0,5°	Su asse: <0001> ± 0,5°
Densità di micropipe	Grado Z	≤ 1 cm2	≤ 1 cm2
	Grado D	≤ 15 cm2	≤ 15 cm2
Resistenza.	Grado Z	≥ 1E10 Ω·cm	≥ 1E10 Ω·cm
	Grado D	≥ 1E5 Ω·cm	≥ 1E5 Ω·cm
Orientazione primaria piatta	Grado Z / Grado D	(10-10) ± 5,0°	(10-10) ± 5,0°
Lunghezza piatta primaria	Grado Z / Grado D	32.5 mm ± 2,0 mm	Intaglio
Lungozza piana secondaria	Grado Z / Grado D	180,0 mm ± 2,0 mm	-
Esclusione di bordo	Grado Z / Grado D	3 mm	3 mm
LTV / TTV / Bow / Warp	Grado Z	≤ 2,5 μm / ≤ 5 μm / ≤ 15 μm / ≤ 30 μm	≤ 2,5 μm / ≤ 6 μm / ≤ 25 μm / ≤ 35 μm
	Grado D	≤ 10 μm / ≤ 15 μm / ≤ 25 μm / ≤ 40 μm	≤ 5 μm / ≤ 15 μm / ≤ 40 μm / ≤ 80 μm
La rugosità.	Grado Z	Polish Ra ≤ 1 nm / CMP Ra ≤ 0,2 nm	Polish Ra ≤ 1 nm / CMP Ra ≤ 0,2 nm
	Grado D	Polish Ra ≤ 1 nm / CMP Ra ≤ 0,2 nm	Polish Ra ≤ 1 nm / CMP Ra ≤ 0,5 nm
Fessure di bordo.	Grado D	Superficie cumulata ≤ 0,1%	Lunghezza cumulativa ≤ 20 mm, singola ≤ 2 mm
Aree politipiche	Grado D	Superficie cumulata ≤ 0,3%	Superficie cumulata ≤ 3%
Inclusioni di carbonio visivo	Grado Z	Superficie cumulata ≤ 0,05%	Superficie cumulata ≤ 0,05%
	Grado D	Superficie cumulata ≤ 0,3%	Superficie cumulata ≤ 3%
Graffi sulla superficie del silicio.	Grado D	5 consentiti, ciascuno ≤1 mm	Lunghezza cumulativa ≤ 1 x diametro
" Edge Chips ".	Grado Z	Nessuna autorizzata (larghezza e profondità ≥ 0,2 mm)	Nessuna autorizzata (larghezza e profondità ≥ 0,2 mm)
	Grado D	7 consentiti, ciascuno ≤ 1 mm	7 consentiti, ciascuno ≤ 1 mm
Dislocazione della vite	Grado Z	-	≤ 500 cm2
Imballaggio	Grado Z / Grado D	Cassetta a più wafer o contenitore a una sola wafer	Cassetta a più wafer o contenitore a una sola wafer





---



Servizi ZMSH





ZMSH, in quanto entità integrata di produzione e commercio, fornisce soluzioni end-to-end per i prodotti in SiC:



• Integrazione verticale:I forni di crescita dei cristalli interni producono wafer di tipo 4H-N, 4H-HPSI, 6H-P e 3C-N (2 ′′ 12′′), con parametri personalizzabili (ad esempio, concentrazione di doping, resistenza alla piegatura).

• - Sì.Processo di precisione:

1. - Sì.Taglio a livello di wafer:Il taglio laser e la lucidatura meccanica chimica (CMP) raggiungono una rugosità superficiale < 0,3 nm.
2. - Sì.Forme personalizzate:Produce prismi, wafer quadrati e matrici di guida d'onda per l'integrazione del modulo ottico AR.

• Contattaci:Disponibilità di campioni e consulenze tecniche. Supporto completo, dalla convalida del progetto alla produzione in serie.









---



Prodotti SiC della ZMSH





Wafer SiC 4H-Semi





1. 4" 4H-Semi Alta Purezza SIC Wafers Prime Grade Semiconduttore EPI Substrati AR Occhiali Grado Ottico







---



Wafer SiC 4H-N





2. 4 pollici 4H-N Carburo di silicio SiC Substrato Dia 100mm N tipo Prime Grade Dummy Grade Spessore 350um Personalizzato







---



Altri tipi di campioni di SiC







D1: Perché la HPSI SiC Wafer è fondamentale per gli occhiali AR?

A1: L'elevato indice di rifrazione (2.6 ¢ 2.7) e il basso assorbimento ottico di HPSI SiC Wafer ¢ eliminano gli effetti arcobaleno nei display AR, consentendo al contempo le guide d'onda ultra-sottili (ad esempio, Meta Orion ¢ 0.Lenti da 55 mm).

D2: In che modo HPSI SiC differisce dal vetro tradizionale nell'ottica AR?

A2: L'HPSI SiC offre un indice di rifrazione 2 volte superiore al vetro (~ 2,0), consentendo una FOV più ampia e guide d'onda a strato singolo, oltre a una conducibilità termica di 490 W/m·K per gestire il calore dei Micro LED.

Q3: L'HPSI SiC è compatibile con altri materiali semiconduttori?

R3: Sì, si integra con GaN e silicio in sistemi ibridi, ma la sua stabilità termica e proprietà dielettriche lo rendono superiore per l'ottica AR ad alta potenza.
