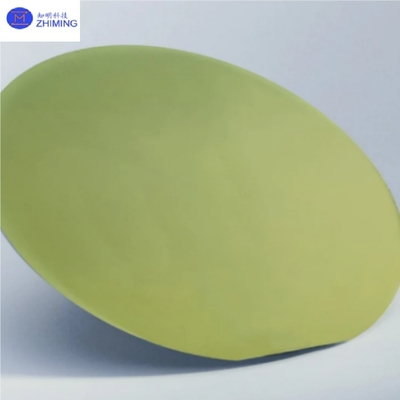

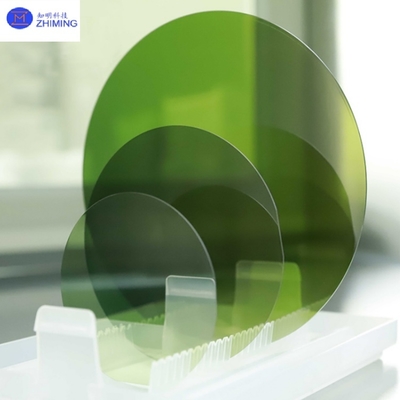

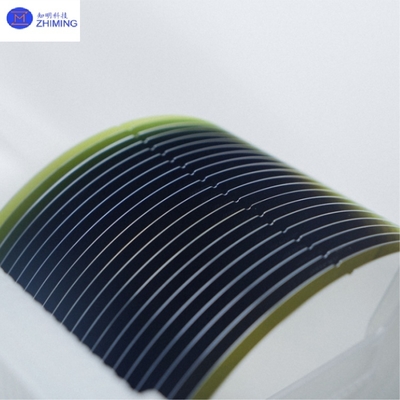

Wafer Epitassiale SiC da 8 pollici, diametro 200mm, spessore 500μm, tipo 4H-N

Marchio:	ZMSH
Numero di modello:	8inch SiC Epitaxial Wafer
MOQ:	25
prezzo:	by case
Tempo di consegna:	2-4 weeks
Condizioni di pagamento:	T/T

Informazioni dettagliate

Descrizione di prodotto

Informazioni dettagliate

Place of Origin:

CHINA

Certificazione:

rohs

Diameter:

200mm

Thickness:

500 ±25μm

Epitaxial Thickness:

5-20μm (customizable)

Surface Defect Density:

≤0.5/cm²

Electron Mobility:

≥1000 cm²/(V·s)

Supported Devices:

MOSFET, SBD, JBS, IGBT

Packaging Details:

package in 100-grade cleaning room

Supply Ability:

1000pcs per month

Evidenziare:

Wafer Epitassiale SiC 4H-N

Wafer epitaxial da 8 pollici di SiC

Wafer Epitassiale SiC da 200mm

Descrizione di prodotto

Riassunto del prodotto di Wafer epitaxiale SiC da 8 pollici

8 pollici SiC Wafer epitaxial Diametro 200 mm Spessore 500 μm Tipo 4H-N

In qualità di fornitore di materiali di base nella catena industriale del SiC cinese, ZMSH sviluppa in modo indipendente wafer epitaxiali in SiC da 8 pollici basate su una piattaforma tecnologica di crescita di wafer di grande diametro matura.Utilizzo della deposizione chimica a vapore (CVD), un film monocristallino uniforme si forma sul nostro substrato SiC ad alta purezza.

Spessore dello strato epiteliale: 5-20 μm (uniformità ± 3%).
Diviazione della concentrazione di doping: < 5%
Densità di difetto di superficie killer: < 0,5/cm2
Concentrazione di fondo bassa: < 1 × 1014 cm−3
Efficienza di conversione BPD: >99%

Rispetto ai tradizionali wafer da 6 pollici, il wafer da 8 pollici aumenta l'area utilizzabile del 78%, riducendo i costi unitari del dispositivo del 30% grazie alla produzione automatizzata, rendendolo ideale per i veicoli elettrici,alimentatori industriali, e altre applicazioni su larga scala.

Specificità del prodotto di un wafer epitaxiale SiC da 8 pollici

Parametro

Specificità

Diametro

200 mm

Spessore

500 ± 25 μm

Spessore epitaxiale

5-20μm (personalizzabile)

Uniformità dello spessore

≤ 3%

Uniformità del doping (tipo n)

≤ 5%

Densità dei difetti superficiali

≤ 0,5/cm2

Roverezza superficiale (Ra)

≤ 0,5 nm (10μm×10μm scansione AFM)

Campo di ripartizione

≥ 3 MV/cm

Mobilità elettronica

≥ 1000 cm2/V·s

Concentrazione del vettore

5×1013~1×1019 cm−3 (tipo n)

Orientazione cristallina

4H-SiC (all'esterno dell'asse ≤ 0,5°)

Resistenza dello strato tampone

1×1018 Ω·cm (tipo n)

Certificazione automobilistica

Conforme alla norma IATF 16949

Prova HTRB (175°C/1000h)

Drift dei parametri ≤ 0,5%

Dispositivi supportati

MOSFET, SBD, JBS, IGBT

Caratteristiche chiave di un wafer epitaxial SiC da 8 pollici

1Controllo dei processi di precisione

Il flusso di gas a circuito chiuso e il monitoraggio della temperatura in tempo reale consentono il controllo dello spessore/doping su scala nanometrica, un wafer epitaxiale SiC da 8 pollici che supporta disegni di dispositivi da 600-3300V.

2Densità di difetto ultra-bassa

I difetti superficiali < 0,2/cm2, densità di dislocazione ~ 103 cm−3, garantendo un degrado delle prestazioni < 1% dopo 100k cicli termici.

3. Compatibilità materiale

Ottimizzato per 4H-SiC, 8 pollici Wafer epitaxial SiC è personalizzabile n-tipo / semi strati isolanti, soddisfacendo i severi requisiti per R_Attivo(< 2 mΩ·cm2) e resistenza alla rottura (> 3 MV/cm).

4. Stabilità ambientale

La passivazione resistente alla corrosione mantiene la deriva elettrica < 0,5% a 85°C/85% RH per 1000h.

- Sì.ApplicazionediWafer epitaxiale SiC da 8 pollici.

1. Veicoli elettrici

Materiale di base per inverter di trazione e OBC, che consente piattaforme a 800V con efficienza superiore al 95% e ricarica massima di 600 kW.

2. Immagazzinamento solare/energico

Gli inverter a stringa al 99% di efficienza riducono le perdite del sistema del 50%, aumentando l'IRR del progetto del 3-5%.

3. Potenza industriale

Il Wafer epitaxiale SiC da 8 pollici consente di commutare >100 kHz nei server PFC e convertitori di trazione, raggiungendo una densità di potenza di 100W/in3.

4. Comunicazioni 5G

Substrato a bassa perdita per dispositivi GaN RF, Wafer epitaxial SiC da 8 pollici migliora l'efficienza della stazione base PA al 75% con integrità del segnale multicanale.

Raccomandazioni relative ai prodotti

I wafer epitaxiali SiC da 6 pollici di ZMSH presentano film monocristallini 4H-SiC di alta qualità coltivati tramite CVD su substrati premium, offrendo uno spessore di 5-30μm con uniformità ≤3% e densità di difetto <0.5/cm2.Ottimizzato per 650V-3Dispositivi di potenza a.3 kV (MOSFET/SBD), consentono un RON inferiore del 20% e un'efficienza di commutazione superiore del 15% rispetto alle soluzioni in silicio, ideali per caricabatterie per veicoli elettrici e convertitori industriali.

Domande frequentiWafer epitaxiale SiC da 8 pollici.

1. D: Quali sono i vantaggi di 8 pollici SiC epitaxial wafer su 6 pollici?
R: I wafer da 8 pollici forniscono un'area utilizzabile maggiore del 78%, riducendo i costi dei chip di circa il 30% grazie a una maggiore resa e a migliori economie di scala per veicoli elettrici e dispositivi di alimentazione.

2D: In che modo la densità di difetto di una wafer SiC da 8 pollici è paragonabile a quella del silicio?
R: Gli epi-wafer avanzati da 8 pollici di SiC raggiungono <0,5 difetti/cm2 rispetto al silicio ′s <0,1/cm2, con una conversione BPD >99% che garantisce l'affidabilità del dispositivo di alimentazione.
