Piastra portante a più Wafer SiC Carburo di silicio sinterizzato senza pressione per supporto a Wafer

Piastra portante a più Wafer SiC Carburo di silicio sinterizzato senza pressione per supporto a Wafer

Competitività fondamentale della ZMSH:

In qualità di fornitore leader a livello mondiale di soluzioni per materiali semiconduttori a carburo di silicio (SiC),ZMSH ha sviluppato proprietari Sospettori SiC Multi-Wafer sfruttando ultra-alta purezza SiC tecnologia di crescita a singolo cristallo e avanzata ingegneria di rivestimento Questi sensibili affrontano le sfide critiche nella produzione di semiconduttori composti, compresa la fessurazione da stress termico e la contaminazione, attraverso:

· Ultra elevata stabilità termica (operazione superiore a 1600°C)
· Controllo della conduttività termica su scala nanometrica (conduttività termica laterale > 350 W/m·K)
· Superfici chimicamente inerte (resistenza alla corrosione acido/base per ASTM G31 III)

Convalidato da test di affidabilità di 1.200 ore presso TSMC e Mitsubishi Electric, il prodotto raggiunge il rendimento del 99,95% per la produzione di massa di wafer da 6 pollici e la qualificazione del processo da 8 pollici.

Specifica tecnica:

Caratteristiche chiaveTavolo di SiC

1. Innovazioni materiali

- Non lo so.SiC monocristallo ad alta purezza:Coltivato mediante trasporto fisico dei vapori (PVT) con doping di boro (B) < 5×1015 cm−3, contenuto di ossigeno (O) < 100 ppm e densità di lussazione < 103 cm−2,assicurando un coefficiente di espansione termica (CTE) corrispondente alle onde SiC (Δα=0).8×10−6/K).

- E'un' altra cosa.Rivestimenti nanostrutturati:La deposizione di vapore chimico (PECVD) aumentata dal plasma dei rivestimenti TiAlN da 200 nm (durezza 30GPa, coefficiente di attrito <0,15) riduce al minimo il graffio dei wafer.

2. gestione termica

- Non lo so.Conduttività termica del gradiente:I compositi SiC/SiC a più strati raggiungono un'uniformità di temperatura di ± 0,5 °C su portatori da 8 pollici.

- Non lo so.Resistenza agli urti termici:Sopravvive a 1000 cicli termici (ΔT=1500°C) senza crepa, superando i vettori di grafite di 5 volte la durata.

- Sì.3Compatibilità dei processi

- Non lo so.Supporto multi-processo:Compatibile con MOCVD, CVD ed Epitaxy a 600°C e 1000 mbar.

- Non lo so.Flessibilità delle dimensioni dei wafer:Supporta wafer da 2 ′′12 per eterostrutture GaN-on-SiC e SiC-on-SiC.

Applicazioni primarie diTavolo di SiC

- Sì.

1. Fabbricazione di semiconduttori composti

· Dispositivi di alimentazione GaN:Consente la crescita epitassiale di 2,5 kV MOSFET su wafer GaN-on-SiC da 4 pollici a 1200 °C, raggiungendo una densità di difetto <5 × 104 cm−2.

· Dispositivi SiC RF:Supporta l'eteroepitaxia 4H-SiC-su-SiC per HEMT con 220 mS/mm di transconduttanza e frequenza di taglio di 1,2 THz.

2. fotovoltaici e LED

· Strati di passivazione HJT:Raggiunge difetti di interfaccia < 1 × 106 cm−2 in MOCVD, aumentando l'efficienza delle celle solari al 26%.

· Trasferimento micro-LED:Permette un'efficienza di trasferimento del 99,5% per i LED da 5 μm utilizzando l'allineamento elettrostatico a 150 °C.

- Sì.3Aerospaziale e nucleare

· Detettori di radiazioni:Produce wafer CdZnTe con risoluzione energetica FWHM di <3keV per le missioni spaziali profonde della NASA.

· Sottili di controllo delle barre:I vettori rivestiti di SiC resistono all'irradiazione di neutroni di 1×1019 n/cm2 per una durata di 40 anni del reattore.

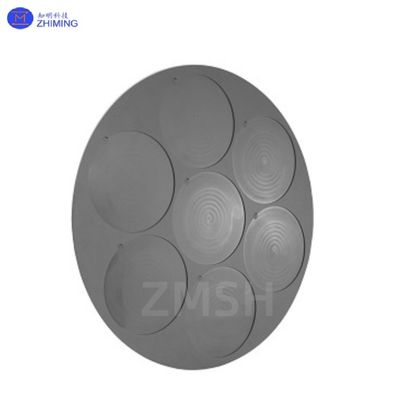

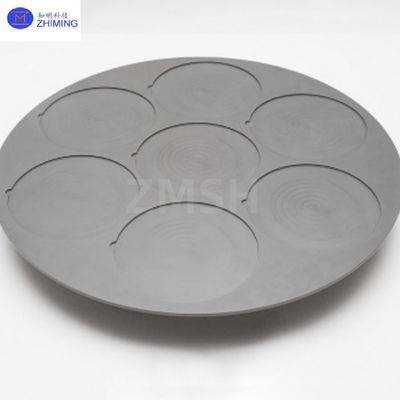

Prodotti foto diTavolo di SiC

ZMSH fornisce soluzioni tecniche end-to-end, che coprono la ricerca e sviluppo dei materiali, l'ottimizzazione dei processi e il supporto alla produzione di massa.001mm) e tecnologie di trattamento superficiale su scala nanometrica (Ra < 5nm), forniamo soluzioni di supporto a livello di wafer per i settori dei semiconduttori, dell'optoelettronica e delle energie rinnovabili, garantendo un rendimento e un'affidabilità delle prestazioni pari al 99,95%.
