Dischi di semi di cristalli di SiC Dia 205 203 208 Crescita PVT/HTCVD di grado di produzione

Marchio: ZMSH
Numero di modello: Wafer di semi di SiC
MOQ: 25
prezzo: by case
Tempo di consegna: 2-4weeks
Condizioni di pagamento: T/T
Informazioni dettagliate
Luogo di origine:
Cina
Certificazione:
rohs
Polytype:
4H
Diametro:
205, 203, 208
Dimensione:
2 pollici-12 pollici, personalizzato
Resistenza:
00,01 - 0,04Ω·cm
Errore di orientamento della superficie:
4° verso < 11-20> ± 0,5o
Applicazione:
MOSFET, dispositivo a radiofrequenza
Evidenziare:

Ofrelle di semi di cristallo HTCVD SiC

,

Dia 205 Wafer di semi di cristallo di SiC

,

Ofrelle di semi di cristallo PVT SiC

Descrizione di prodotto



Abstract diWafer di semi di SiC



Dischi di semi di cristalli di SiC Dia 205 203 208 Crescita PVT/HTCVD di grado di produzione





Le Wafer a cristallo di semi di carburo di silicio (SiC) sono i materiali fondamentali per la crescita e la fabbricazione di dispositivi a singolo cristallo di SiC, prodotti attraverso taglio, macinatura,e lucidatura di cristalli di SiC di alta purezzaQuesti wafer presentano una conduttività termica estremamente elevata (4,9 W/cm·K), una forza di campo di rottura eccezionale (2,4 MV/cm), un ampio intervallo di banda (3,2 eV) e un'inerzia chimica.rendendoli critici per le applicazioni in ambienti estremi come l'aerospazialeL'energia nucleare e l'elettronica ad alta potenza servono come "seme" per la crescita dei cristalli, il loro orientamento cristallografico (ad esempio, politipo 4H-SiC), la piattezza della superficie,e la densità del microtubo influenzano direttamente la qualità dei lingotti a valle e le prestazioni del dispositivo. ZMSH fornisce wafer di cristallo di semi di SiC da 2 ′′12 pollici con diametri di 153 mm, 155 mm, 203 mm, 205 mm e 208 mm, per i settori dei semiconduttori, delle energie rinnovabili e dell'industria.








Caratteristiche chiave del Wafer di semi di SiC

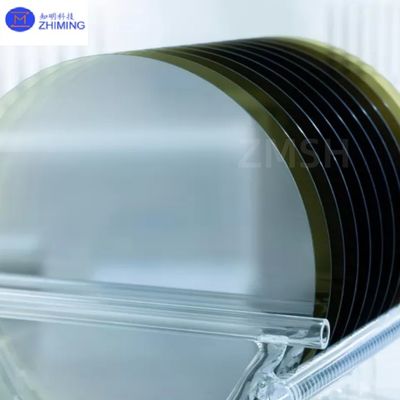

Dischi di semi di cristalli di SiC Dia 205 203 208 Crescita PVT/HTCVD di grado di produzione 0





1Superiorezza fisica e chimica.
- Durabilità estrema: i cristalli di semi di SiC resistono a temperature superiori a 1700°C e all'esposizione alle radiazioni, ideali per applicazioni aerospaziali e nucleari.
- Prestazioni elettriche: l'elevata velocità di saturazione degli elettroni (2,7 × 107 cm/s) consente di utilizzare dispositivi ad alta frequenza (ad es. amplificatori RF 5G).
- Controllo dei difetti: la densità dei micropippi < 1 cm−2 e i difetti minimi dei politipi assicurano una crescita uniforme del lingotto.




2. Processi di fabbricazione avanzati
- Crescita cristallina:I Wafers a cristallo di semi di SiC utilizzano il trasporto fisico del vapore (PVT) o la deposizione chimica ad alta temperatura del vapore (HTCVD) per controllare con precisione i gradienti di temperatura e il trasporto dei precursori.
- Tecniche di lavorazione: i Wafers a cristallo di semi di SiC utilizzano segatura a fili multipli, macinazione di diamanti e taglio laser stealth per ottenere rugosità superficiale ≤ Rz 0,1 μm e precisione dimensionale ± 0,1 mm.




3. Specificativi flessibili
- Diversità di dimensioni: i Wafer a cristallo di semi di SiC supportano wafer da 2 ′′ 12 ′′ (153 ′′ 208 mm di diametro), adattabili a dispositivi di alimentazione, moduli RF e applicazioni di sensori.








Specificativi tecnici delle wafer di semi di SiC





Overe di semi di carburo di silicio

Politipo

4H

Errore di orientamento della superficie

4° verso < 11-20> ± 0,5o

Resistenza

personalizzazione

Diametro

205±0,5 mm

Spessore

600 ± 50 μm

Roverezza

CMP,Ra≤0,2 nm

Densità di micropipe

≤ 1 ea/cm2

Rischi

≤ 5,Totale lunghezza ≤ 2*Diametro

Fabbricazione in cui sono utilizzati:

Nessuna

Marcatura laser frontale

Nessuna

Rischi

≤ 2, Lunghezza totale ≤ Diametro

Fabbricazione in cui sono utilizzati:

Nessuna

Aree di politipo

Nessuna

Marcatura laser posteriore

1 mm (dal bordo superiore)

L' estremo

Campione

Imballaggio

Cassette multi-wafer








Applicazioni primarie diWafer di semi di SiC

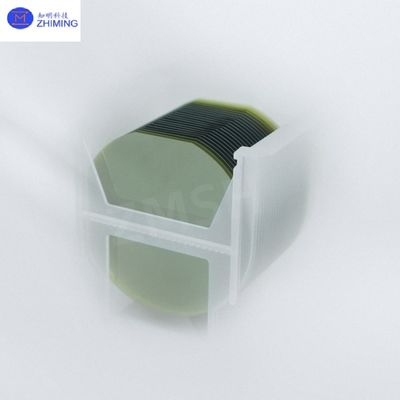

Dischi di semi di cristalli di SiC Dia 205 203 208 Crescita PVT/HTCVD di grado di produzione 1

1Industria dei semiconduttori.


· Dispositivi di potenza: abilitare MOSFET e diodi SiC per inverter elettrici, migliorando l'efficienza del 10­15% e riducendo il volume del 50%.
· Dispositivi RF: Wafer a cristallo di semi di SiC supportano le stazioni base 5G PA e LNA per la comunicazione a onde millimetriche.




2,Energie rinnovabili e industria


· Solare/Storage: fondamentale per gli inverter fotovoltaici ad alta efficienza, riducendo al minimo le perdite di conversione dell'energia.
· Motori industriali: la tolleranza ad alte temperature riduce i requisiti di raffreddamento degli azionamenti ad alta potenza.




3, Tecnologie emergenti


· Aerospaziale: la resistenza alle radiazioni garantisce affidabilità nell'elettronica spaziale.
· Informatica quantistica: i wafer ad alta purezza supportano i bit quantistici semiconduttori a bassa temperatura.








Prodotti correlati





Il vantaggio competitivo di ZMSH nei Wafer a cristallo di semi di SiC


1. Capacità tecniche integrate
Maestria della crescita: domina i processi PVT e HTCVD, raggiungendo la produzione di piccoli lotti di wafer da 8 pollici con rendimento leader del settore.
Personalizzazione: offre flessibilità di diametro (153 ∼ 208 mm) e lavorazione specializzata (ad esempio, trincea, rivestimento).


2. Piana stradale strategica
Innovazione tecnologica: sviluppo dell'epitaxia in fase liquida (LPE) per ridurre i difetti e l'avanzamento della produzione di massa di wafer da 12 pollici (riduzione dei costi del 30% entro il 2025).
Espansione del mercato: collaborazione con i settori dei veicoli elettrici e delle energie rinnovabili, integrazione di eterostrutture GaN-on-SiC per sistemi di nuova generazione.







Metodo PVT/HTCVD per il forno di crescita dei cristalli di SiC:

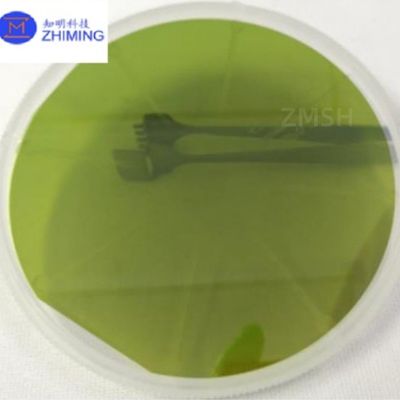

Dischi di semi di cristalli di SiC Dia 205 203 208 Crescita PVT/HTCVD di grado di produzione 2







Il forno di crescita dei cristalli di SiC PVT/HTCVD di ZMSH:






Dischi di semi di cristalli di SiC Dia 205 203 208 Crescita PVT/HTCVD di grado di produzione 3








Domande e risposte



1Q: Quali sono i principali vantaggi dei wafer cristallini a semi di carburo di silicio (SiC)?
A: i wafer cristallini a semi di carburo di silicio offrono una conduttività termica estremamente elevata (4,9 W/cm·K), una resistenza al campo di rottura eccezionale (24 MV/cm) e un ampio intervallo di banda (3,2 eV),abilitando prestazioni stabili ad alte temperature, applicazioni ad alta tensione e ad alta frequenza come l'elettronica di potenza e i dispositivi RF.





2.Q: In quali industrie vengono utilizzati i cristalli di semi di SiC?
R: Sono fondamentali per i semiconduttori (MOSFET, diodi), le energie rinnovabili (inverter solari), l'automotive (inverter EV) e l'aerospaziale (elettronica resistente alle radiazioni),miglioramento dell'efficienza e dell'affidabilità in condizioni estreme.
