Dettagli del prodotto
Luogo di origine: Shanghai Cina
Marca: ZMSH
Certificazione: ROHS
Numero di modello: Wafer del carburo di silicio
Termini di pagamento e spedizione
Prezzo: by case
Termini di pagamento: T/T
Materiale: |
SiC singolo cristallo 4h-N |
Grado: |
Grado P/D/R |
Colore: |
Verde |
Diametro: |
12 pollici |
Materiale: |
SiC singolo cristallo 4h-N |
Grado: |
Grado P/D/R |
Colore: |
Verde |
Diametro: |
12 pollici |

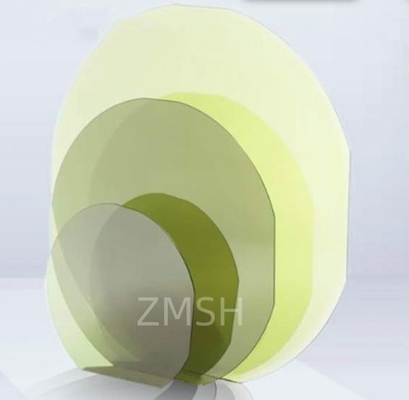

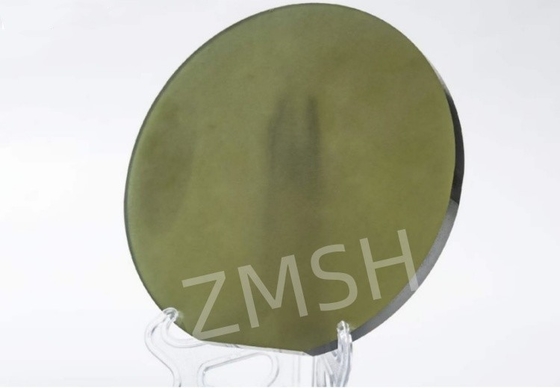

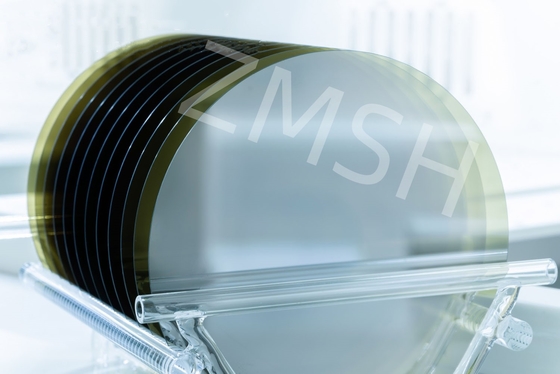

12 pollici Diametro 300 mm SIC Substrato Epitaxial Wafer lucidato Silicio Carburo Ingot Prime Grade 4H Tipo Conduttore Solare fotovoltaico
Il substrato SiC da 12 pollici è un grande wafer in carburo di silicio (SiC), utilizzato principalmente nella produzione di dispositivi semiconduttori ad alte prestazioni.Il carburo di silicio è un materiale semiconduttore a banda larga con eccellenti proprietà fisiche e chimiche, adatta ad applicazioni ad alta potenza, ad alta frequenza e ad alta temperatura.Applicazioni industriali e altri campi, portando al contempo significativi benefici economici ed ambientali all'industria dei semiconduttori migliorando l'efficienza della produzione, riducendo i costi e favorendo il progresso tecnologico.Con il continuo sviluppo della tecnologia del carburo di silicio, i substrati da 12 pollici occuperanno una posizione importante nel futuro mercato.L'introduzione del substrato da 12 pollici segna una grande svolta nelle dimensioni e nella capacità della tecnologia del carburo di silicio per soddisfare la crescente domanda del mercato.
| Diametro | 300.0 mm+0 mm/-0,5 mm |
| Orientazione della superficie | 4° verso < 11-20> ± 0,5° |
| Lunghezza piatta primaria | Intaglio |
| Lunghezza piatta secondaria | Nessuna |
| Orientazione a tacca | < 1° ± 1° |
| Angolo di taglio | 90° +5/-1° |
| Profondità di tacca | 1 mm + 0,25 mm/-0 mm |
| Disorientamento ortogonale | ± 5,0° |
| Finitura superficiale | C-Face: Optical Polish, Si-Face: CMP |
| Connessione a un'altra parte | Fabbricazione a base di legno |
| Roughness superficiale 10 μm × 10 μm |
Si-Face:Ra≤0,2 nm C-Face:Ra≤0,5 nm |
| Spessore | 500.0μm±25.0μm |
| LTV ((10mmx10mm) | ≤ 3 μm |
| TTV | ≤ 10 μm |
| BIO | ≤ 25 μm |
| Warp. | ≤ 40 μm |
| Parametri di superficie | |
| Chips/Indent | Nessuna ammessa ≥ 0,5 mm Larghezza e profondità |
| Graffi2 (Si face CS8520) |
≤ 5 e lunghezza cumulata ≤ 1 diametro della wafer |
| TUA2 ((2mm*2mm) | ≥ 95% |
| Fessure | Nessuna autorizzata |
| Puzzo | Nessuna autorizzata |
| Esclusione di bordo | 3 mm |
1. Grandi dimensioni: diametro di 12 pollici (300 mm), rispetto al tradizionale substrato da 6 pollici (150 mm) e 8 pollici (200 mm), migliorando notevolmente la potenza del chip di un singolo wafer.
2. Alta qualità cristallina: l'uso di tecnologie avanzate di crescita cristallina (come il metodo di trasferimento fisico di vapore, PVT) per garantire che il substrato abbia una bassa densità di difetti e un'elevata uniformità.
Eccellenti proprietà fisiche:
1. Alta durezza (durezza di Mohs 9.2, secondo solo al diamante).
2. Alta conduttività termica (circa 4,9 W/cm·K), adatta per la dissipazione del calore di dispositivi ad alta potenza.
3. Alta resistenza del campo elettrico di rottura (circa 2,8 MV / cm), supporta applicazioni ad alta tensione.
4Stabilità chimica: resistenza alle alte temperature, resistenza alla corrosione, adatta a ambienti difficili.
5. Largo intervallo di banda: il intervallo di banda è di 3,26 eV (4H-SiC), adatto per applicazioni ad alta temperatura e ad alta potenza.
1. elettronica di potenza:
MOSFET e IGBT: utilizzati nei veicoli elettrici, nei motori industriali e nei sistemi di energia rinnovabile.
Diodi di Schottky: per sistemi di conversione e distribuzione di potenza ad alta efficienza.
2. Dispositivi RF:
Stazione base di comunicazione 5G: supporta la trasmissione di segnali RF ad alta frequenza e alta potenza.
Sistemi radar: utilizzati nell'aerospaziale e nella difesa.
3. Veicoli a nuova energia:
Sistema di azionamento elettrico: migliorare l'efficienza e la durata dell'azionamento del motore dei veicoli elettrici.
Caricabatterie per auto: supporta la ricarica rapida e la trasmissione ad alta potenza.
4Applicazioni industriali:
Fornitore di alimentazione ad alta tensione: utilizzato nelle apparecchiature industriali e nei sistemi di alimentazione.
Invertitore solare: migliorare l'efficienza di conversione del sistema di generazione di energia solare.
5. Consumer Electronics:
Dispositivo di ricarica rapida: supporta la tecnologia di ricarica rapida ad alta potenza, accorcia il tempo di ricarica.
Adattatore di alimentazione ad alta efficienza: utilizzato per la gestione dell'alimentazione di dispositivi come laptop e telefoni cellulari.
6Aerospaziale:
Elettronica ad alta temperatura: sistemi di alimentazione per aeromobili e veicoli spaziali, adattati ad ambienti estremi.
1. Migliorare l'efficienza della produzione:L'area del substrato da 12 pollici è 2,25 volte quella del substrato da 8 pollici e più chip possono essere prodotti in un singolo processo, riducendo il costo del chip unitario.Ridurre le perdite di bordo e migliorare l'utilizzo dei materiali.
2. Ridurre i costi di produzione:La grande dimensione del substrato riduce il passaggio di attrezzature e le fasi di processo nel processo di produzione e ottimizza il flusso di produzione. La produzione su larga scala riduce ulteriormente i costi.
3. Migliorare le prestazioni del dispositivo:L'alta qualità dei cristalli e la bassa densità di difetti migliorano l'affidabilità e le prestazioni del dispositivo.
4- promuovere il progresso tecnologico:Il substrato da 12 pollici ha promosso l'applicazione su larga scala della tecnologia dei semiconduttori a carburo di silicio e ha accelerato l'innovazione industriale.
5- Protezione dell'ambiente e risparmio energetico:Le prestazioni efficienti dei dispositivi a carburo di silicio riducono il consumo di energia e sono in linea con la tendenza alla produzione verde e allo sviluppo sostenibile.
Wafer SiC da 8 pollici Wafer Carburo di Silicio Prime Dummy Research Grade 500um 350 Um
ZMSH è un'azienda ad alta tecnologia specializzata nei substrati dei semiconduttori e nei materiali cristallini ottici, impegnata nella ricerca, produzione, trasformazione e commercializzazione di materiali optoelettronici di alta qualità.Abbiamo un team di ingegneri esperti con profonda conoscenza del settore e competenza tecnica per fornire soluzioni personalizzate ai nostri clienti.
Con forti capacità di ricerca e sviluppo, attrezzature di elaborazione avanzate, rigoroso controllo della qualità e filosofia di servizio orientata al cliente,ZMSH si impegna a fornire ai clienti substrati semiconduttori di alta qualità e materiali cristallini otticiContinueremo a sforzarci di diventare un'impresa leader nel campo dei materiali optoelettronici e di creare maggiore valore per i clienti.
1D: Quali sono i principali vantaggi dei substrati SiC da 12 pollici rispetto a quelli di dimensioni più piccole?
R: I principali vantaggi dei substrati SiC da 12 pollici sono:
Riduzione dei costi: i wafer più grandi riducono il costo per chip a causa di una maggiore resa e di un migliore utilizzo dei materiali.
Scalabilità: consentono la produzione di massa, che è fondamentale per soddisfare la crescente domanda in settori come l'automotive e le telecomunicazioni.
Performance migliorata: le dimensioni maggiori supportano processi di produzione avanzati, portando a dispositivi di qualità superiore con meno difetti.
Avanzamento competitivo: le aziende che adottano la tecnologia SiC da 12 pollici possono rimanere in testa al mercato offrendo soluzioni più efficienti e convenienti.
Tags: #12 pollici SIC wafer, #Grande dimensione, #Sottostrato di carburo di silicio, #H-N Tipo, #Conductive, #Solar Photovoltaic, #12 pollici SiC, #Large-diameter (300mm)
