Dettagli del prodotto
Luogo di origine: Shanghai Cina
Marca: ZMSH
Certificazione: ROHS
Numero di modello: Wafer del carburo di silicio
Termini di pagamento e spedizione
Tempi di consegna: 4-6 settimane
Termini di pagamento: T/T
Materiale: |
SiC singolo cristallo 4h-N |
Grado: |
Grado P/D/R |
Colore: |
Verde |
Diametro: |
12 pollici |
Materiale: |
SiC singolo cristallo 4h-N |
Grado: |
Grado P/D/R |
Colore: |
Verde |
Diametro: |
12 pollici |

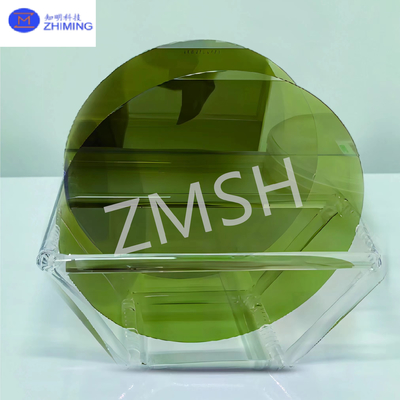

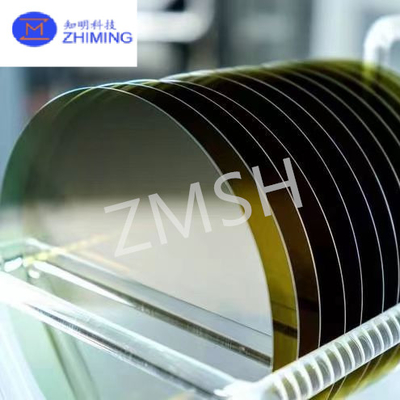

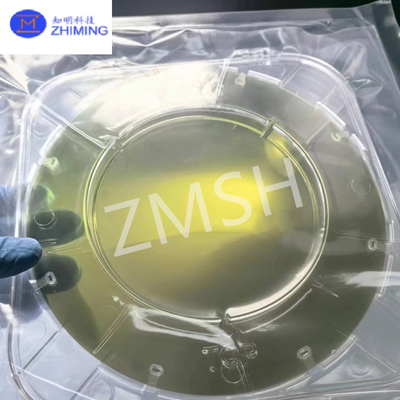

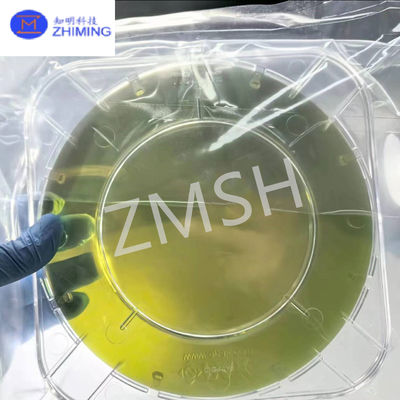

12 pollici 300 mm SiC Silicon Carbide Wafer 4H-N Tipo Dummy Prime Research Grade Applicazioni multiple
Introduzione del prodotto
SiC, comunemente indicato come carburo di silicio, è un composto formato dalla combinazione di silicio e carbonio.ceramicheIl carburo di silicio è secondo solo al diamante per durezza, rendendolo un eccellente abrasivo e strumento di taglio.4H-SiC, ha una struttura cristallina esagonale con quattro strati di sequenze ripetute.maggiore intervallo di banda e maggiore mobilità elettronicaA causa di queste proprietà, il 4H-SiC è più adatto per dispositivi elettronici ad alta potenza e ad alta frequenza.
Tecniche di crescita
Attualmente la produzione industriale di substrato di carburo di silicio si basa principalmente sul metodo PVT.Questo metodo richiede di sublimare la polvere ad alta temperatura e sotto vuoto, e poi lasciare che i componenti crescano sulla superficie del seme attraverso il controllo del campo termico,per ottenere i cristalli di carburo di silicio.
Parametri del prodotto
| Diametro | 300.0 mm+0 mm/-0,5 mm |
| Orientazione della superficie | 4° verso < 11-20> ± 0,5° |
| Lunghezza piatta primaria | Intaglio |
| Lunghezza piatta secondaria | Nessuna |
| Orientazione a tacca | < 1° ± 1° |
| Angolo di taglio | 90° +5/-1° |
| Profondità di tacca | 1 mm + 0,25 mm/-0 mm |
| Disorientamento ortogonale | ± 5,0° |
| Finitura superficiale | C-Face: Optical Polish, Si-Face: CMP |
| Connessione a un'altra parte | Fabbricazione a base di legno |
| Roughness superficiale 10 μm × 10 μm |
Si-Face:Ra≤0,2 nm C-Face:Ra≤0,5 nm |
| Spessore | 500.0μm±25.0μm |
| LTV ((10mmx10mm) | ≤ 3 μm |
| TTV | ≤ 10 μm |
| BIO | ≤ 25 μm |
| Warp. | ≤ 40 μm |
| Parametri di superficie | |
| Chips/Indent | Nessuna ammessa ≥ 0,5 mm Larghezza e profondità |
| Graffi2 (Si face CS8520) |
≤ 5 e lunghezza cumulata ≤ 1 diametro della wafer |
| TUA2 ((2mm*2mm) | ≥ 95% |
| Fessure | Nessuna autorizzata |
| Puzzo | Nessuna autorizzata |
| Esclusione di bordo | 3 mm |
Caratteristiche chiave del prodotto
- Alta conduttività elettrica: il doping con azoto migliora la conduttività elettrica del materiale ed è adatto ai convertitori di potenza ad alte prestazioni.
- eccellenti prestazioni termiche: la buona conduttività termica consente all'apparecchiatura di mantenere prestazioni stabili in ambienti ad alta temperatura.
- Alta tensione di rottura: in grado di sopportare tensioni più elevate, adatta alle applicazioni ad alta tensione.
- Adattabilità ambientale: si presta bene in ambienti difficili per applicazioni aerospaziali e militari.
Applicazioni del prodotto
1. elettronica di potenza
- Invertitori ad alta tensione: per sistemi di energia rinnovabile, come la generazione di energia solare ed eolica.
-Rettificatore: utilizzato nella conversione di potenza e nella gestione dell'energia.
2Dispositivo a radiofrequenza
- Comunicazione wireless: amplificatore di radiofrequenza per stazioni base e dispositivi mobili.
-Sistemi radar: utilizzati per l'elaborazione dei segnali ad alta frequenza nelle applicazioni aeronautiche e militari.
3. elettronica automobilistica
-Veicoli elettrici: utilizzati nei sistemi di propulsione elettrica e nelle apparecchiature di ricarica per migliorare l'efficienza energetica e le prestazioni.
-Automobili intelligenti: applicazioni nelle tecnologie di guida autonoma e dei veicoli connessi.
4Dispositivo fotoelettrico
-LED: utilizzato per i diodi emettitori di luce ad alta luminosità per migliorare l'efficienza e la durata della luce.
- Lasers: utilizzati nell'illuminazione laser e nella lavorazione industriale.
Le prestazioni superiori del wafer 4H-N SiC lo rendono dotato di un'ampia gamma di potenzialità di applicazione nei settori di cui sopra e promuove lo sviluppo di dispositivi ad alta efficienza e alta affidabilità.
Altri prodotti che possiamo fornire
Wafer in carburo di silicio da 2 pollici tipo 4H-N per dispositivi MOS Dia 0,4 mm
Di noi
Domande frequenti
1D: Qual è la differenza tra 4H-SiC e 6H-SiC?
R: Il 4H-SiC è ampiamente utilizzato nel campo della microelettronica, in particolare in dispositivi ad alta frequenza, ad alta temperatura e ad alta potenza.La scelta dei due polimorfi dipende dai requisiti specifici e dall'applicazione prevista del dispositivo semiconduttore.
2D: Quali sono le proprietà del 4H SiC?
A:Alta conduttività elettrica, eccellenti prestazioni termiche, alta tensione di rottura.
