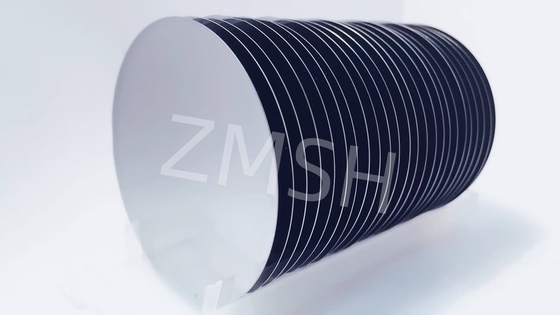

Dettagli del prodotto
Luogo di origine: CINESE
Marca: ZMSH
Certificazione: rohs
Numero di modello: SiC 6H-P
Termini di pagamento e spedizione
Prezzo: by case
Termini di pagamento: T/T
Capacità di alimentazione: 1000pc/month
Polytype: |
6H-P |
Densità: |
30,0 g/cm3 |
Resistenza: |
≤ 0,1 Ω.cm |
Orientamento di superficie: |
Al di fuori dell'asse: 2,0° verso [110] ± 0,5° |
Roverezza: |
Ra≤1 nm polacco |
LTV/TTV/Bow/Warp: |
≤ 2,5 μm/≤ 5 μm/≤ 15 μm/≤ 30 μm |
Imballaggio: |
Cassette a più wafer o contenitori a singola wafer |
Applicazione: |
Amplificatore a microonde, antenna |
Polytype: |
6H-P |
Densità: |
30,0 g/cm3 |
Resistenza: |
≤ 0,1 Ω.cm |
Orientamento di superficie: |
Al di fuori dell'asse: 2,0° verso [110] ± 0,5° |
Roverezza: |
Ra≤1 nm polacco |
LTV/TTV/Bow/Warp: |
≤ 2,5 μm/≤ 5 μm/≤ 15 μm/≤ 30 μm |
Imballaggio: |
Cassette a più wafer o contenitori a singola wafer |
Applicazione: |
Amplificatore a microonde, antenna |

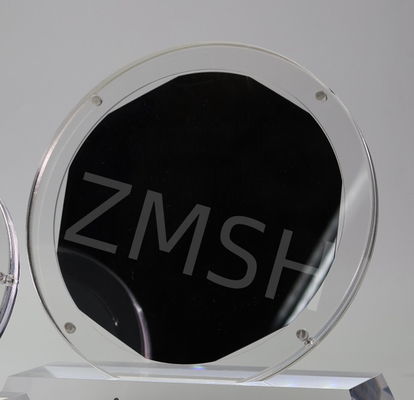

Il carburo di silicio (SiC) è un materiale semiconduttore composto di silicio (Si) e carbonio (C), che ha proprietà fisiche e chimiche uniche.Il 6H-SiC è un politipo di carburo di silicio con struttura esagonale e una larghezza di intervallo di banda di 3.02 eV, che presenta specifiche proprietà elettriche e termiche. Il substrato di carburo di silicio di tipo 6H-P, in particolare il substrato di 6H-SiC con conduttività di tipo P, ha un angolo fuori asse di 4,0°,che aiuta a ottimizzare le prestazioni elettriche e la stabilità termica del dispositivo.
1. intervallo di banda larga:Il 6H-SiC ha una larghezza di banda di 3,02 eV, che è significativamente più ampia di quella del silicio (Si) di 1,1 eV.Questa caratteristica rende il 6H-SiC estremamente stabile in ambienti ad alta temperatura con basso tasso di fuga di corrente, che è adatto per elettronica di potenza ad alta temperatura.
2. Alta conduttività termica:L'alta conduttività termica del 6H-SiC aiuta a migliorare la dissipazione del calore nelle applicazioni ad alta potenza, riduce l'accumulo di calore e migliora l'efficienza di lavoro e l'affidabilità del dispositivo.
3Campo elettrico ad alta rottura:Il 6H-SiC ha un'elevata resistenza al campo elettrico di rottura e può resistere a tensioni più elevate senza rottura, il che è adatto per applicazioni nel campo dell'elettronica di potenza ad alta tensione.
4. Conduttività elettrica di tipo P:Il substrato Sic di tipo P ha proprietà elettriche specifiche, i suoi elettroni hanno una maggiore mobilità rispetto ai fori e possono ottenere un calo di tensione inferiore,che favorisce il controllo del comportamento del dispositivo.
5. Ottimizzazione dell'angolo fuori asse:La progettazione dell'asse fuori dell'asse a 4,0° contribuisce ad ottimizzare le prestazioni elettriche e la stabilità termica del dispositivo e migliora le prestazioni complessive del dispositivo.
6 inchi di diametro di carburo di silicio (SiC) Specificità
| - Sì.Grado |
精选级 ((Z 级) Zero produzione di MPD Grado (Z) Grado) |
工业级 (()P级) Produzione standard Grado (P) Grado) |
测试级(D级) Grado per finti (D Grado) |
||
| Diametro | 145.5 mm~150,0 mm | ||||
| 厚度 Spessore | 350 μm ± 25 μm | ||||
| 晶片方向 Orientazione del wafer |
- Offasse: 2,0°-4,0° verso [1120] ± 0,5° per 4H/6H-P, sull'asse: 111± 0,5° per 3C-N |
||||
| 微管密度 ※ Micropipe Density | 0 cm-2 | ||||
| 电 阻 率 ※ Resistenza | tipo p 4H/6H-P | ≤ 0,1 Ω ̊cm | ≤ 0,3 Ω ̊cm | ||
| n-tipo 3C-N | ≤ 0,8 mΩ ̊cm | ≤ 1 m Ω ̊cm | |||
| 主定位边方向 Orientazione primaria piatta | 4H/6H-P |
- {1010} ± 5,0° |
|||
| 3C-N |
- {110} ± 5,0° |
||||
| 主定位边长度 Lungozza piana primaria | 32.5 mm ± 2,0 mm | ||||
| Secondary Flat Length Lungozza secondaria piatta | 18.0 mm ± 2,0 mm | ||||
| 2° orientamento | Silicone verso l'alto: 90° CW. da Prime flat ± 5,0° | ||||
| 边缘去除 L'esclusione di bordo | 3 mm | 6 mm | |||
| 局部厚度变化/总厚度变化/??曲度/??曲度 LTV/TTV/Bow /Warp | ≤ 2,5 μm/≤ 5 μm/≤ 15 μm/≤ 30 μm | ≤ 10 μm/≤ 15 μm/≤ 25 μm/≤ 40 μm | |||
| 表面粗度 ※ Ruvidità | Ra≤1 nm polacco | ||||
| CMP Ra≤0,2 nm | Ra≤0,5 nm | ||||
| 边缘裂纹 (强光灯观测) Fessure di bordo da luce ad alta intensità | Nessuna | Lunghezza cumulativa ≤ 10 mm, lunghezza singola ≤ 2 mm | |||
| 六方空洞 ((强光灯测)) ※ Piastre esattive con luce ad alta intensità | Superficie cumulata ≤ 0,05% | Superficie cumulata ≤ 0,1% | |||
| 多型 ((强光灯观测) ※ Polytypes Areas By High Intensity Light (Aree di politipi con luce ad alta intensità) | Nessuna | Superficie cumulativa ≤ 3% | |||
| Inclusioni di carbonio visivo | Superficie cumulata ≤ 0,05% | Superficie cumulata ≤ 3% | |||
| # La superficie del silicio graffiata dalla luce ad alta intensità | Nessuna | Lunghezza cumulativa ≤ 1 × diametro della wafer | |||
| 崩边 ((强光灯观测) Chips di bordo High By Intensity Light | Nessuna ammissibile larghezza e profondità ≥ 0,2 mm | 5 consentiti, ≤ 1 mm ciascuno | |||
| Inquinamento della superficie del silicio ad alta intensità | Nessuna | ||||

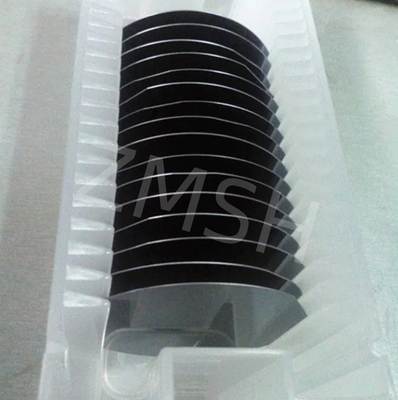

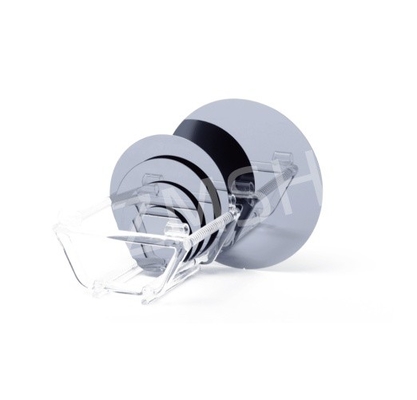

| 包装 Imballaggio | Cassette a più wafer o contenitori a singola wafer | ||||
Nota:
※ I limiti di difetto si applicano a tutta la superficie del wafer, ad eccezione dell'area di esclusione dei bordi.
1Dispositivo di alimentazione:
Il substrato di carburo di silicio 3C-N è ampiamente utilizzato nei transistor a effetto campo a alta corrente di ossido metallico a semiconduttore (MOSFET) e in altri dispositivi di potenza,a causa della sua eccellente conduttività e resistenza alle alte temperature, il che lo rende il materiale principale delle apparecchiature elettroniche ad alta tensione e ad alta frequenza.
2Apparecchiature di comunicazione ad alta frequenza:
Nel campo della comunicazione RF e microonde,Il substrato di carburo di silicio 3C-N è utilizzato per la produzione di dispositivi RF ad alte prestazioni a causa delle sue caratteristiche di alta frequenza e delle caratteristiche di bassa perdita.
3Apparecchiature optoelettroniche:
A causa della sua elevata conduttività termica e delle sue proprietà ottiche, i substrati SIC di tipo 3C-N possono essere utilizzati in LED optoelettronici e altri dispositivi optoelettronici.
4. Veicoli a nuova energia:
I veicoli a nuova energia hanno una crescente domanda di dispositivi di potenza ad alta efficienza e a basse perdite, e i substrati a carburo di silicio 3C-N hanno ampie prospettive di applicazione in questo campo.
1. D: Qual è il substrato di carburo di silicio 6H-P fuori asse a 4.0°?
R: Il substrato di carburo di silicio 6H-P fuori asse a 4,0° si riferisce al materiale di carburo di silicio con struttura cristallina 6H, il suo tipo conduttore è di tipo P e la direzione di taglio è 4.0° di distanza dallo spinello cristallinoQuesto progetto è stato progettato per ottimizzare le proprietà elettriche e la stabilità termica dei materiali al carburo di silicio per soddisfare le esigenze di produzione di dispositivi semiconduttori ad alte prestazioni.
2D: Cos'è il carburo di silicio di tipo P?
R: Il carburo di silicio di tipo P è un materiale semiconduttore carico positivamente formato dall'incorporazione di elementi trivalenti (come l'alluminio o il boro), con fori come principali portatori.
