Wafer SiC da 8 pollici Wafer Carburo di Silicio Prime Dummy Research Grade 500um 350 Um
  • Wafer SiC da 8 pollici Wafer Carburo di Silicio Prime Dummy Research Grade 500um 350 Um
  • Wafer SiC da 8 pollici Wafer Carburo di Silicio Prime Dummy Research Grade 500um 350 Um
  • Wafer SiC da 8 pollici Wafer Carburo di Silicio Prime Dummy Research Grade 500um 350 Um

Wafer SiC da 8 pollici Wafer Carburo di Silicio Prime Dummy Research Grade 500um 350 Um

Luogo di origine Shanghai Cina
Marca ZMSH
Certificazione ROHS
Numero di modello Wafer SiC da 8 pollici
Dettagli del prodotto
Prodotto:
4H-N 8 pollici di SiC
Grado:
primo livello di ricerca manichino
Diametro:
8inch
Applicazioni:
Sopportare prova
Superficie:
Polito
Colore:
Verde
Evidenziare:

wafer del carburo di silicio 8Inch

,

Wafer a carburo di silicio

,

Wafer di 500um SiC

Descrizione di prodotto

Wafer di SiC da 8 pollici Wafer di Carburo di Silicio prima manichino di ricerca di grado 500um 350 um

Introduzione del prodotto

La nostra azienda è specializzata nella fornitura di wafer in carburo di silicio (SiC) a cristallo singolo da 8 pollici di alta qualità per l'industria elettronica e optoelettronica.Il SiC è un materiale semiconduttore di nuova generazione noto per le sue proprietà elettriche e termiche unicheIn confronto ai wafer al silicio e al GaAs, il SiC è particolarmente adatto per dispositivi ad alta temperatura e ad alta potenza.

I nostri wafer SiC da 8 pollici comprendono vari tipi e gradi per soddisfare i diversi requisiti di applicazione.ciascuno con la propria struttura cristallina specifica e sequenza di impilazione di atomiQuesti wafer sono disponibili in diversi tipi di conducibilità, incluse le varianti di tipo N, dopate di azoto e semi-isolatrici.

Oltre al tipo e al grado, comprendiamo l'importanza di specifiche aggiuntive per garantire prestazioni e qualità ottimali.la densità di difetto sono fattori cruciali per determinare l'idoneità delle onde SiC per applicazioni specificheForniamo informazioni complete sul prodotto e possiamo offrire ulteriori dettagli su richiesta.

Il carburo di silicio (SiC) ha inizialmente trovato un uso industriale come materiale abrasivo e successivamente ha acquisito importanza nella tecnologia LED.Le sue eccezionali proprietà fisiche hanno portato alla sua diffusa adozione in varie applicazioni di semiconduttori in tutti i settori.Con l'avvicinarsi dei limiti della legge di Moore, molte aziende di semiconduttori si stanno rivolgendo al SiC come materiale del futuro a causa delle sue eccezionali caratteristiche di prestazione.

Nell'industria dei semiconduttori, il 4H-SiC è più comunemente impiegato rispetto al 6H-SiC. Le denominazioni 4H- e 6H- si riferiscono alla struttura a reticolo cristallino del carburo di silicio,indicando la sequenza specifica di impilamento degli atomi all'interno del cristallo.

Non esitate a contattarci per ulteriori informazioni sulla nostra gamma di wafer SiC da 8 pollici e su come possono soddisfare le vostre esigenze specifiche nel panorama dei semiconduttori in rapida evoluzione.

Parametro del prodotto

Prodotto 4H-SiC
Grado Grado I Grado II Classe III
aree policristalline Nessuna autorizzata Nessuna autorizzata < 5%
aree politipiche Nessuna autorizzata ≤ 20% 20% ~ 50%
Densità di micropipe) < 5micropipes/cm-2 < 30micropipes/cm-2 < 100micropipes/cm-2
Superficie utile totale > 95% > 80% N/A
Spessore 500 μm ± 25 μm o specifiche del cliente
Dopanti n tipo: azoto
Orientazione primaria piatta) Perpendicolare a < 11-20> ± 5,0°
Lunghezza piatta primaria 32.5 mm ± 2,0 mm
Orientamento piatto secondario) 90° CW dal piano primario ± 5,0°
Lungozza piana secondaria) 18.0 mm ± 2,0 mm
Su asse (Orientazione della wafer) {0001} ± 0,25°
Orientazione della wafer fuori asse 4.0° verso <11-20> ± 0,5° o specifica del cliente
TTV/BOW/Warp < 5μm / < 10μm / < 20μm
Resistenza 00,01 - 0,03 Ω × cm
Finitura superficiale C Verniciatura del viso.Si Face CMP (Si face: Rq < 0,15 nm) o specifiche del cliente

Polistirolo a doppio lato



Visualizzazione del prodotto

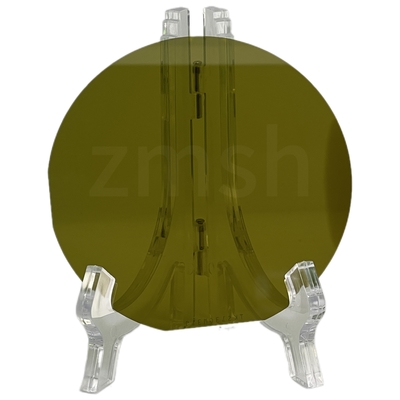

Wafer SiC da 8 pollici Wafer Carburo di Silicio Prime Dummy Research Grade 500um 350 Um 0

Tecnologia di produzione

Il processo di fabbricazione di wafer in carburo di silicio (SiC) da 8 pollici comporta diversi passaggi critici per garantire la loro qualità e idoneità per le applicazioni dei semiconduttori.

Batch lapping: una volta che una sfera di cristallo SiC è cresciuta in singoli wafer, vengono caricati in un sistema di batch lapping.Questo sistema riduce lo spessore dei wafer e garantisce che le superfici superiore e inferiore siano paralleleOgni wafer viene poi scaricato manualmente, misurato e ordinato in base allo spessore.
Preparazione superficiale: la preparazione superficiale è cruciale per la fabbricazione di wafer SiC di alta qualità.la densità di lussazioni e graffi deve essere mantenuta al di sotto di un certo livello per soddisfare gli standard di qualitàSe la superficie è troppo ruvida, viene utilizzata una sega a filo per ruggirla, sebbene questo processo richieda molta manodopera e sia costoso.
Processo di recupero dei wafer: X-Trinsic offre un processo di recupero dei wafer, in cui lo strato superficiale danneggiato di un wafer viene rimosso e ripulitato per riportarlo a uno stato pronto per il dispositivo.Questo processo può consentire alle imprese di risparmiare sui costi e di aumentare fino al 50% il rendimento di un determinato wafer.
Processamento a lotti: la produzione attuale di wafer SiC è in genere effettuata utilizzando strumenti di elaborazione a lotti, che hanno un throughput inferiore e sono limitati a wafer più piccoli.mentre l'industria si muove verso dimensioni più grandi di wafer, gli strumenti di lavorazione dei lotti potrebbero dover essere adattati per accogliere in modo efficiente le wafer più grandi.
Ispezione e rimozione dei difetti: durante il processo di fabbricazione, i cristalli di SiC vengono controllati per individuare dislocazioni e difetti.e tutti i difetti sono rimossi per garantire le prestazioni e la qualità complessive delle onde semiconduttrici.
Purezza e lavorazione della pellicola epiteliale: dopo la produzione del substrato di silicio, esso viene sottoposto a lavorazione per garantire la massima purezza possibile.La corretta lavorazione è essenziale per evitare la creazione di difetti nel film epitaxiale, che si traduce in wafer di qualità e efficienza maggiori, che possono essere adattati a specifiche esigenze.

Nel complesso, il processo di fabbricazione delle onde SiC da 8 pollici prevede una serie di passaggi precisi per produrre materiali semiconduttori di alta qualità adatti a una vasta gamma di applicazioni.
