| Luogo di origine | Cina |
| Marca | ZMSH |
| Certificazione | ROHS |
| Numero di modello | Wafer SIC |

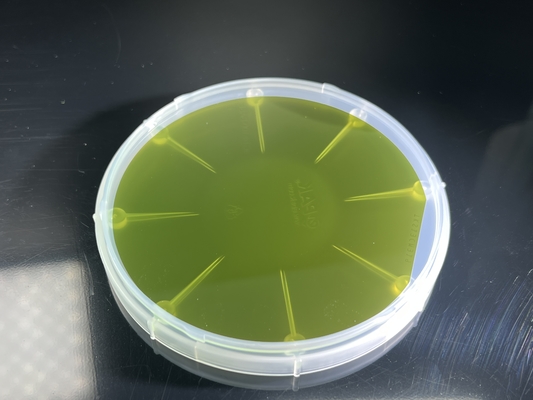

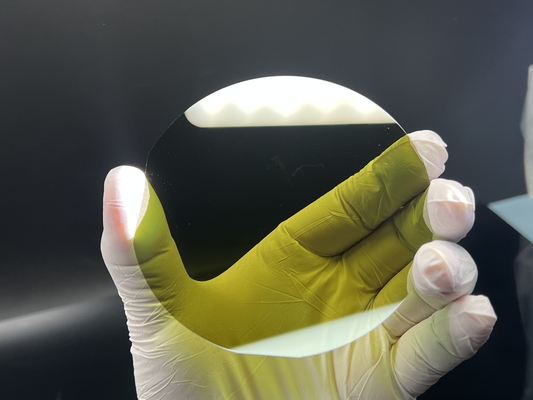

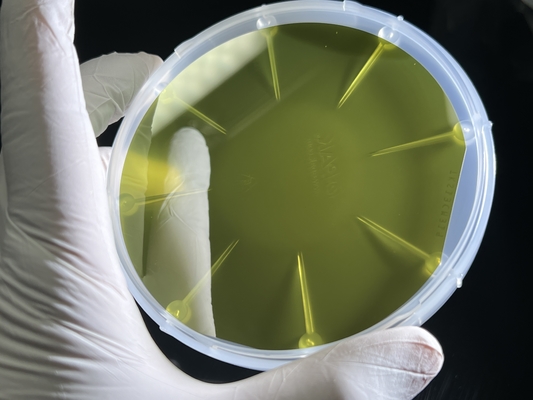

I semiconduttori a carburo di silicio a banda larga sono utilizzati per controllare e commutare apparecchiature elettriche ad alta potenza.comprese le temperature di funzionamento più elevateI dispositivi SiC sono un'opzione innovativa per migliorare l'efficienza del sistema,ridurre le dimensioni progettuali e resistere a temperature di funzionamento più elevate per l'industria, trasporti, prodotti automobilistici, medici, aerospaziali, di difesa e di comunicazione.
Caratteristiche principali:
|
|
Articolo 2 |
Unità |
Produzione |
Ricerca |
Cazzo. |
|
1. Parametri di cristallo |
|||||
|
1.1 |
Politipo |
- Non lo so. |
4H |
4H |
4H |
|
1.2 |
Orientamento della superficie sull'asse |
- Non lo so. |
< 1000> |
< 1000> |
< 1000> |
|
1.3 |
Orientazione della superficie fuori asse |
° |
0 ± 0,2° |
0 ± 0,2° |
0 ± 0,2° |
|
2. Parametri elettrici |
|||||
|
2.1 |
Tipo |
- Non lo so. |
HPSI |
HPSI |
HPSI |
|
2.2 |
Resistenza |
Omm·cm |
≥ 1 E9 ohm·cm |
100% di superficie> 1 E5 ohm·cm |
70% di superficie > 1 E5ohm·cm |
|
3. Parametri meccanici |
|||||
|
3.1 |
Diametro |
mm |
99.5~100 mm |
99.5~100 mm |
99.5~100 mm |
|
3.2 |
Spessore |
μm |
500 ± 25 μm |
500 ± 25 μm |
500 ± 25 μm |
|
3.3 |
Orientazione piana primaria |
° |
[1-100]± 5° |
[1-100]± 5° |
[1-100]± 5° |
|
3.4 |
Lunghezza piana primaria |
mm |
32.5± 1,5 mm |
32.5± 1,5 mm |
32.5± 1,5 mm |
|
3.7 |
TTV |
μm |
≤ 5 μm |
≤ 10 μm |
≤ 20 μm |
|
3.8 |
LTV |
μm |
≤ 2 μm ((5 mm*5 mm) |
≤ 5 μm ((5 mm*5 mm) |
NA |
|
3.9 |
Inchinati. |
μm |
-15 μm~15 μm |
- 35 μm~35 μm |
-45 μm~45 μm |
|
3.10 |
Warp. |
μm |
≤ 20 μm |
≤ 45 μm |
≤ 50 μm |
Shanghai Famous Trade Co., Ltd. si trova a Shanghai, la migliore città della Cina, e la nostra fabbrica è stata fondata a Wuxi City nel 2014.,I componenti sono ampiamente utilizzati in molti campi come l'elettronica, l'ottica e l'optoelettronica.istituti di ricerca e aziende in patria e all'estero per fornire prodotti e servizi personalizzati per i loro progetti di ricerca e sviluppoLa nostra visione è di mantenere un buon rapporto con tutti i nostri clienti attraverso una buona reputazione.con linee di produzione di alto livello e ottimi dipendenti, principalmente ricercatori e tecnici di famose aziende di wafer a semiconduttori in Cina,hanno una ricca esperienza e creatività e metodi per la produzione e la progettazione di vari prodotti di lenti ottiche e wafer.
Grazie ai nostri prodotti di alta qualità e all'eccellente servizio clienti, abbiamo stabilito una rete di vendita che copre il mondo.Se siete interessati a uno dei nostri prodotti o desiderate discutere un ordine personalizzatoNon esitate a contattarci. Non vediamo l'ora di stabilire relazioni commerciali di successo con nuovi clienti in tutto il mondo nel prossimo futuro.In aggiunta alla produzione di lenti ottiche e semiaffre secondo i disegni del cliente, possiamo anche fornire servizi di progettazione ottica e OEM. E il nostro servizio post-vendita è molto premuroso, ti sentirai a tuo agio qui.
D: Qual è il vostro MOQ?
R: (1) Per l'inventario, il MOQ è 1pcs.
(2) Per i prodotti personalizzati, il MOQ è di 5pcs.
D: Qual è il modo di spedizione e il costo?
R: Accettiamo DHL, Fedex, EMS, ecc.
(2) Se hai un conto espresso, è ottimo. Se non lo hai, possiamo aiutarti a spedirli.
Il carico è conforme al regolamento effettivo.
D: Qual è il tempo di consegna?
Per l'inventario: la consegna è di 5 giorni lavorativi dal momento dell'ordine.
Per i prodotti personalizzati: la consegna è di 2 o 3 settimane dopo l'ordine.
D: Avete prodotti standard?
R: I nostri prodotti standard sono in magazzino.0Wafer lucidato da.5 mm.
D: Come si paga?
A: 50% di deposito, lasciato prima della consegna T/T,
D: Posso personalizzare i prodotti in base alle mie esigenze?
R: Sì, possiamo personalizzare il materiale, le specifiche e il rivestimento ottico per il vostro
componenti in base alle vostre esigenze.
