6inch tipo sic substrato di spessore 350um 4H N del diametro 150mm per lo SBD MOS Application

Sono ora online in chat

6inch tipo sic substrato di spessore 350um 4H N del diametro 150mm per lo SBD MOS Application

6inch Dia 150mm 350um Thickness 4H N Type SiC Substrate For SBD MOS Application
6inch Dia 150mm 350um Thickness 4H N Type SiC Substrate For SBD MOS Application 6inch Dia 150mm 350um Thickness 4H N Type SiC Substrate For SBD MOS Application 6inch Dia 150mm 350um Thickness 4H N Type SiC Substrate For SBD MOS Application

Grande immagine :  6inch tipo sic substrato di spessore 350um 4H N del diametro 150mm per lo SBD MOS Application

Dettagli:
Luogo di origine: porcellana
Marca: SICC
Certificazione: CE
Numero di modello: 4h-n
Termini di pagamento e spedizione:
Quantità di ordine minimo: 3PCS
Prezzo: by size and grade
Imballaggi particolari: singolo contenitore di contenitore del wafer o contenitore di cassetta 25pc
Tempi di consegna: 1-4weeks
Termini di pagamento: T/T, Western Union
Capacità di alimentazione: 1000pc/month
Descrizione di prodotto dettagliata
Materiali: SIC di cristallo Tipo: 4h-n
Purezza: 99,9995% Resistività: 0.015~0.028ohm.cm
Dimensione: 2-8inch 2inch, 3inch, 4inch, 6inch, 8inch Spessore: Su misura
MPD: 《2cm-2 Applicazione: per lo SBD, MOS Device
TTV: 《15um arco: 《25um
filo di ordito: 《45um
Evidenziare:

dello SBD 6inch wafer sic

,

tipo sic substrato di 350um N

,

Del MOS substrato sic

tipo sic substrato di spessore 4H N di 6inch Dia150mm 350um per lo SBD per MOS Application

di 2inch Dia50mm 4H dei semi monocristallo del grado di ricerca del substrato sic

grado N tipo di produzione del substrato di spessore 4H di 2inch dia50mm 330μm sic

wafer 6H o 4H del carburo di silicio 2inch N tipo o cheisola sic i substrati

4 H-N Type/semi che isolano sic i wafer del carburo di silicio dei substrati 2inch 3inch 6inch

che cosa è sic subatrate

Sic un substrato si riferisce ad un wafer fatto del carburo di silicio (sic), che è un ampio-bandgap materiale a semiconduttore che ha proprietà elettriche e termiche eccellenti. Sic i substrati sono comunemente usati come piattaforma per la crescita degli strati epitassiali di sic o di altri materiali, che possono essere usati per fabbricare i vari dispositivi elettronici ed optoelettronici, quali i transistor ad alta potenza, i diodi Schottky, i rivelatori fotoelettrici UV ed il LED.

Sic i substrati sono preferiti sopra altri materiali a semiconduttore, quale silicio, per le applicazioni ad alta potenza ed ad alta temperatura di elettronica dovuto le loro proprietà superiori, compreso più alta tensione di ripartizione, il più alta conducibilità termica e il più alta temperatura di funzionamento massima. Sic i dispositivi possono funzionare alle temperature molto più alte che ai i dispositivi basati a silicio, rendendoli adatti ad uso negli ambienti estremi, quali nelle applicazioni automobilistiche, aerospaziali e di energia.

Applicazioni

Deposito del nitruro di III-V

Dispositivi optoelettronici

Dispositivi ad alta potenza

Dispositivi ad alta temperatura

Dispositivi di potere ad alta frequenza

Specificazione

Diametro 150 millimetro
Tipo 4H- N)/4H-SI (Semi-isolare) (dell'azoto
Resistività 4H-Ni: 0,015 ~ 0,028; 4H-SI: >1E5 Ω.cm
Thickness* (330 ± ~ di 500) 25 µm
Orientation*

Su asse: <0001> ± 0.5˚

Fuori asse: 4˚± 0.5˚off verso (11-20)

grado
Flat* primario ± 5.0˚ (di 10-10) grado
Piano secondario Nessuno grado
TTV* ≤15 µm
Bow* ≤40 µm
Warp* ≤60 µm
Densità di Micropipe Zero: ≤1/produzione: ≤5/manichino: ≤15 cm2
Rugosità Lucidato (Ra≤1) nanometro
CMP (Ra≤0.5)

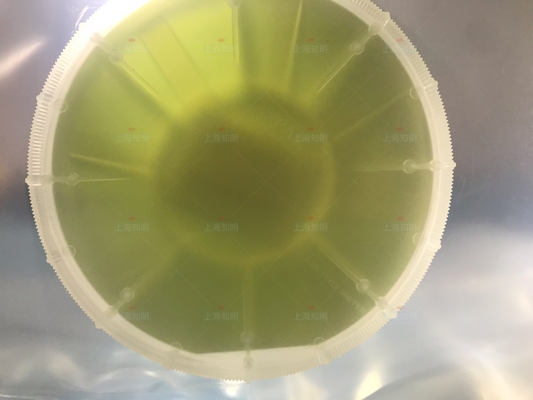

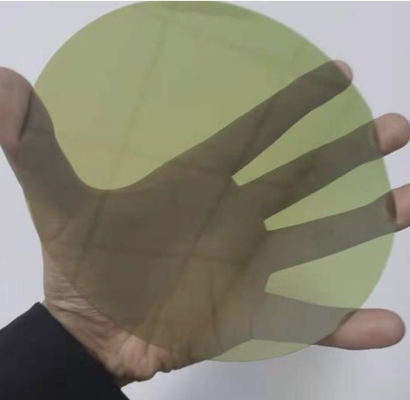

6inch tipo sic substrato di spessore 350um 4H N del diametro 150mm per lo SBD MOS Application 06inch tipo sic substrato di spessore 350um 4H N del diametro 150mm per lo SBD MOS Application 1

Catena industriale

La catena sic industriale del carburo di silicio è divisa nella preparazione materiale del substrato, nella crescita di strato epitassiale, nella fabbricazione del dispositivo e nelle applicazioni a valle. I monocristalli del carburo di silicio sono preparati solitamente dalla trasmissione fisica del vapore (metodo di PVT) e poi gli strati epitassiali sono generati tramite applicazione a spruzzo chimica (metodo di CVD) sul substrato ed i dispositivi pertinenti infine sono fatti. Nella catena industriale sic dei dispositivi, dovuto la difficoltà della tecnologia di fabbricazione del substrato, il valore della catena industriale pricipalmente è concentrato nel collegamento verso l'alto del substrato.

La società di ZMSH fornisce fornisce i wafer di 150mm e di 100mm sic. Con la sua durezza (sic è il secondo materiale più duro nel mondo) e la stabilità nell'ambito del calore e della corrente ad alta tensione, questo materiale sta essendo ampiamente usato in parecchie industrie.

FAQ

Q: Che cosa è il modo del termine di trasporto e di costo e di paga?

: (1) accettiamo in anticipo 50% T/T ed abbiamo lasciato 50% prima della consegna da DHL, da Fedex, dallo SME ecc.

(2) se avete vostro proprio conto preciso, è grande. Se non, potremmo aiutarvi a spedirli.

Il trasporto è conforme allo stabilimento reale.

Q: Che cosa è il vostro MOQ?

: (1) per l'inventario, il MOQ è 3pcs.

(2) per i prodotti su misura, il MOQ è 10pcs su.

Q: Posso personalizzare i prodotti basati sul mio bisogno?

: Sì, possiamo personalizzare il materiale, le specifiche e la forma, dimensione basata sui vostri bisogni.

Q: Che cosa è il termine di consegna?

: (1) per i prodotti standard

Per l'inventario: la consegna è 5 giorni feriali dopo che ordinate.

Per i prodotti su misura: la consegna è 2 o 3 settimane dopo che ordinate.

(2) per i prodotti a forma di speciale, la consegna è 4 settimane lavorative dopo che ordinate.
