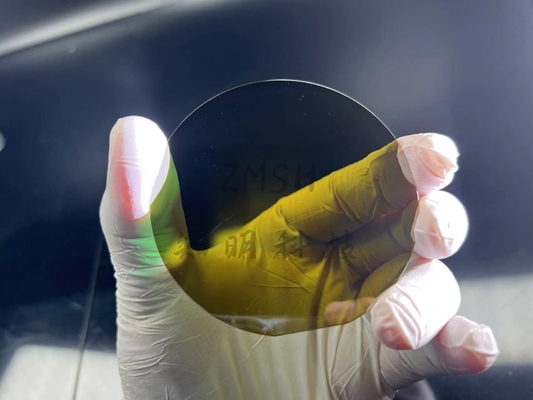

tipo 6H o 4H-N dei wafer del carburo di silicio 2inch o Semi-isolare sic i substrati
4 H-N Type/semi che isolano sic i wafer del carburo di silicio dei substrati 2inch 3inch 6inch
Che cosa è sic un wafer
Sic un wafer è un materiale a semiconduttore che ha proprietà elettriche e termiche eccellenti. È un semiconduttore ad alto rendimento che è ideale per un'ampia varietà di applicazioni. Oltre alla sua alta resistenza termica, inoltre caratterizza un alto livello stesso di durezza.
Classificazione
I substrati del carburo di silicio sic possono essere divisi in due categorie: (4H-SEMI non--dopend e V-verniciato di elevata purezza) substrati semi-isolati del carburo di silicio con alta resistività (resistorivity ≥107Ω·cm) e substrati conduttivi del carburo di silicio con resistività bassa (la gamma di resistività è 15-30mΩ·cm).
Specificazione per i wafer di 6inch 4H-N sic.
(2inch, 3inch 4inch, sic il wafer 8inch inoltre è disponibile)
Grado |
Produzione zero di MPD Grado (grado di Z) |
Grado di produzione standard (grado di P) |
Grado fittizio (Grado di D) |
|
Diametro | 99,5 mm~100.0 millimetro | |||
Spessore | 4H-N | 350 μm±20 μm | 350 μm±25 μm | |
4H-SI | 500 μm±20 μm | 500 μm±25 μm | ||
Orientamento del wafer | Fuori dall'asse: 4.0°toward <1120> ±0.5°for 4H-N, sull'asse: <0001> ±0.5°for 4H-SI | |||
Densità di Micropipe | 4H-N | ≤0.5cm-2 | cm2 ≤2 | cm2 ≤15 |
4H-SI | ≤1cm-2 | cm2 ≤5 | cm2 ≤15 | |
Resistività del ※ | 4H-N | 0.015~0.025 Ω·cm | 0.015~0.028 Ω·cm | |
4H-SI | ≥1E9 Ω·cm | ≥1E5 Ω·cm | ||
Orientamento piano primario | {10-10} ±5.0° | |||
Lunghezza piana primaria | 32,5 mm±2.0 millimetro | |||
Lunghezza piana secondaria | 18,0 mm±2.0 millimetro | |||
Orientamento piano secondario | Silicio rivolto verso l'alto: 90°CW. da ±5.0° piano principale | |||
Esclusione del bordo | 3 millimetri | |||
LTV/TTV/Bow /Warp | ≤3 μm/≤5 μm/≤15 μm/≤30 μm | ≤10 μm/≤15 μm/≤25 μm/≤40 μm | ||
Rugosità del ※ |
Ra≤1 polacco nanometro | |||
CMP Ra≤0.2 nanometro | Ra≤0.5 nanometro | |||
Crepe del bordo da luce ad alta intensità
|
Nessuno | ≤ cumulativo di lunghezza 10 millimetri, singolo length≤2 millimetro | ||
Piatti della sfortuna da luce ad alta intensità | Area cumulativa ≤0.05% | Area cumulativa ≤0.1% | ||
Aree di Polytype da luce ad alta intensità | Nessuno | Area≤3% cumulativo | ||
Inclusioni visive del carbonio | Area cumulativa ≤0.05% | Area cumulativa ≤3% | ||
Graffi della superficie del silicio da luce ad alta intensità |
Nessuno | Cumulativo len “il diametro di gth≤1×wafer | ||
Bordo Chips High By Intensity Light | Nessuno hanno permesso la larghezza e la profondità di ≥0.2 millimetro | 5 conceduti, ≤1 millimetro ciascuno | ||
Contaminazione di superficie del silicio da ad alta intensità |
Nessuno | |||
Imballaggio | cassetta del Multi-wafer o singolo contenitore del wafer |
Catena industriale
La catena sic industriale del carburo di silicio è divisa nella preparazione materiale del substrato, nella crescita di strato epitassiale, nella fabbricazione del dispositivo e nelle applicazioni a valle. I monocristalli del carburo di silicio sono preparati solitamente dalla trasmissione fisica del vapore (metodo di PVT) e poi gli strati epitassiali sono generati tramite applicazione a spruzzo chimica (metodo di CVD) sul substrato ed i dispositivi pertinenti infine sono fatti. Nella catena industriale sic dei dispositivi, dovuto la difficoltà della tecnologia di fabbricazione del substrato, il valore della catena industriale pricipalmente è concentrato nel collegamento verso l'alto del substrato.
La società di ZMSH fornisce fornisce i wafer di 150mm e di 100mm sic. Con la sua durezza (sic è il secondo materiale più duro nel mondo) e la stabilità nell'ambito del calore e della corrente ad alta tensione, questo materiale sta essendo ampiamente usato in parecchie industrie.
Prezzo
La società di ZMSH offre il migliore prezzo sul mercato per i wafer di alta qualità sic ed i substrati sic di cristallo fino a sei (6) diametro di pollice. Le nostre garanzie di corrispondenza di politica di prezzi voi il migliore prezzo per i prodotti sic di cristallo con le specifiche comparabili. CONTATTO Stati Uniti oggi per ottenere la vostra citazione.
Personalizzazione
I prodotti sic di cristallo su misura possono essere fatti per rispondere ai requisiti particolari ed alle specifiche del cliente.
i Epi-wafer possono anche essere su ordine su richiesta.
FAQ
Q: Che cosa è il modo del termine di trasporto e di costo e di paga?
: (1) accettiamo in anticipo 50% T/T ed abbiamo lasciato 50% prima della consegna da DHL, da Fedex, dallo SME ecc.
(2) se avete vostro proprio conto preciso, è grande. Se non, potremmo aiutarvi a spedirli.
Il trasporto è conforme allo stabilimento reale.
Q: Che cosa è il vostro MOQ?
: (1) per l'inventario, il MOQ è 3pcs.
(2) per i prodotti su misura, il MOQ è 10pcs su.
Q: Posso personalizzare i prodotti basati sul mio bisogno?
: Sì, possiamo personalizzare il materiale, le specifiche e la forma, dimensione basata sui vostri bisogni.
Q: Che cosa è il termine di consegna?
: (1) per i prodotti standard
Per l'inventario: la consegna è 5 giorni feriali dopo che ordinate.
Per i prodotti su misura: la consegna è 2 o 3 settimane dopo che ordinate.
(2) per i prodotti a forma di speciale, la consegna è 4 settimane lavorative dopo che ordinate.
