Dimensione trasparente di SIC Crystal Optical Lens 4H-SEMI Customzied

Name: Dimensione trasparente di SIC Crystal Optical Lens 4H-SEMI Customzied
Brand: SHANGHAI FAMOUS TRADE CO.,LTD
SKU: elevata purezza 4h-semi non-verniciato
Price: 400 USD
Availability: InStock

Dettagli del prodotto

Luogo di origine: La Cina

Marca: zmkj

Certificazione: ROHS

Numero di modello: elevata purezza 4h-semi non-verniciato

Termini di pagamento e spedizione

Quantità di ordine minimo: 3pcs

Prezzo: 400USD/pcs

Imballaggi particolari: Imballato nell'ambiente della stanza pulita della classe A 100, in cassette di singoli contenitori d

Tempi di consegna: 10-20Days

Termini di pagamento: Western Union, T/T

Capacità di alimentazione: 5000pcs/Months

Ottenga il migliore prezzo

Dettagli del prodotto

Descrizione di prodotto

Evidenziare:
                                                                                                                                                                                                                                                                                                                                                                                Lente ottica di 4H-SEMI SIC, Lente a cristallo di 4H-SEMI SIC, lente a cristallo customzied di SIC di dimensione


Materiale:	cristallo del carburo di silicio	DIMENSIONE:	40X5X2mm
Applicazione:	Ottico	Resistività:	>1E7 o 0.015~0.28Ω.cm
Tipo:	4H-SEMI	Spessore:	2mm
Superficie:	DSP	Orientamento:	0° fuori dall'c-asse
durezza del MOS:	9,2	Temperatura di uso:	《2000°

Materiale:	cristallo del carburo di silicio
DIMENSIONE:	40X5X2mm
Applicazione:	Ottico
Resistività:	>1E7 o 0.015~0.28Ω.cm
Tipo:	4H-SEMI
Spessore:	2mm
Superficie:	DSP
Orientamento:	0° fuori dall'c-asse
durezza del MOS:	9,2
Temperatura di uso:	《2000°

Dimensione trasparente di SIC Crystal Optical Lens 4H-SEMI Customzied

Lente ottica sic di cristallo trasparente 4H-SEMI dei wafer DSP di elevata purezza HPSI 4H-SEMI 4H-N 10X10mm 5x5mm sic dalla dimensione customzied

Applicazione del carburo di silicio nell'industria del dispositivo di potere

Di prestazione dell'unità del silicio di si di silicio del carburo nitruro di gallio GaN sic
EV di intervallo di banda 1,12 3,26 3,41
Campo elettrico MV/cm di ripartizione 0,23 2,2 3,3
Mobilità di elettrone cm^2/Vs 1400 950 1500
Vada alla deriva la velocità 10^7 cm/s 1 2,7 2,5
Conducibilità termica W/cmK 1,5 3,8 1,3

ZMSH offre sic il wafer e l'epitassia: Sic il wafer è l'ampio materiale a semiconduttore del bandgap della terza generazione con la prestazione eccellente. Presenta i vantaggi di ampio bandgap, di alta conducibilità termica, del campo elettrico di alta ripartizione, di alta temperatura intrinseca, della resistenza di radiazione, di buona stabilità chimica e di alta velocità di deriva di saturazione dell'elettrone. Sic il wafer ha inoltre grandi prospettive dell'applicazione nello spazio aereo, nel transito della ferrovia, nella produzione di energia fotovoltaica, nel trasporto di energia, nei nuovi veicoli di energia ed in altri campi e porterà i cambiamenti rivoluzionari alla tecnologia di elettronica di potenza. Il si affronta o il fronte di C è CMP come grado epi-pronto, imballato dal gas dell'azoto, ogni wafer è in un contenitore del wafer, sotto stanza di classe pulita 100.

sic i wafer Epi-pronti ha tipo di N o Semi-isolando, il suo polytype è 4H o 6H nelle qualità differenti, la densità di Micropipe (MPD): Libero, <5>

2. i substrati graduano della nostra dimensione standard

Specificazione a 4 pollici del substrato del carburo di silicio del diametro (sic)
Grado		Grado zero di MPD	Grado di produzione	Grado di ricerca	Grado fittizio
Diametro		76,2 mm±0.3 millimetro o 100±0.5mm;
Spessore		500±25um
Orientamento del wafer		0° fuori (0001) dall'asse
Densità di Micropipe		cm2 ≤1	cm2 ≤5	cm2 ≤15	cm2 ≤50
Resistività	4H-N	0.015~0.028 Ω•cm
	6H-N	0.02~0.1 Ω•cm
	4/6H-SI	≥1E7 Ω·cm
Piano primario e lunghezza		{10-10} ±5.0°, 32,5 mm±2.0 millimetro
Lunghezza piana secondaria		18.0mm±2.0 millimetro
Orientamento piano secondario		Silicio rivolto verso l'alto: 90° CW. da ±5.0° piano principale
Esclusione del bordo		3 millimetri
TTV/Bow /Warp		≤15μm/≤25μm/≤40μm
Rugosità		Ra≤1 polacco nanometro, CMP Ra≤0.5 nanometro
Crepe da luce ad alta intensità		Nessuno		1 conceduto, ≤2 millimetro	≤ cumulativo 10mm, singolo length≤2mm di lunghezza

Piatti della sfortuna da luce ad alta intensità		Area cumulativa ≤1%		Area cumulativa ≤1%	Area cumulativa ≤3%
Aree di Polytype da luce ad alta intensità		Nessuno		Area cumulativa ≤2%	Area cumulativa ≤5%

Sic wafer & lingotti 2-6inch e l'altra dimensione su misura anche può essere fornito.

esposizione del dettaglio 3.Products

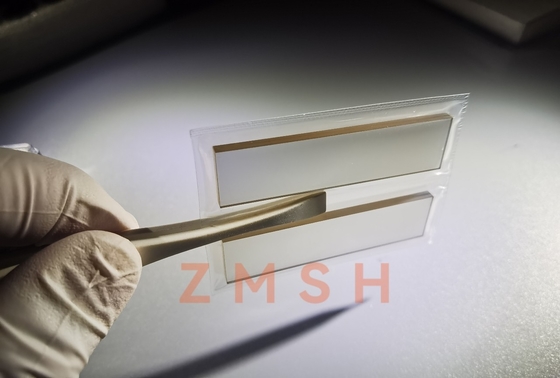

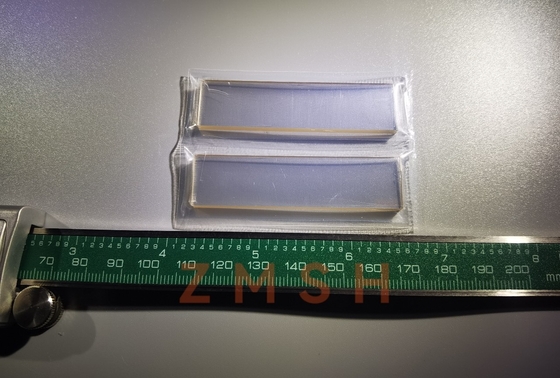

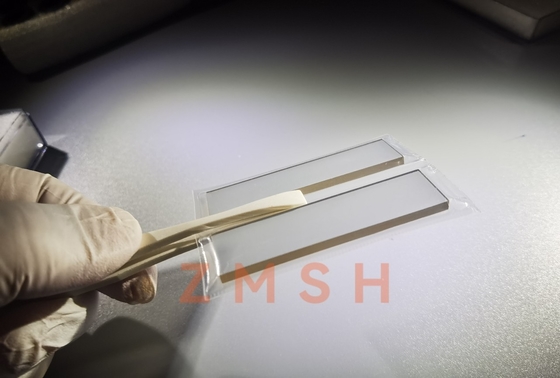

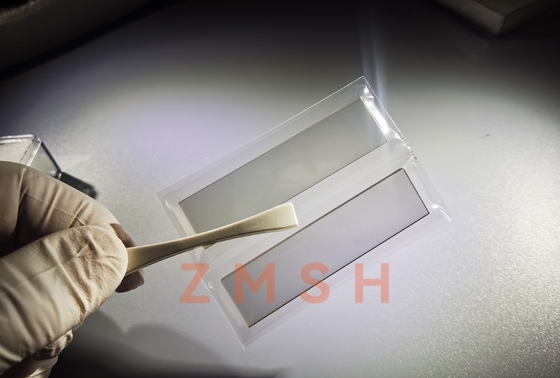

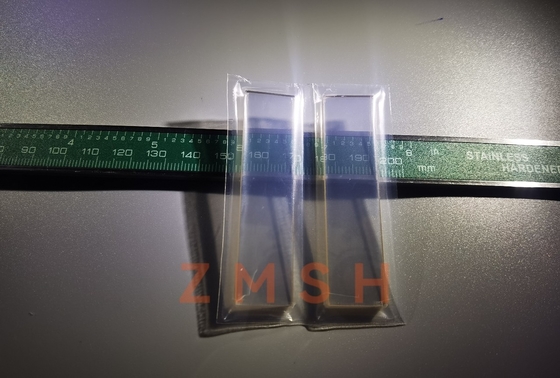

Dimensione trasparente di SIC Crystal Optical Lens 4H-SEMI Customzied 0

Dimensione trasparente di SIC Crystal Optical Lens 4H-SEMI Customzied 1

Consegna & pacchetto

FAQ

Q1. È la vostra società una fabbrica o una società commerciale?
Siamo la fabbrica ed anche possiamo fare l'esportazione.
Q2.Is voi solo lavoro della società con sic l'affare?
sì; tuttavia non coltiviamo sic il di cristallo dall'auto.
Q3. Potreste fornire il campione?
Sì, possiamo fornire il campione dello zaffiro secondo il requisito del cliente
Q4. Avete di azione sic dei wafer?
teniamo solitamente alcuni wafer di dimensione standard sic dai wafer 2-6inch in azione
Q5.Where è la vostra società individuata.
La nostra società situata a Schang-Hai, Cina.
Q6. Quanto tempo prenderà per ottenere i prodotti.
Richiederà generalmente 3~4 settimane per elaborare. È di dipendere e da dimensione dei prodotti.
