4H-SEMI sic di cristallo 4" wafer ottico del carburo di silicio

Marchio:	zmkj
Numero di modello:	elevata purezza 4h-semi non-verniciato
MOQ:	3PCS
prezzo:	by required
Tempo di consegna:	10-20days

Informazioni dettagliate

Descrizione di prodotto

Informazioni dettagliate

Luogo di origine:

La Cina

Materiale:

cristallo del carburo di silicio

Dimensione:

3inch o 4inch

Applicazione:

Ottico

Resistività:

>1E7

Tipo:

4h-semi

Spessore:

0.5mm

Superficie:

DSP

Orientamento:

0° fuori dall'c-asse

Imballaggi particolari:

Imballato nell'ambiente della stanza pulita della classe A 100, in cassette di singoli contenitori d

Capacità di alimentazione:

100pcs/months

Evidenziare:

4" wafer ottico del carburo di silicio

Wafer del carburo di silicio 4H-SEMI

SIC Crystal Silicon Carbide Wafer

Descrizione di prodotto

Wafer non-verniciati del carburo di silicio di elevata purezza 4inch 4H-Semi sic per la lente ottica o il dispositivo

Carborundum sic di cristallo del wafer del substrato del carburo di silicio

PROPRIETÀ MATERIALI DEL CARBURO DI SILICIO

Nome di prodotto:

Substrato di cristallo del carburo di silicio (sic)

Descrizione di prodotto:

2-6inch

Parametri tecnici:

Struttura della cellula	Esagonale
Ingraticci costante	= i 3,08 Å c = 15,08 Å
Priorità	ABCACB (6H)
Metodo di crescita	MOCVD
Direzione	Asse di sviluppo o (° parziale 0001) 3,5
Lucidatura	Il si sorge la lucidatura
Bandgap	eV 2,93 (indiretto)
Tipo di conducibilità	N o seimi, elevata purezza
Resistività	0,076 ohm-cm
Costante dielettrica	e (11) = e (22) = 9,66 e (33) = 10,33
Conducibilità termica @ 300K	5 con cm. K
Durezza	9,2 Mohs

Specifiche:

6H 4H N tipo dia2 d'isolamento N tipo «x0.33mm, dia2» x0.43mm, dia2 ' x1mmt, tiro di 10x5mm, di 10x10mm singolo o doppio tiro, Ra <10a>

Imballaggio standard:

borsa pulita 1000 stanza pulita, 100 o singolo imballaggio della scatola

Applicazione del carburo di silicio nell'industria del dispositivo di potere

Di prestazione dell'unità del silicio di si di silicio del carburo nitruro di gallio GaN sic
EV di intervallo di banda 1,12 3,26 3,41
Campo elettrico MV/cm di ripartizione 0,23 2,2 3,3
Mobilità di elettrone cm^2/Vs 1400 950 1500
Vada alla deriva la velocità 10^7 cm/s 1 2,7 2,5
Conducibilità termica W/cmK 1,5 3,8 1,3

Rispetto ai dispositivi del silicio (si), i dispositivi di potere del carburo di silicio (sic) possono efficacemente raggiungere l'alta efficienza, la miniaturizzazione ed il peso leggero dei sistemi elettronici di potere. La perdita di energia dei dispositivi di potere del carburo di silicio è soltanto 50% di quella dei dispositivi di si, la generazione di calore è soltanto 50% di quella dei dispositivi del silicio ed ha una densità più a corrente forte. Allo stesso livello di potere, il volume di moduli di potere del carburo di silicio è significativamente più piccolo di quello dei moduli di potere del silicio. Prendendo al modulo di potere intelligente IPM come esempio, facendo uso dei dispositivi di potere del carburo di silicio, il volume del modulo può essere ridotta a 1/3 - 2/3 dei moduli di potere del silicio.

Ci sono 3 tipi di diodi di potere del carburo di silicio: Diodi Schottky (SBD), diodi di PIN e diodi Schottky di controllo della barriera di giunzione (JBS). Il dovuto alla barriera di Schottky, SBD ha un'altezza più bassa della barriera di giunzione, in modo dallo SBD presenta il vantaggio di tensione di andata bassa. L'emergenza dello SBD del carburo di silicio ha aumentato la gamma dell'applicazione di SBD da 250V a 1200V. Allo stesso tempo, le sue caratteristiche ad alta temperatura sono buone, dalla temperatura ambiente a 175°C hanno limitato dalle coperture, gli aumenti correnti di perdita inversa appena. Nel campo dell'applicazione dei raddrizzatori sopra 3kV, il PiN del carburo di silicio ed i diodi del carburo di silicio JBS hanno attirato l'attenzione dovuto la loro più alta tensione di ripartizione, velocità più velocemente di commutazione, più piccolo volume e peso più leggero che i raddrizzatori al silicio.

Sic a cristallo è un ampio-bandgap materiale importante a semiconduttore. A causa della sua alta conducibilità termica, l'alto tasso del flusso elettronico, alta intensità di campo di ripartizione e proprietà fisiche e chimiche stabili, è ampiamente usato nella temperatura elevata, in apparecchi elettronici di alto potere e di alta frequenza. Ci sono più di 200 tipi sic di cristalli che sono stati scoperti finora. Fra loro, i cristalli 4H- e 6H-SiC sono stati forniti commercialmente. Tutti appartengono al gruppo del punto di 6mm ed avere un effetto ottico non lineare di secondo ordine. Semi-isolando sic gli a cristallo sia visibile e medio. La banda infrarossa ha un'più alta trasmissione. Di conseguenza, i dispositivi optoelettronici basati sic sugli a cristallo sono molto adatti ad applicazioni negli ambienti estremi quali temperatura elevata ed alta pressione. il cristallo d'isolamento 4H-SiC si è rivelato essere un nuovo tipo di cristallo ottico non lineare di mezzo infrarosso. Rispetto ai cristalli ottici non lineari di mezzo infrarosso comunemente usato, sic il cristallo ha un ampio intervallo di banda (3.2eV) dovuto il cristallo. , Alta conducibilità termica (490W/m·K) e la grande energia di legame (5eV) fra il si-c, rendente sic di cristallo hanno un'alta soglia di danno del laser. Di conseguenza, il cristallo d'isolamento 4H-SiC come cristallo non lineare di conversione di frequenza presenta gli ovvi vantaggi nella produzione del laser ad alta potenza di mezzo infrarosso. Quindi, nel campo dei laser ad alta potenza, sic a cristallo è un cristallo ottico non lineare con le vaste prospettive dell'applicazione. Tuttavia, la ricerca corrente basata sulle proprietà non lineari sic dei cristalli e delle applicazioni riferite non è ancora completa. Questo lavoro prende le proprietà ottiche non lineari dei cristalli 4H- e 6H-SiC come il contenuto principale della ricerca e mira a risolvere alcuni problemi di base sic dei cristalli in termini di proprietà ottiche non lineari, in modo da promuovere l'applicazione sic dei cristalli nel campo dell'ottica non lineare. Una serie di lavoro relativo è stata effettuata teoricamente e sperimentalmente. I risultati della ricerca principali sono come segue: 　　 In primo luogo, le proprietà ottiche non lineari di base sic degli a cristallo sono studiate. La rifrazione variabile della temperatura dei cristalli 4H- e 6H-SiC nelle bande di mezzo infrarosso e visibili (404.7nm~2325.4nm) è stata provata e l'equazione di Sellmier dell'indice di rifrazione variabile della temperatura misura. La teoria di modello del singolo oscillatore è stata usata per calcolare la dispersione del coefficiente termo-ottico. Una spiegazione teorica è data; l'influenza dell'effetto termo-ottico sulla corrispondenza di fase degli a cristallo 4H- e 6H-SiC è studiata. I risultati indicano che la corrispondenza di fase degli a cristallo 4H-SiC non è colpita dalla temperatura, mentre i cristalli 6H-SiC ancora non possono raggiungere la corrispondenza di fase della temperatura. circostanza. Inoltre, il fattore di raddoppiamento di frequenza di semi-isolamento dell'a cristallo 4H-SiC è stato provato con il metodo della frangia del creatore.　　 In secondo luogo, la generazione di parametro di femtosecondo e la prestazione ottiche di amplificazione di a cristallo 4H-SiC è studiata. La corrispondenza di fase, la velocità di gruppo che corrispondono, il migliore angolo non collinear e migliore la lunghezza di cristallo del cristallo 4H-SiC pompati dal laser di femtosecondo 800nm sono analizzati teoricamente. Facendo uso del laser di femtosecondo con una lunghezza d'onda di uscita 800nm dal Ti: Il laser dello zaffiro come la fonte della pompa, facendo uso della tecnologia parametrica ottica a due stadi di amplificazione, facendo uso di un cristallo d'isolamento spesso 3.1mm 4H-SiC come cristallo ottico non lineare, nell'ambito della corrispondenza di fase di 90°, per la prima volta, un laser di mezzo infrarosso con una lunghezza d'onda concentrare di 3750nm, una singola energia di impulso fino a 17μJ e una larghezza di impulso di 70fs è stato ottenuto sperimentalmente. Il laser di femtosecondo 532nm è utilizzato come la luce della pompa e sic l'a cristallo è 90° fase-abbinato per generare la luce di segnalazione con una lunghezza d'onda del centro dell'uscita di 603nm con i parametri ottici. In terzo luogo, la prestazione d'ampliamento spettrale di semi-isolamento del 4H-SiC di cristallo come medium ottico non lineare è studiata. I risultati sperimentali indicano che la larghezza di mezzo massimo degli aumenti estesi di spettro con la lunghezza di cristallo e l'incidente di densità di potenza del laser sul cristallo. L'aumento lineare può essere spiegato dal principio di modulazione di auto-fase, che pricipalmente è causata tramite la differenza dell'indice di rifrazione del cristallo con l'intensità della luce incidente. Allo stesso tempo, è analizzato che nella cronologia genealogica di femtosecondo, l'indice di rifrazione non lineare sic del cristallo può pricipalmente essere attribuito agli elettroni rilegati nel cristallo ed agli elettroni liberi nella banda di conduzione; e la tecnologia di z-ricerca è usata per studiare preliminarmente sic il di cristallo sotto il laser 532nm. Assorbimento non lineare e prestazione non lineare di indice di rifrazione.

2. i substrati graduano della norma

Specificazione a 4 pollici del substrato del carburo di silicio del diametro (sic)
Grado		Grado zero di MPD	Grado di produzione	Grado di ricerca	Grado fittizio
Diametro		76,2 mm±0.3 millimetro o 100±0.5mm;
Spessore		500±25um
Orientamento del wafer		0° fuori (0001) dall'asse
Densità di Micropipe		cm2 ≤1	cm2 ≤5	cm2 ≤15	cm2 ≤50
Resistività	4H-N	0.015~0.028 Ω•cm
	6H-N	0.02~0.1 Ω•cm
	4/6H-SI	≥1E7 Ω·cm
Piano primario e lunghezza		{10-10} ±5.0°, 32,5 mm±2.0 millimetro
Lunghezza piana secondaria		18.0mm±2.0 millimetro
Orientamento piano secondario		Silicio rivolto verso l'alto: 90° CW. da ±5.0° piano principale
Esclusione del bordo		3 millimetri
TTV/Bow /Warp		≤15μm/≤25μm/≤40μm
Rugosità		Ra≤1 polacco nanometro, CMP Ra≤0.5 nanometro
Crepe da luce ad alta intensità		Nessuno		1 conceduto, ≤2 millimetro	≤ cumulativo 10mm, singolo length≤2mm di lunghezza

Piatti della sfortuna da luce ad alta intensità		Area cumulativa ≤1%		Area cumulativa ≤1%	Area cumulativa ≤3%
Aree di Polytype da luce ad alta intensità		Nessuno		Area cumulativa ≤2%	Area cumulativa ≤5%

Sic wafer & lingotti 2-6inch e l'altra dimensione su misura anche può essere fornito.

esposizione del dettaglio 3.Products

4H-SEMI sic di cristallo 4" wafer ottico del carburo di silicio 0

4H-SEMI sic di cristallo 4" wafer ottico del carburo di silicio 1

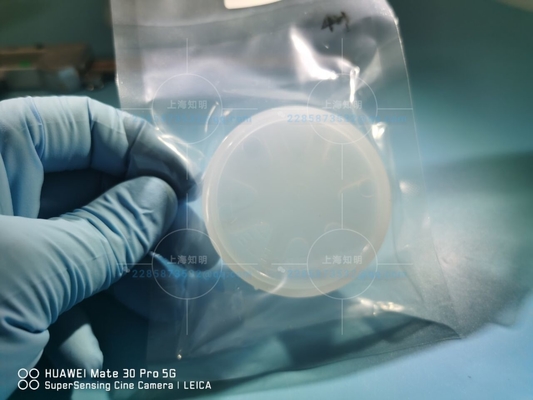

Consegna & pacchetto

4H-SEMI sic di cristallo 4" wafer ottico del carburo di silicio 3

FAQ

Q1. È la vostra società una fabbrica o una società commerciale?
Siamo la fabbrica ed anche possiamo fare l'esportazione.
Q2.Is voi solo lavoro della società con sic l'affare?
sì; tuttavia non coltiviamo sic il di cristallo dall'auto.
Q3. Potreste fornire il campione?
Sì, possiamo fornire il campione dello zaffiro secondo il requisito del cliente
Q4. Avete di azione sic dei wafer?
teniamo solitamente alcuni wafer di dimensione standard sic dai wafer 2-6inch in azione
Q5.Where è la vostra società individuata.
La nostra società situata a Schang-Hai, Cina.
Q6. Quanto tempo prenderà per ottenere i prodotti.
Richiederà generalmente 3~4 settimane per elaborare. È di dipendere e da dimensione dei prodotti.
