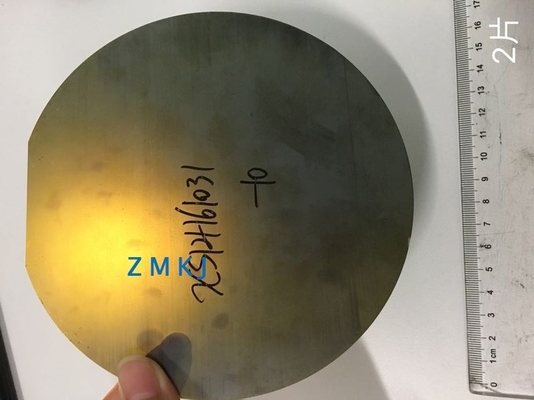

Spessore fittizio del wafer Dia150mm 4H-N 500mm del substrato del grado 6Inch sic

Marchio:	zmsh
Numero di modello:	6inch-001
MOQ:	1pcs
prezzo:	by case by FOB
Tempo di consegna:	all'interno di 40days

Informazioni dettagliate

Descrizione di prodotto

Informazioni dettagliate

Luogo di origine:

La Cina

applicazioni:

dispositivo, principale, 5G, rivelatore, elettronica di potenza

industria:

wafer di semicondctor

materiale:

semiconduttore sic

colore:

verde o bianco o blu

durezza:

9,0

tipo:

4H, 6H, verniciato, NO--verniciato,

Imballaggi particolari:

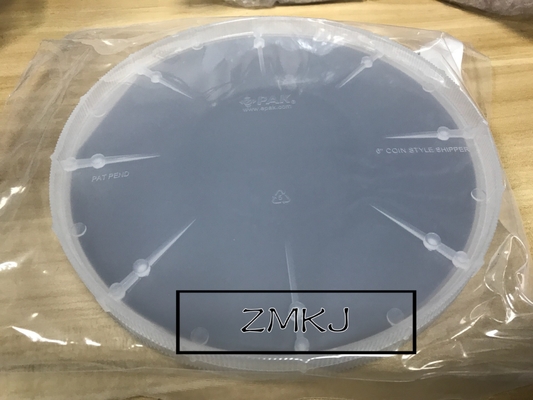

Imballato nell'ambiente della stanza pulita della classe A 100, in cassette di singoli contenitori d

Capacità di alimentazione:

50pcs/months

Evidenziare:

sic wafer

sic substrato

Descrizione di prodotto

6inch sic substrati, 6inch sic wafer, lingotti sic di cristallo,

blocco sic a cristallo, sic substrati a semiconduttore, wafer del carburo di silicio

Diametro a 6 pollici, specificazione del substrato del carburo di silicio (sic)
Grado		Grado zero di MPD	Grado di produzione	Grado di ricerca	Grado fittizio

Diametro		150,0 mm±0.2mm

ThicknessΔ		350 μm±25μm o 500±25un

Orientamento del wafer		Fuori dall'asse: 4.0° verso< 1120=""> ±0.5° per l'asse di 4 H-N On: <0001> ±0.5° per 6H-SI/4H-SI

Piano primario		{10-10} ±5.0°

Lunghezza piana primaria		47,5 mm±2.5 millimetro

Esclusione del bordo		3 millimetri

TTV/Bow /Warp		≤15μm/≤40μm/≤60μm

Densità di Micropipe		cm2 ≤1	cm2 ≤5	cm2 ≤15	cm2 ≤100

Resistività	4H-N	0.015~0.028 Ω·cm

	4/6H-SI	≥1E5 Ω·cm

Rugosità		Ra≤1 polacco nanometro

		CMP Ra≤0.5 nanometro

Crepe da luce ad alta intensità		Nessuno		1 conceduto, ≤2 millimetro	≤ cumulativo 10mm, singolo length≤2mm di lunghezza

Piatti della sfortuna da luce ad alta intensità		Area cumulativa ≤1%		Area cumulativa ≤2%	Area cumulativa ≤5%

Aree di Polytype da luce ad alta intensità		Nessuno		Area≤2% cumulativo	Area≤5% cumulativo

Graffi da luce ad alta intensità		3 graffi alla lunghezza cumulativa del diametro 1×wafer		5 graffi alla lunghezza cumulativa del diametro 1×wafer	5 graffi alla lunghezza cumulativa del diametro 1×wafer


Chip del bordo		Nessuno		3 conceduti, ≤0.5 millimetro ciascuno	5 conceduti, ≤1 millimetro ciascuno

Contaminazione da luce ad alta intensità		Nessuno

Poiché il cristallo di dimensione 6inch coltiva le difficoltà tecniche dei &process (avvolti e che lucidano), possiamo fornire appena il grado fittizio 6inch come prodotti comuni in 30days e le produzioni classificano ma dovendo essere riservato a 90days.
