tipo grado di 2inch 3inch Dia100m 4H-N di produzione del wafer del carburo di silicio per il dispositivo a semiconduttore

Grande immagine : tipo grado di 2inch 3inch Dia100m 4H-N di produzione del wafer del carburo di silicio per il dispositivo a semiconduttore

Dettagli:

Luogo di origine:	La Cina
Marca:	zmkj
Numero di modello:	4inch--N, 4H-semi

Termini di pagamento e spedizione:

Quantità di ordine minimo:	1pcs
Prezzo:	by required
Imballaggi particolari:	Imballato nell'ambiente della stanza pulita della classe A 100, in cassette di singoli contenitori d
Tempi di consegna:	10-20days
Capacità di alimentazione:	100pcs/months

Contatto

Descrizione di prodotto dettagliata

Materiale:	sic cristallo	Industria:	wafer a semiconduttore
Applicazione:	semiconduttore, principale, dispositivo, elettronica di potenza, 5G	Colore:	blu, verde, bianco
Tipo:	4H, 6H, HA VERNICIATO, nessuna elevata purezza verniciata e
Evidenziare:	substrato del carburo di silicio , sic substrato

tipo di produzione del grado del grado substrati FITTIZI sic, substrati di 4inch dia100m 4H-N del carburo di silicio per il dispositivo a semiconduttore,

Campi di applicazione

1 diodo Schottky di alto potere ed ad alta frequenza degli apparecchi elettronici,

JFET, BJT, PiN, diodi, IGBT, MOSFET

2 dispositivi optoelettronici: pricipalmente utilizzato in GaN/nel materiale sic blu del substrato del LED (GaN/sic) LED

Advantagement

• Disadattamento basso della grata
• Alta conducibilità termica
• Basso consumo energetico
• Caratteristiche transitorie eccellenti
• Alto intervallo di banda

Carborundum sic di cristallo del wafer del substrato del carburo di silicio

PROPRIETÀ MATERIALI DEL CARBURO DI SILICIO

Nome di prodotto:

Substrato di cristallo del carburo di silicio (sic)

Descrizione di prodotto:

2-6inch

Parametri tecnici:

Struttura della cellula	Esagonale
Ingraticci costante	= i 3,08 Å c = 15,08 Å
Priorità	ABCACB (6H)
Metodo di crescita	MOCVD
Direzione	Asse di sviluppo o (° parziale 0001) 3,5
Lucidatura	Il si sorge la lucidatura
Bandgap	eV 2,93 (indiretto)
Tipo di conducibilità	N o seimi, elevata purezza
Resistività	0,076 ohm-cm
Costante dielettrica	e (11) = e (22) = 9,66 e (33) = 10,33
Conducibilità termica @ 300K	5 con cm. K
Durezza	9,2 Mohs

Specifiche:

6H 4H N tipo dia2 d'isolamento N tipo «x0.33mm, dia2» x0.43mm, dia2 ' x1mmt, tiro di 10x5mm, di 10x10mm singolo o doppio tiro, Ra <10a>

Imballaggio standard:

borsa pulita 1000 stanza pulita, 100 o singolo imballaggio della scatola

2. i substrati graduano della norma

Specificazione a 4 pollici del substrato del carburo di silicio del diametro (sic)
Grado		Grado zero di MPD	Grado di produzione	Grado di ricerca	Grado fittizio
Diametro		100,0 mm±0.5 millimetro
Spessore		350 μm±25μm (lo spessore 200-500um inoltre è giusto)
Orientamento del wafer		Fuori dall'asse: 4.0° verso <1120> ±0.5° per 4H-N/4H-SI sull'asse: <0001> ±0.5° per 6H-N/6H-SI/4H-N/4H-SI
Densità di Micropipe		cm2 ≤1	cm2 ≤5	cm2 ≤15	cm2 ≤50
Resistività	4H-N	0.015~0.028 Ω•cm
	6H-N	0.02~0.1 Ω•cm
	4/6H-SI	≥1E5 Ω·cm
Piano primario e lunghezza		{10-10} ±5.0°, 32,5 mm±2.0 millimetro
Lunghezza piana secondaria		18.0mm±2.0 millimetro
Orientamento piano secondario		Silicio rivolto verso l'alto: 90° CW. da ±5.0° piano principale
Esclusione del bordo		3 millimetri
TTV/Bow /Warp		≤15μm/≤25μm/≤40μm
Rugosità		Ra≤1 polacco nanometro, CMP Ra≤0.5 nanometro
Crepe da luce ad alta intensità		Nessuno		1 conceduto, ≤2 millimetro	≤ cumulativo 10mm, singolo length≤2mm di lunghezza

Piatti della sfortuna da luce ad alta intensità		Area cumulativa ≤1%		Area cumulativa ≤1%	Area cumulativa ≤3%
Aree di Polytype da luce ad alta intensità		Nessuno		Area cumulativa ≤2%	Area cumulativa ≤5%
Graffi da luce ad alta intensità		3 graffi alla lunghezza cumulativa del diametro 1×wafer		5 graffi alla lunghezza cumulativa del diametro 1×wafer	5 graffi alla lunghezza cumulativa del diametro 1×wafer
chip del bordo		Nessuno		3 conceduti, ≤0.5 millimetro ciascuno	5 conceduti, ≤1 millimetro ciascuno
Contaminazione da luce ad alta intensità		Nessuno

Sic wafer & lingotti 2-6inch e l'altra dimensione su misura anche può essere fornito.

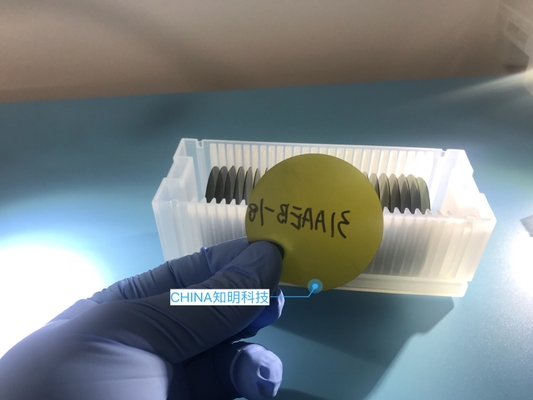

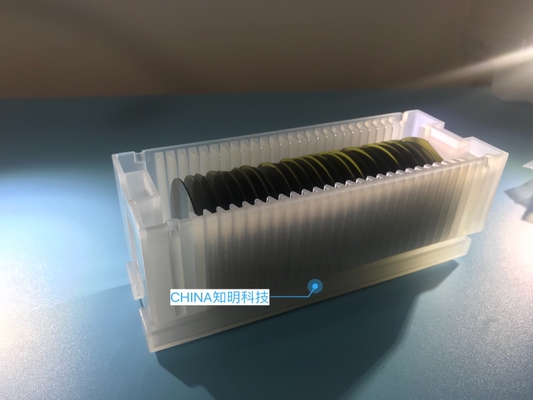

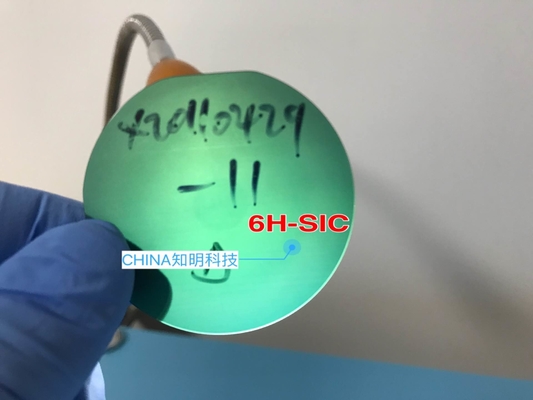

3.Pictures dei prodotti di consegna prima

Consegna & pacchetto
