| Marchio: | ZMSH |
| MOQ: | 25 |
| Tempo di consegna: | 2-4 settimane |
| Condizioni di pagamento: | T/T |

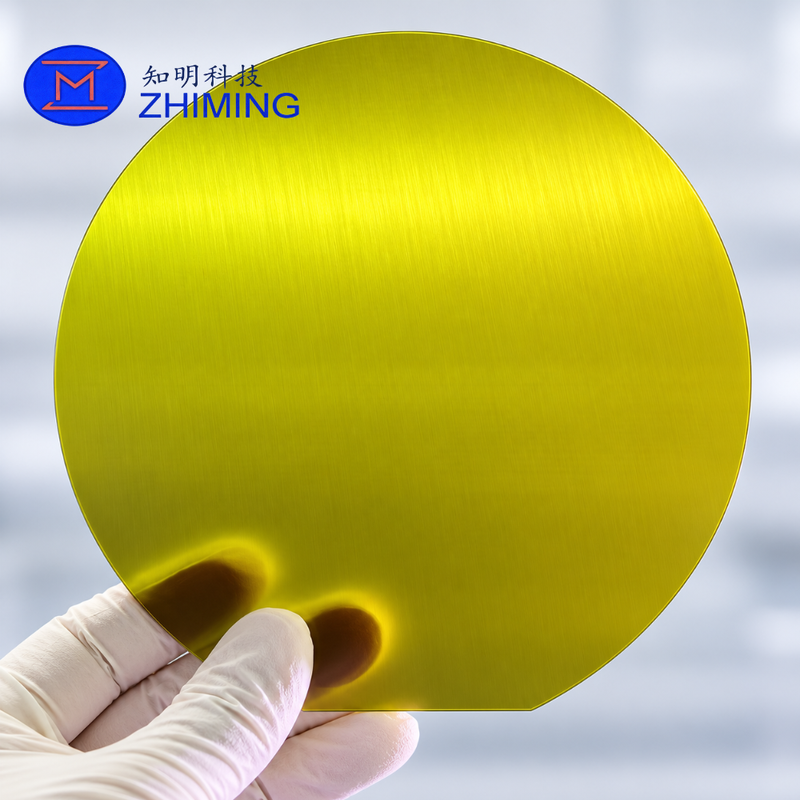

Il nostro Wafer SiC As-Cut da 6 pollici è prodotto direttamente da lingotti di cristallo di carburo di silicio di alta qualità attraverso una precisione di taglio del filo.Il wafer mantiene la condizione originale della superficie tagliata senza ulteriore macinazione, lappatura, lucidatura o lavorazione CMP.
Rispetto ai substrati di SiC lucidati, i wafer a taglio offrono una soluzione più conveniente per i clienti che richiedono wafer di carburo di silicio grezzo per l'elaborazione, l'assottigliamento, la rettifica, la lavorazione,lucidatura, calibrazione delle attrezzature, sviluppo dei processi o prova dei materiali.
I wafer possono essere forniti con spessore personalizzato, tipo di cristallo, tipo di conducibilità, orientamento e condizione della superficie in base alle esigenze del cliente.
Wafer in carburo di silicio da 6 pollici / 150 mm
Superficie tagliata grezza / come tagliata
Nessuna CMP o lucidatura finale
Confezionati per la lavorazione di materie plastiche o di materie plastiche
Disponibile in diversi tipi di cristalli di SiC
Spessore personalizzabile
Adatti a prove di attrezzature e allo sviluppo di processi
Costo inferiore rispetto ai substrati di SiC lucidati
Specifiche personalizzate disponibili per la R&S e le applicazioni industriali
| Articolo | Specificità |
|---|---|
| Materiale | Carburo di silicio (SiC) |
| Tipo di prodotto | Wafer a taglio / Wafer a taglio grezzo |
| Diametro | 6 pollici / 150 mm |
| Politipo di cristallo | 4H-SiC / 6H-SiC / su misura |
| Tipo di conduttività | Tipo N / semisolatori / personalizzati |
| Orientazione | (0001) o personalizzato |
| Spessore | Personalizzato |
| Superficie | Non tagliato, non lucidato |
| Trattamento | Filato tagliato |
| L' estremo | Piatto / Notch / Personalizzato |
| Grado | Ricerca / Fingeri / Test / Personalizzato |
| Quantità | Disponibili ordini di campioni e lotti |
Le specifiche finali devono essere confermate in base alle esigenze dell'applicazione e del cliente.
La superficie del Wafer SiC rimane nella condizione originale dopo il taglio del filo e può mostrare segni di taglio visibili o texture lineari della superficie.
Questo tipo di wafer viene normalmente fornito prima:
Smallatura
Lappare
Sottile.
Polizione meccanica
lucidatura CMP
Finitura superficiale
Per i clienti che hanno bisogno di wafer SiC lucidate SSP, DSP o CMP, sono disponibili anche opzioni di elaborazione aggiuntive.
I Wafer a taglio in SiC da 6 pollici sono adatti per la valutazione di macchine da triturazione, piastre di triturazione, abrasivi e parametri di lavorazione.
Possono essere utilizzati come wafer di partenza per lo sviluppo di processi di lucidatura meccanica e di lucidatura meccanica chimica.
Adatti per la manipolazione dei wafer, la macinazione, l'assottigliamento, la lucidatura e la prova di altre apparecchiature per semiconduttori.
Utilizzato da università, istituti di ricerca e produttori di semiconduttori per lo sviluppo di tecnologie di elaborazione di wafer SiC.
Le onde SiC tagliate possono anche essere utilizzate come onde di prova a basso costo quando non sono necessarie superfici lucide di livello di dispositivo.
Adatto per la ricerca relativa alla lavorazione del carburo di silicio, al trattamento superficiale, alla lavorazione dei cristalli e alla caratterizzazione dei materiali.
Per le applicazioni in cui non è necessaria una superficie lucidata di livello di dispositivo, i wafer tagliati possono ridurre significativamente il costo del materiale.
Essi sono particolarmente adatti ai clienti che sviluppano le proprie:
Processi di macinazione di wafer
Processi di sottilizzazione delle wafer
Tecnologia di lucidatura superficiale
Processi CMP
Apparecchiature per semiconduttori
Tecnologia di lavorazione del SiC
Il cliente può eseguire un'elaborazione successiva in base alle proprie esigenze di processo.
Possiamo fornire wafer SiC personalizzate in base alle vostre esigenze tecniche, tra cui:
Diametro della wafer
Spessore della wafer
Tolleranza di spessore
Politipo di cristallo
Tipo di conduttività
Orientazione cristallina
Angolo fuori asse
Configurazione piatta o a tacca
Condizione della superficie
Trattamento dei bordi
Quantità
Altri lavori di macinatura o lucidatura
Per i requisiti specifici dei wafer di prova, si prega di inviarci il disegno o il foglio di specifiche per la valutazione.
In aggiunta alle onde di SiC tagliate, su richiesta è possibile fornire ulteriori lavorazioni:
As-Cut → Grinding → Lapping → SSP → DSP → CMP
Ciò consente ai clienti di acquistare wafer SiC in diverse fasi di lavorazione a seconda delle loro esigenze di produzione o di R&S.
Quando si richiede un preventivo, si prega di fornire le seguenti informazioni:
Diametro della wafer
Spessore richiesto
Politipo di cristallo
Tipo di conduttività
Orientazione cristallina
Condizione della superficie
Requisito di piatto o tacca
Quantità
Applicazione
Eventuali requisiti di tolleranza particolari
Sono disponibili campioni e ordini di lotti personalizzati.
Contattaci per la valutazione tecnica, il preventivo e il tempo di consegna.
