8 pollici SiC Epitaxial Substrato MOS Grade Prime Grade 4H-N Tipo Grande diametro

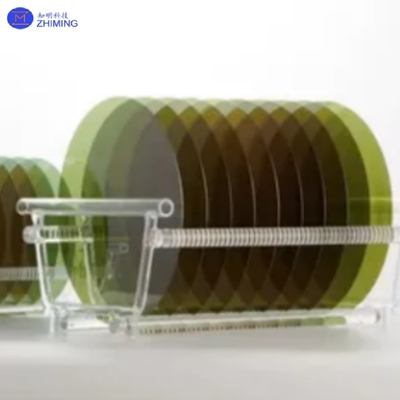

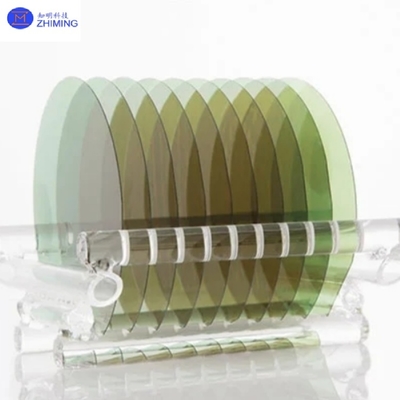

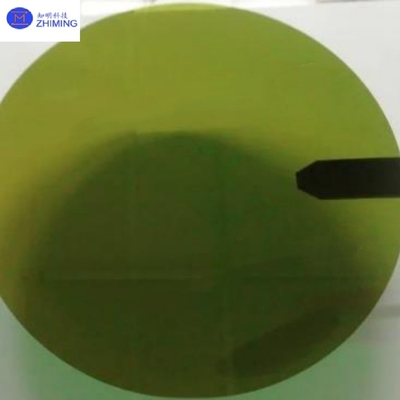

Grande immagine : 8 pollici SiC Epitaxial Substrato MOS Grade Prime Grade 4H-N Tipo Grande diametro

Dettagli:

Place of Origin:	CHINA
Marca:	ZMSH
Certificazione:	rohs
Model Number:	8inch SiC Epitaxial Wafer

Termini di pagamento e spedizione:

Minimum Order Quantity:	25
Prezzo:	by case
Packaging Details:	package in 100-grade cleaning room
Delivery Time:	2-4 weeks
Payment Terms:	T/T
Supply Ability:	1000pcs per month

Contatto

Descrizione di prodotto dettagliata

Diameter:	200mm	Thickness:	500 ±25μm
Epitaxial Thickness:	5-20μm (customizable)	Surface Defect Density:	≤0.5/cm²
Electron Mobility:	≥1000 cm²/(V·s)	Supported Devices:	MOSFET, SBD, JBS, IGBT
Evidenziare:	Sottostrato epitaxiale di 8 pollici di SiC , 8 pollici di SiC epitaxiale , 8 pollici di grado SiC MOS

Riassunto del prodotto di Wafer epitaxiale SiC da 8 pollici

8 pollici SiC Epitaxial Substrato MOS Grade Prime Grade 4H-N Tipo Grande diametro

Come fattore chiave per il progresso dei semiconduttori di terza generazione, i nostri Wafer epitaxiali SiC da 8 pollici raggiungono doppie scoperte nelle prestazioni dei materiali e nell'efficienza di produzione.Con un'area utilizzabile maggiore del 78% (200 mm) rispetto. Wafer da 6 pollici e densità di difetto < 0,2/cm2 attraverso la produzione localizzata, riducono i costi dei dispositivi SiC di > 30%.promuovere la sostituzione domestica e la competitività globale.

Specificità del prodotto di un wafer epitaxiale SiC da 8 pollici

Parametro

Specificità

Diametro

200 mm

Spessore

500 ± 25 μm

Spessore epitaxiale

5-20μm (personalizzabile)

Uniformità dello spessore

≤ 3%

Uniformità del doping (tipo n)

≤ 5%

Densità dei difetti superficiali

≤ 0,5/cm2

Roverezza superficiale (Ra)

≤ 0,5 nm (10μm×10μm scansione AFM)

Campo di ripartizione

≥ 3 MV/cm

Mobilità elettronica

≥ 1000 cm2/V·s

Concentrazione del vettore

5×1013~1×1019 cm−3 (tipo n)

Orientazione cristallina

4H-SiC (all'esterno dell'asse ≤ 0,5°)

Resistenza dello strato tampone

1×1018 Ω·cm (tipo n)

Certificazione automobilistica

Conforme alla norma IATF 16949

Prova HTRB (175°C/1000h)

Drift dei parametri ≤ 0,5%

Dispositivi supportati

MOSFET, SBD, JBS, IGBT

Caratteristiche chiave di un wafer epitaxial SiC da 8 pollici

1Innovazione dei processi

Raggiunge il tasso di crescita epitaxionale di 68,66 μm/h (25% più veloce degli strumenti importati) tramite MOCVD domestico, con <50 μm di curvatura attraverso il legame a basso stress per la decorazione automatica.Questo processo ad alta produttività consente cicli di produzione del 20% più rapidi rispetto ai metodi convenzionali.

2. Scoperte materiali

La concentrazione del vettore graduale (5×1013~1×1019cm−3) riduce il SiC MOSFET R_Dispositivo:Il profilo di doping ottimizzato migliora anche l'efficienza di commutazione del 15% alle alte frequenze (> 100 kHz).

3. Robustezza ambientale

La passivazione resistente all'umidità mantiene la stabilità elettrica > 1000h a 85°C/85% RH, consentendo sistemi di accumulo di energia tropicale..

- Sì.ApplicazionediWafer epitaxiale SiC da 8 pollici.

8 pollici SiC Epitaxial Substrato MOS Grade Prime Grade 4H-N Tipo Grande diametro 1

1. Veicoli elettrici

Abilita inverter di trazione 800V con efficienza del 97%, potenza di picco di 350 kW e autonomia di 1000 km.

2- Ricarica ultra veloce.

Integra i moduli SiC 1200V in caricabatterie raffreddate a liquido per una ricarica di 500 km in 10 minuti.

3Potenza aerospaziale

Moduli resistenti alle radiazioni per satelliti (-55°C~200°C, 200W/in3), a supporto di missioni nello spazio profondo.

4. Calcolo quantistico

Funzionamento stabile a 4K in frigoriferi di diluizione, estendendo la coerenza dei qubit > 1000μs.

Raccomandazioni relative ai prodotti

1. 2 pollici 3 pollici 4 pollici 6 pollici Wafers SiC Epitaxial 4H-N di grado di produzione

2. 6 pollici di SiC Epitaxial Wafer Diametro 150mm 4H-N Tipo 4H-P Tipo Per Comunicazione 5G

Domande frequentiWafer epitaxiale SiC da 8 pollici.

1. D: Quali sono i principali vantaggi delle onde epitaxiali SiC da 8 pollici?

A: i wafer epitaxiali SiC da 8 pollici consentono una maggiore densità di potenza e costi di produzione inferiori rispetto ai wafer da 6 pollici, supportando un 150% in più di strisce per wafer e un 30% in meno di rifiuti di materiale..

2. D: Quali industrie utilizzano wafer epitaxiali a SiC da 8 pollici?- Sì.

A: Critico per gli inverter elettrici, gli inverter solari e le stazioni base 5G a causa della conduttività termica 10 volte superiore e del bandgap 3 volte più ampio del silicio.

Etichette: Wafer epitexial SiC da 8 pollici,#Substrato di carburo di silicio,#Diametro 200mm, #Sfondore 500μm, #Tipo 4H-N, #Grado MOS, #Grado primo, #Grande diametro
