Piastra isolante termica al quarzo personalizzata per sistemi di forni fotovoltaici

La piastra di isolamento termico al quarzo, nota anche come piastra di barriera termica al quarzo o scudo termico del forno al quarzo, è installata attorno all'ingresso o all'uscita di un tubo del forno fotovoltaico o semiconduttore.

Più piastre di quarzo sono generalmente disposte a intervalli controllati utilizzando un supporto di quarzo con fessura corrispondente. Insieme, formano un gruppo barriera termica a strati che aiuta a controllare il trasferimento di calore radiante, ridurre la perdita di calore intorno all'apertura del forno, stabilizzare l'ambiente termico locale e proteggere i componenti circostanti del forno.

Realizzata in quarzo fuso di elevata purezza o quarzo fuso opaco, la piastra offre bassa dilatazione termica, buona resistenza agli shock termici, compatibilità alle alte temperature e basso potenziale di contaminazione. È disponibile una lavorazione personalizzata per piastre circolari, piastre rettangolari, aperture centrali, fessure, tacche, fori di posizionamento e profili di installazione speciali.

Caratteristiche principali

Materiale al quarzo ad alta purezza

Il quarzo fuso di elevata purezza aiuta a ridurre il rischio di contaminazione metallica negli ambienti di trattamento termico di fotovoltaici e semiconduttori.

Bassa dilatazione termica

Il quarzo fuso ha un coefficiente di dilatazione termica molto basso, aiutando la piastra a mantenere la stabilità dimensionale durante i cicli di riscaldamento e raffreddamento.

Design a barriera termica a strati

Quando vengono installate più piastre con una spaziatura controllata, il gruppo aiuta a limitare il trasferimento di calore radiante e convettivo attorno all'apertura del tubo del forno.

Resistenza agli shock termici

Il quarzo fuso funziona bene in caso di variazioni di temperatura quando la piastra è progettata, installata, riscaldata e raffreddata correttamente.

Lavorazione di precisione

Sono disponibili taglio, foratura, molatura, scanalatura e finitura dei bordi CNC per garantire la compatibilità con il tubo del forno, il supporto e il gruppo circostante.

Geometria personalizzata

Il diametro, lo spessore, le aperture, le tacche, le caratteristiche di montaggio e le condizioni della superficie della piastra possono essere realizzati in base a disegni o campioni.

Specifiche del prodotto

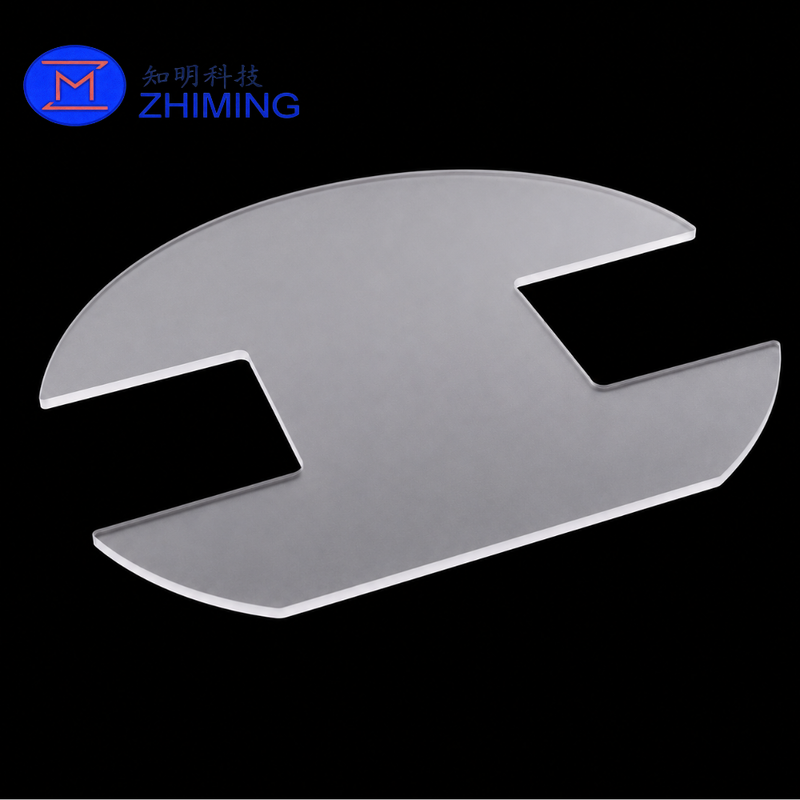

La specifica Ø420 × 5 mm è una dimensione di riferimento per il prodotto visualizzato. Tutte le dimensioni possono essere personalizzate.

Come funziona la piastra isolante al quarzo

La lastra di quarzo viene generalmente utilizzata come parte di un gruppo isolante multistrato piuttosto che come materiale isolante autonomo.

Diverse piastre vengono inserite in un supporto di quarzo scanalato con un traferro controllato tra piastre adiacenti. Questa struttura aiuta:

• Ridurre il trasferimento di calore radiante diretto
• Limitare la perdita di calore attorno all'apertura del forno
• Proteggere le guarnizioni e i componenti meccanici vicini
• Ridurre l'esposizione termica all'esterno del tubo del forno
• Mantenere un posizionamento coerente della placca
• Migliorare la stabilità del gruppo di ingresso del forno
• Semplifica l'ispezione e la sostituzione durante la manutenzione

Le prestazioni termiche effettive dipendono dal numero di piastre, dalla loro spaziatura, dalle condizioni della superficie, dalla temperatura del forno, dal flusso d'aria, dallo spessore delle piastre e dalla posizione di installazione.

Opzioni materiali

Quarzo fuso trasparente

Adatto quando è richiesta elevata purezza, osservazione visiva o trasmissione a infrarossi controllata.

Quarzo fuso opaco

Contiene una microstruttura controllata che aumenta la diffusione della luce e riduce la trasmissione diretta del calore radiante. Viene spesso selezionato per applicazioni di protezione termica e barriera termica nei forni.

Quarzo smerigliato o macinato

Una superficie molata o satinata può aumentare la diffusione della luce e può essere specificata in base ai requisiti di progettazione termica e di installazione.

Il grado di quarzo più adatto deve essere selezionato in base alla purezza richiesta, al comportamento termico, alle condizioni meccaniche e all'atmosfera del forno.

Vantaggi del prodotto

• Adatto per assemblaggi di forni ad alta temperatura
• Basso coefficiente di dilatazione termica
• Buona resistenza ai cicli termici
• Basso potenziale di contaminazione metallica
• Dimensioni lavorate con precisione
• Aperture, fessure e profili dei bordi personalizzati
• Compatibile con supporti al quarzo a fessura
• Facile da ispezionare e sostituire
• Adatto per ambienti di produzione puliti
• Prototipo e produzione in serie disponibili
• Possono essere forniti supporti abbinati
• Imballaggio personalizzato disponibile per componenti fragili

Applicazioni tipiche

• Forni fotovoltaici a diffusione
• Attrezzature per la produzione di celle solari
• Isolamento dell'ingresso e dell'uscita del tubo del forno
• Forni a diffusione per semiconduttori
• Forni di ossidazione dei semiconduttori
• LPCVD e apparecchiature per il trattamento termico
• Assemblaggi forni al quarzo
• Sistemi di reazione ad alta temperatura
• Forni tubolari da laboratorio
• Apparecchiature per il trattamento termico industriale
• Gruppi barriera termica al quarzo personalizzati

Opzioni di progettazione personalizzata

Possiamo produrre lastre isolanti in quarzo con:

• Diametri esterni personalizzati
• Diversi spessori della lamiera
• Fori centrali o grandi aperture
• Tacche sui bordi e asole di posizionamento
• Fori di montaggio o allineamento
• Profili a gradini o incassati
• Superfici rettificate o lucidate
• Bordi smussati o arrotondati
• Planarità e tolleranze personalizzate
• Quarzo trasparente, opaco o satinato
• Supporti al quarzo multi-slot abbinati
• Gruppi completi di piastra e supporto

Per le parti di ricambio, la produzione può basarsi su un disegno tecnico, un file CAD, un campione fisico o le dimensioni misurate dell'attrezzatura.

Processo di produzione

Un tipico processo di produzione include:

1. Selezione del materiale e della qualità del quarzo
2. Taglio lamiera grezza
3. Lavorazione profili CNC
4. Elaborazione di fori, asole e ritagli
5. Levigatura o lucidatura della superficie
6. Smussatura e finitura dei bordi
7. Trattamento antistress quando necessario
8. Pulizia di precisione
9. Controllo dimensionale
10. Ispezione visiva
11. Imballaggio protettivo

Il processo di produzione viene regolato in base al diametro della piastra, allo spessore, alla geometria dell'apertura, ai requisiti della superficie e alla quantità dell'ordine.

Ispezione di qualità

Ogni lastra di isolamento termico in quarzo può essere ispezionata per:

• Diametro esterno o dimensioni complessive
• Spessore della piastra
• Dimensioni di apertura e ritaglio
• Posizioni dei fori e delle asole
• Planarità
• Parallelismo
• Condizioni superficiali
• Qualità dei bordi
• Scheggiature e crepe
• Graffi e difetti di lavorazione
• Aspetto materiale
• Pulizia
• Montare con il supporto corrispondente

I rapporti di ispezione possono essere forniti in base ai requisiti tecnici concordati.

Informazioni richieste per il preventivo

Si prega di fornire:

1. Forma della piastra e dimensioni complessive
2. Diametro del piatto, se circolare
3. Spessore della piastra
4. Dimensioni apertura centrale
5. Disposizione di fori, asole o tacche
6. Requisiti di finitura superficiale
7. Requisiti per il trattamento dei bordi
8. Planarità e tolleranze dimensionali
9. Requisiti relativi al materiale o alla purezza del quarzo
10. Temperatura massima di esercizio
11. Condizioni del ciclo di riscaldamento e raffreddamento
12. Atmosfera della fornace
13. Quantità richiesta
14. Disegno tecnico, file CAD o campione fisico

Se la piastra verrà installata in un supporto al quarzo esistente, fornire anche la larghezza della fessura, la profondità della fessura e lo spazio di montaggio richiesto.

Confezione

Le lastre di quarzo sono fragili e necessitano di un'adeguata protezione dell'imballaggio. I metodi di imballaggio disponibili includono:

• Involucro protettivo pulito
• Separazione delle singole piastre
• Imbottitura in morbida schiuma o EPE
• Inserti in schiuma tagliati su misura
• Cartoni per esportazione rinforzati
• Casse in legno per ordini di grande diametro o in lotti

Le piastre di grande diametro possono essere separate individualmente per ridurre il contatto, i graffi e i danni ai bordi durante il trasporto.

Domande frequenti

1. Qual è la funzione di una lastra termoisolante in quarzo?

Viene utilizzato come parte di un gruppo di barriera termica vicino all'apertura del tubo del forno. Piastre multiple installate con spaziatura controllata aiutano a limitare il trasferimento di calore radiante e a proteggere i componenti del forno vicini.

2. Ø420 × 5 mm è l'unica dimensione disponibile?

No. Ø420 mm con spessore 5 mm è una specifica di riferimento. Diametro, spessore, aperture e altre dimensioni possono essere personalizzate.

3. È possibile fornire sia materiali al quarzo trasparenti che opachi?

SÌ. Sono disponibili opzioni di quarzo trasparente, opaco, rettificato e satinato. Il quarzo opaco viene spesso selezionato quando la riduzione della trasmissione diretta del calore radiante è un requisito importante.

4. La targa può essere realizzata a disegno o campione?

SÌ. Supportiamo la produzione sulla base di disegni tecnici, file CAD, dimensioni delle apparecchiature o campioni fisici.

5. È possibile aggiungere fori, fessure o ritagli speciali?

SÌ. Aperture centrali, fori di posizionamento, tacche sui bordi, fessure di montaggio e profili personalizzati possono essere lavorati con precisione secondo il disegno.

6. È possibile fornire supporti per piastre in quarzo abbinati?

SÌ. Siamo in grado di produrre supporti in quarzo multi-slot abbinati e fornire piastre e supporto come gruppo completo di isolamento del forno.

7. La piastra è adatta al funzionamento continuo a 1.100°C?

Il quarzo fuso può essere adatto a questo intervallo di temperature, ma le prestazioni a lungo termine dipendono dal tipo di quarzo, dalle dimensioni della piastra, dallo spessore, dal carico meccanico, dal metodo di montaggio, dall'atmosfera del forno e dal ciclo termico. È necessario rivedere le condizioni operative complete prima di confermare le specifiche.

8. Come deve essere selezionato lo spessore della lamiera?

Lo spessore deve essere selezionato in base al diametro della piastra, alla larghezza della fessura del supporto, all'orientamento di installazione, al supporto meccanico, alle condizioni termiche, alla durata di servizio richiesta e alla deformazione consentita.
