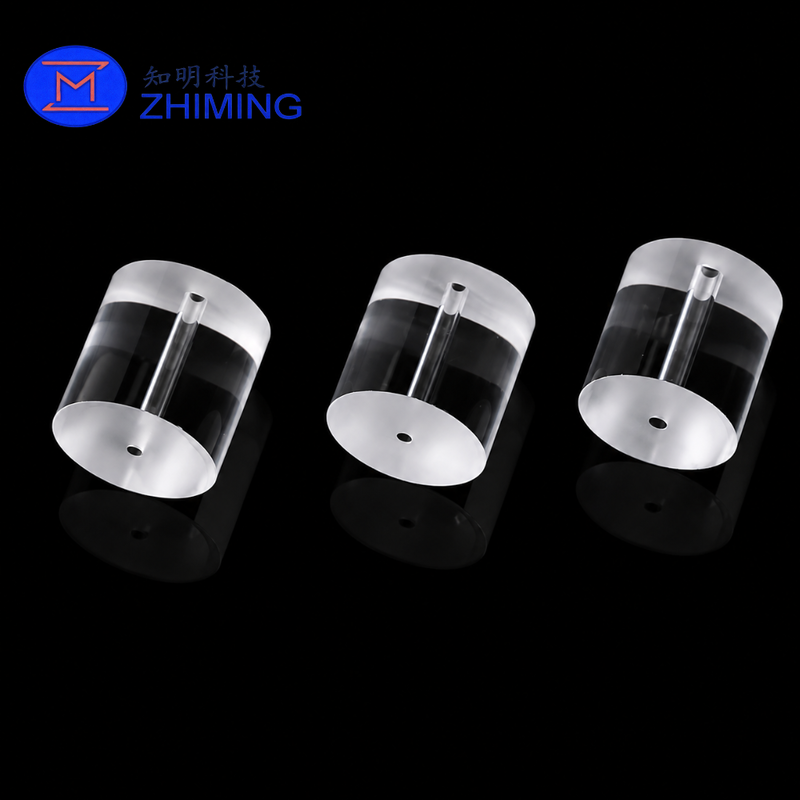

Questo tubo di quarzo a parete spessa su misura è un componente di quarzo fuso compatto e prodotto con precisione, con un corpo cilindrico corto e un foro assiale retto che attraversa il prodotto.La sua struttura è diversa da quella dei tubi di quarzo tradizionali.Il componente ha un diametro esterno relativamente grande, una lunghezza complessiva breve, una parete trasparente spessa e due facce finali piatte e circolari.

Il prodotto contiene un foro continuo attraverso, non ha un portale capillare laterale separato, perché il quarzo fuso è trasparente e rifrange la luce.la parete interna del foro assiale può apparire come un tubo aggiuntivo se visto da determinate angolazioniIn realtà, la struttura interna visibile appartiene al foro singolo attraverso.

A seconda dell'uso previsto, questo prodotto può anche essere descritto come una manica di quarzo, una buscia di quarzo, uno spazzatore di quarzo, un cilindro di quarzo corto o un tubo di silice fuso di precisione.diametro interno, lunghezza, condizione della superficie e tolleranze dimensionali possono essere fabbricate secondo i disegni del cliente.

Disegno cilindrico a parete corta e spessa

La caratteristica più distintiva di questo componente è la sua forma cilindrica compatta. Rispetto ai tubi di quarzo standard, la parete è considerevolmente più spessa rispetto al diametro del foro interno.Questo progetto fornisce materiale di quarzo sufficiente intorno al foro e dà al componente una struttura stabile durante l'usinaggio, pulizia, manipolazione e installazione.

La forma cilindrica corta è particolarmente adatta per i gruppi in cui lo spazio di installazione è limitato.carburo di silicio, vetro o altri componenti di quarzo.

Le possibili funzioni includono:

• posizionamento e spaziatura;
• Isolamento elettrico;
• Isolamento termico;
• Protezione da bastone o filo;
• installazione di sensori;
• Guida a gas o liquido;
• Isolamento degli elettrodi;
• allineamento meccanico;
• Assemblaggio di apparecchiature di alta purezza.

La funzione finale dipende dalle dimensioni, dall'ambiente operativo, dal metodo di assemblaggio e dai requisiti del processo.

Precisione dell'asse attraverso il foraggio

Il foro può essere utilizzato per inserire una canna, un filo, un elettrodo, una termocoppia, un sensore, una fibra ottica o un piccolo tubo.Può anche servire come passaggio per gas o liquidi in attrezzature di laboratorio e industriali personalizzate.

Il diametro interno può essere personalizzato in base alla distanza di montaggio o alla capacità di flusso richiesta.e la concentricità può essere controllata anche secondo il disegno tecnico.

Per le applicazioni che richiedono un allineamento preciso, la relazione tra il foro interno e la superficie cilindrica esterna è importante.Concentricità controllata aiuta il componente inserito rimanere correttamente posizionato all'interno della manica di quarzo.

Le condizioni di foratura disponibili possono includere superfici meccanizzate, macinate, pulite o finite al fuoco.e processo di fabbricazione selezionato.

Materiale di quarzo fuso ad alta purezza

Il tubo può essere fabbricato con quarzo fuso o silice fuso selezionato in base all'applicazione.e attrezzature di laboratorio a causa della sua combinazione di, proprietà elettriche, chimiche e ottiche.

Tra le caratteristiche principali del materiale figurano:

• basso coefficiente di espansione termica;
• Buona resistenza agli urti termici;
• elevato isolamento elettrico;
• Basso potenziale di contaminazione;
• Buona stabilità chimica;
• aspetto trasparente;
• Capacità ad alte temperature;
• Buona stabilità dimensionale in condizioni controllate.

Il quarzo fuso industriale standard, il quarzo di alta purezza e i gradi di silice fuso selezionati possono essere disponibili.trasmissione di lunghezza d'onda, il ciclo termico, l'atmosfera di processo e l'esposizione chimica.

Processo di elaborazione end-face personalizzato

Entrambe le estremità del tubo sono formate da superfici piatte circolari.osservazione ottica, o di tenuta di contatto.

I trattamenti finali disponibili possono includere:

• terra di precisione;
• Fino a lacciare;
• con una larghezza di 20 mm o più
• congelati;
• Polito a fuoco;
• con una lunghezza di 20 mm o più
• L'estremità arrotondata.

La piattazza e il parallelismo possono essere controllati quando la parte deve stare in posizione verticale, adattarsi tra altri componenti o mantenere un accurato allineamento assiale.

Quando si prevede una manipolazione ripetuta, si consiglia di avere i bordi camperati o arrotondati, in modo da ridurre la possibilità di frantumi durante la pulizia, il montaggio, l'imballaggio e il trasporto.

Opzioni di fabbricazione su misura

Questo prodotto è normalmente fabbricato in base a specifiche esigenze di progetto piuttosto che fornito come un elemento standard fisso.

I parametri personalizzabili includono:

Per i piccoli fori interni, le pareti spesse o i requisiti di concentricità stretti, la fattibilità di produzione deve essere valutata prima della produzione.

Capacità di produzione

A seconda delle dimensioni richieste e della quantità di ordine, il componente può essere realizzato da un tubo di quarzo a parete spessa o lavorato con un cilindro di quarzo massiccio.

Le capacità di elaborazione disponibili possono includere:

• Taglio di precisione;
• Perforazioni al quarzo;
• a. apparecchiature per il trattamento di acque di scarico;
• "Trasformazione" per la "produzione" o "produzione" di materiali o di materiali di cui al punto 3A001.a.
• Smalzaggio della superficie finale;
• Lapping;
• Polizione ottica;
• lucidatura a fuoco;
• a. un'ampiezza superiore o uguale a:
• pulizia ad ultrasuoni;
• Pulizia ad alta purezza;
• Imballaggio protettivo personalizzato.

I prototipi possono essere prodotti in quantità per la verifica delle dimensioni e dell'assemblaggio prima della fabbricazione di lotti.

Applicazioni tipiche

Questo tubo di quarzo a parete corta e spessa può essere utilizzato in apparecchiature che richiedono resistenza al calore, isolamento elettrico, pulizia chimica, stabilità dimensionale o osservazione trasparente.

Le applicazioni tipiche sono:

• apparecchiature di elaborazione dei semiconduttori;
• a. apparecchiature per la trasmissione di energia elettrica;
• strumenti di laboratorio;
• attrezzature di prova ad alta temperatura;
• sistemi a vuoto;
• apparecchiature di distribuzione del gas;
• strumenti analitici;
• apparecchiature ottiche;
• sistemi di elaborazione del plasma;
• componenti di protezione dei sensori;
• b. con una lunghezza massima di 20 mm o più;
• Isolamento da termocoppia;
• dispositivi di lavorazione chimica;
• attrezzature di ricerca;
• Assetti di posizionamento di precisione.

Per le applicazioni a gas o liquidi, la pressione di lavoro, il flusso, la temperatura, la struttura di tenuta e il metodo di connessione devono essere confermati prima della produzione.

Vantaggi del prodotto

Geometria compatta

Il design cilindrico corto è adatto alle apparecchiature con spazio di installazione limitato.

Parete di quarzo spessa

Lo spessore della parete consente una struttura stabile e di incorporare un piccolo foro assiale in un corpo di quarzo relativamente grande.

Dimensione del foro personalizzata

Il diametro del foro può essere adattato per le barre, i fili, i sensori, gli elettrodi, le fibre ottiche o i requisiti di passaggio del fluido.

Costruzione trasparente

Il corpo trasparente consente l'ispezione visiva del foro interno e dei componenti inseriti.

Materiale di elevata purezza

Il quarzo è adatto per applicazioni in cui il controllo della contaminazione e la pulizia dei materiali sono importanti.

Personalizzazione di precisione

Le dimensioni, le tolleranze, le superfici finali, la concentricità e gli standard di pulizia possono essere fabbricati in base ai disegni.

Ispezione della qualità

L'ispezione può essere effettuata secondo le specifiche tecniche concordate.

• diametro esterno;
• lunghezza totale;
• diametro del foro;
• spessore della parete;
• posizione del foro;
• Dirittura della foratura;
• Concentricità OD-ID;
• Piattazza della superficie terminale;
• parallelizzazione della faccia finale;
• graffi superficiali;
• chip di bordo;
• Bolle e inclusioni visibili;
• Pulizia delle superfici;
• Condizione dell'imballaggio.

Se necessario, possono essere forniti documenti di ispezione dimensionale e fotografie del prodotto.

Informazioni richieste per la quotazione

Fornire le seguenti informazioni per la valutazione tecnica e la quotazione:

1. diametro esterno;
2. lunghezza totale;
3. diametro del foro;
4. Tolleranze dimensionali;
5. Requisito di concentricità;
6. Finitura della superficie finale;
7. trattamento dei bordi;
8. materiale di quarzo o di grado di purezza;
9. temperatura di funzionamento;
10. applicazione prevista;
11. gas di processo, liquido o mezzo chimico;
12. Quantità dell'ordine;
13. Disegno tecnico o campione di riferimento.

Domande frequenti

Questo prodotto e' un tubo di quarzo o una barra di quarzo?

È classificato come un tubo di quarzo perché contiene un foro attraverso l'asse. Tuttavia, la sua parete spessa e la sua breve lunghezza gli danno un aspetto simile a un cilindro di quarzo perforato.

Ha una porta capillare laterale?

No. Il componente mostrato ha un singolo asse attraverso l'apertura. Non contiene una porta capillare laterale indipendente.

Il foro può essere ridotto o ampliato?

Sì. Il diametro del foro può essere personalizzato. La fattibilità dipende dal diametro esterno, dalla lunghezza, dallo spessore della parete, dalla rettitudine e dai requisiti di tolleranza.
