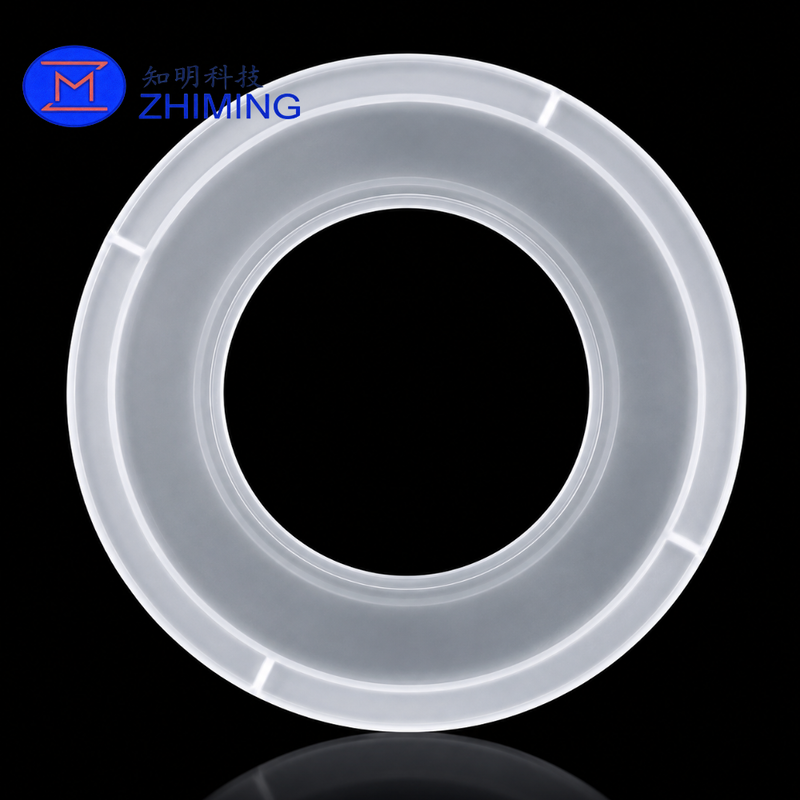

Questo anello di ritenzione in quarzo fuso ad alta purezza è un componente anulare di grandi dimensioni prodotto per assemblaggi di apparecchiature di precisione che richiedono stabilità termica, isolamento elettrico, resistenza chimica e bassa contaminazione del materiale. Il prodotto è caratterizzato da un ampio corpo circolare, un grande centro aperto, un bordo interno rialzato, un profilo esterno a gradino e molteplici caratteristiche di posizionamento distribuite lungo la circonferenza.

Piuttosto che essere un semplice anello piatto di quarzo, il componente contiene diversi livelli lavorati che possono fornire spazio per l'installazione, posizionamento meccanico, separazione dei componenti o supporto controllato all'interno di un assemblaggio di apparecchiature. L'ampia superficie anulare offre un'area di contatto stabile, mentre la sezione interna rialzata può aiutare a centrare un'altra parte o a mantenere uno spazio definito attorno a un'area di processo interna.

Il bordo esterno include diverse interruzioni lavorate o scanalature di posizionamento. Queste strutture possono essere progettate per adattarsi a fissaggi corrispondenti, prevenire la rotazione, stabilire l'orientamento dell'assemblaggio o fornire spazio per componenti vicini. La loro quantità, forma, posizione, profondità e larghezza possono essere personalizzate in base al disegno tecnico del cliente.

Questo anello di quarzo è adatto per apparecchiature a semiconduttore personalizzate, sistemi a vuoto, strumenti ad alta temperatura, camere di processo di laboratorio, assemblaggi ottici e altri sistemi industriali in cui anelli metallici o polimerici convenzionali potrebbero introdurre contaminazione, conduttività elettrica o problemi di espansione termica.

Specifiche Tecniche

Grande Costruzione Anulare in Quarzo

Il prodotto presenta un'ampia apertura circolare al centro, creando un corpo a forma di anello largo. Questa struttura aperta consente all'anello di circondare una zona di processo, un'apertura della camera, un tubo, un'area di wafer, un riscaldatore, un percorso ottico o un altro componente interno dell'apparecchiatura senza bloccare l'area di lavoro centrale.

La sua forma anulare può essere adattata a diverse funzioni, tra cui:

• Supporto meccanico;
• Ritenzione del componente;
• Allineamento dell'apparecchiatura;
• Separazione termica;
• Isolamento elettrico;
• Protezione dell'area di processo;
• Spaziatura della camera;
• Schermatura periferica;
• Montaggio e posizionamento.

Il ruolo esatto del componente dipende dalla sua posizione di installazione e dalle dimensioni delle apparecchiature circostanti. Per questo motivo, il nome finale del prodotto può variare tra anello di ritenzione in quarzo, anello di supporto in quarzo, anello di camera in quarzo, anello distanziatore in quarzo o anello flangiato in quarzo.

Profilo Interno ed Esterno a Gradino

Una caratteristica principale del componente è la sua sezione trasversale a gradino. La circonferenza interna include un bordo o una spalla rialzata, mentre la sezione esterna presenta ulteriori variazioni di altezza e spessore.

Questa costruzione a gradino può fornire:

• Una superficie di montaggio controllata;
• Un'interfaccia di centraggio;
• Uno spazio definito per il componente;
• Spessore strutturale aggiuntivo;
• Spazio per guarnizioni o parti circostanti;
• Migliore compatibilità con un profilo di camera esistente;
• Separazione tra superfici funzionali.

Il bordo interno rialzato può essere fornito con una superficie levigata, lucidata o finita a fuoco a seconda che venga utilizzato per il posizionamento, il contatto, l'accesso visivo o il controllo delle particelle.

La transizione tra i diversi livelli può essere prodotta con spalle dritte, angoli raggiati, smussi o contorni personalizzati. Gli angoli interni acuti sono generalmente evitati ove possibile poiché transizioni attentamente progettate possono ridurre la concentrazione di stress locale nei componenti fragili in quarzo.

Caratteristiche di Posizionamento di Precisione

Diverse caratteristiche distribuite uniformemente sono visibili lungo la circonferenza esterna. Queste possono essere scanalature poco profonde, sezioni di scarico, tacche di allineamento o scanalature di posizionamento.

Possono essere utilizzate per:

• Definire la direzione di installazione;
• Corrispondere ai punti di fissaggio dell'apparecchiatura;
• Prevenire rotazioni indesiderate;
• Fornire spazio attorno ai morsetti;
• Allineare l'anello di quarzo con un altro componente;
• Creare punti di riferimento per l'ispezione dell'assemblaggio.

Le caratteristiche di posizionamento sono completamente personalizzabili. I clienti possono specificare il numero di scanalature, la spaziatura angolare, le dimensioni, il raggio d'angolo e la relazione con altre superfici critiche.

Per i pezzi di ricambio, è importante verificare la posizione angolare di ciascuna caratteristica di posizionamento. Anche quando i diametri esterno e interno sono corretti, scanalature posizionate in modo errato potrebbero impedire al componente di adattarsi all'apparecchiatura originale.

Opzioni Materiale Quarzo Fuso

Il componente può essere prodotto da diversi gradi di quarzo fuso o silice fusa. La selezione del materiale dovrebbe basarsi sull'ambiente operativo piuttosto che sull'aspetto da solo.

Le opzioni disponibili possono includere:

• Quarzo fuso industriale generale;
• Quarzo fuso ad alta purezza;
• Quarzo di grado semiconduttore;
• Silice fusa sintetica;
• Silice fusa di grado ottico;
• Silice fusa a basso contenuto di idrossili;
• Silice fusa ad alto contenuto di idrossili.

Il quarzo ad alta purezza è comunemente selezionato per apparecchiature in cui la contaminazione metallica, la generazione di particelle e la compatibilità chimica devono essere controllate.

La silice fusa sintetica può essere considerata quando è richiesta una trasmissione ottica migliorata o un controllo più rigoroso della consistenza del materiale. Il materiale appropriato dovrebbe essere selezionato in base alla lunghezza d'onda, alla temperatura, all'atmosfera, alla purezza e ai requisiti dell'apparecchiatura.

Prestazioni Termiche e Chimiche

Il quarzo fuso ha un basso coefficiente di espansione termica e può mantenere la stabilità dimensionale in molte condizioni di temperatura elevata. Ciò lo rende utile per assemblaggi di forni, sistemi di riscaldamento di laboratorio, strumenti per semiconduttori e camere di processo che subiscono cicli ripetuti di riscaldamento e raffreddamento.

Le sue prestazioni termiche dipendono ancora da diversi fattori pratici:

• Temperatura massima di esercizio;
• Velocità di riscaldamento e raffreddamento;
• Uniformità della temperatura;
• Vincolo meccanico;
• Dimensioni dell'anello;
• Pressione di contatto localizzata;
• Condizioni superficiali;
• Stress interno esistente.

Riscaldamento non uniforme o serraggio rigido possono creare stress termico. Gli anelli di grande diametro dovrebbero quindi essere supportati uniformemente e non forzati in assemblaggi con spazio insufficiente.

Il quarzo offre anche resistenza a molti prodotti chimici di processo e acidi. Tuttavia, non è universalmente resistente a ogni sostanza chimica. L'acido fluoridrico e alcuni materiali alcalini caldi possono attaccare le superfici del quarzo, quindi la compatibilità chimica deve essere verificata prima dell'uso.

Isolamento Elettrico

Il quarzo fuso è un materiale isolante elettrico. L'anello può quindi essere utilizzato in apparecchiature in cui è richiesto isolamento elettrico tra componenti conduttivi.

Le potenziali applicazioni includono assemblaggi vicini a:

• Elettrodi;
• Sorgenti al plasma;
• Elementi riscaldanti;
• Passaggi elettrici;
• Sensori;
• Componenti della camera metallici;
• Aree di processo ad alta tensione.

L'ampio corpo dell'anello può fornire sia separazione meccanica che isolamento elettrico, a seconda della configurazione finale.

Selezione Finitura Superficiale

Il prodotto mostrato ha una superficie anulare semitrasparente o satinata combinata con bordi più chiari e lucidati. Questa finitura mista viene spesso creata intenzionalmente in base alla funzione di ciascuna area.

Le opzioni di superficie disponibili includono:

Finitura Rettificata

Una superficie rettificata fornisce un aspetto opaco uniforme ed è comunemente utilizzata per aree di supporto non ottiche.

Finitura Lucidato

La lucidatura può migliorare la planarità, il parallelismo e la consistenza del contatto rispetto alla rettifica ordinaria.

Lucidatura Trasparente

La lucidatura può aumentare la trasparenza e creare una superficie più liscia. Può essere specificata per ispezione visiva, trasmissione ottica, riduzione della ritenzione di residui o aree di contatto precise.

Lucidatura a Fuoco

La lucidatura a fuoco può levigare i bordi selezionati e ridurre i segni di lavorazione acuti. Viene tipicamente applicata solo dove adatta alla tolleranza richiesta.

Finitura Satinata

Una finitura satinata controllata può essere utilizzata per ridurre il riflesso o fornire una superficie non ottica uniforme.

Diverse finiture possono essere applicate alla faccia superiore, alla faccia inferiore, alla parete interna, alla parete esterna, ai gradini e alle scanalature di posizionamento.

Parametri di Produzione Personalizzata

Questo anello in quarzo fuso è realizzato secondo dimensioni specifiche del cliente. La personalizzazione disponibile include:

• Diametro esterno complessivo;
• Diametro apertura centrale;
• Spessore totale;
• Larghezza corpo anello;
• Altezza bordo interno;
• Larghezza bordo interno;
• Dimensioni gradino esterno;
• Numero di scanalature di posizionamento;
• Larghezza e profondità scanalatura;
• Posizione angolare scanalature;
• Raggio bordo interno ed esterno;
• Planarità superficie;
• Parallelismo superficie;
• Concentricità interna ed esterna;
• Rotondità;
• Rugosità superficiale;
• Smussi bordi;
• Grado materiale;
• Procedura di pulizia;
• Metodo di imballaggio.

Un disegno completo dovrebbe identificare chiaramente le superfici di riferimento e le dimensioni critiche. Quando la concentricità e la posizione delle scanalature sono importanti, il disegno dovrebbe includere un asse di riferimento definito.

Processo di Produzione

A seconda delle dimensioni del prodotto e del grezzo di materiale, la produzione può comportare:

• Preparazione grezzo quarzo;
• Taglio circolare di grande diametro;
• Lavorazione apertura centrale;
• Rettifica diametro interno;
• Rettifica diametro esterno;
• Rettifica superficie;
• Lavorazione gradino;
• Lavorazione scanalature e tacche;
• Smussatura bordi;
• Lucidatura di precisione;
• Lucidatura localizzata;
• Finitura a fuoco;
• Pulizia;
• Ispezione dimensionale;
• Imballaggio protettivo.

I grandi componenti in quarzo richiedono un'attenta manipolazione durante tutta la produzione poiché una forza locale eccessiva può causare danni ai bordi o crepe nascoste.

Per applicazioni particolarmente impegnative, può essere prodotto prima un prototipo per confermare l'adattamento dimensionale e la compatibilità di installazione.

Potenziali Applicazioni

L'anello di ritenzione in quarzo fuso a gradino può essere considerato per:

• Camere di processo per semiconduttori;
• Apparecchiature per processi al plasma;
• Sistemi di etching;
• Apparecchiature di deposizione;
• Assemblaggi forni a diffusione;
• Apparecchiature di ossidazione;
• Strumenti per la lavorazione di wafer;
• Sistemi di laboratorio ad alta temperatura;
• Camere a vuoto;
• Assemblaggi reattori in quarzo;
• Strutture di isolamento termico;
• Apparecchiature ottiche;
• Strumenti per la lavorazione di gas;
• Apparecchiature di ricerca personalizzate;
• Macchinari industriali ad alta purezza.

Può funzionare come componente di supporto, ritenzione, allineamento, separazione, isolamento o protezione.

Poiché l'uso esatto non può essere confermato solo dall'aspetto, le condizioni operative e i disegni di assemblaggio dovrebbero essere esaminati prima della produzione finale.

Principali Vantaggi del Prodotto

Compatibilità Apparecchiature Personalizzata

La geometria completa dell'anello può essere adattata alle dimensioni delle apparecchiature esistenti e alle interfacce di assemblaggio.

Bassa Espansione Termica

Il quarzo fuso offre una buona stabilità dimensionale durante molti processi di riscaldamento e raffreddamento.

Elevata Purezza del Materiale

I gradi ad alta purezza aiutano a ridurre il rischio di contaminazione in ambienti di processo sensibili.

Design Anulare Integrato

Il componente è prodotto come un unico anello, evitando giunzioni tra più pezzi assemblati.

Caratteristiche di Posizionamento di Precisione

Le scanalature esterne e le superfici a gradino possono aiutare a controllare l'orientamento e la posizione di installazione.

Molteplici Opzioni Superficiali

Le superfici rettificate, lucidate, lucidate a specchio, satinate e finite a fuoco possono essere combinate in un unico componente.

Adatto per Personalizzazione Piccoli Lotti

I requisiti di prototipo, pezzi di ricambio e produzione in lotti possono essere valutati in base al disegno.

Controllo Qualità

L'ispezione può essere eseguita rispetto al disegno approvato. Gli elementi di controllo comuni includono:

• Diametro esterno;
• Diametro interno;
• Spessore totale;
• Altezza gradino;
• Larghezza gradino;
• Quantità scanalature;
• Dimensioni scanalature;
• Posizione angolare scanalature;
• Planarità;
• Parallelismo;
• Rotondità;
• Concentricità;
• Rugosità superficiale;
• Graffi superficiali;
• Scheggiature bordi;
• Bolle visibili;
• Inclusioni;
• Pulizia;
• Condizioni imballaggio.

I metodi di misurazione dovrebbero essere concordati in anticipo quando sono richieste tolleranze molto strette, in particolare per anelli di grandi dimensioni dove le condizioni di temperatura e supporto possono influenzare i risultati di misurazione.

Opzioni di Pulizia e Imballaggio

I servizi di pulizia e imballaggio disponibili possono includere:

• Pulizia standard;
• Pulizia ad ultrasuoni;
• Risciacquo con acqua deionizzata;
• Pulizia chimica ad alta purezza;
• Manipolazione compatibile con camera bianca;
• Avvolgimento protettivo individuale;
• Sacchetti sigillati a doppio strato;
• Supporti di posizionamento in schiuma;
• Casse rigide per esportazione.

Il prodotto dovrebbe essere supportato su un'ampia area durante il trasporto. Dovrebbe essere evitato l'impatto diretto sul bordo esterno o sull'apertura interna.

Requisiti di Preventivo

Si prega di fornire le seguenti informazioni per il preventivo:

1. Diametro esterno;
2. Diametro apertura interna;
3. Spessore totale;
4. Dimensioni complete della sezione trasversale a gradino;
5. Quantità e posizione delle scanalature di posizionamento;
6. Requisito di planarità;
7. Requisito di parallelismo;
8. Requisito di concentricità;
9. Requisiti di finitura superficiale;
10. Grado materiale quarzo;
11. Temperatura operativa;
12. Esposizione a gas chimici o di processo;
13. Applicazione apparecchiatura;
14. Quantità richiesta;
15. Disegno o campione originale.

Per i componenti di apparecchiature di ricambio, fornire sia il disegno originale che diverse fotografie chiare può ridurre il rischio di incomprensioni dimensionali.

FAQ

Qual è la differenza tra questo anello di quarzo e una flangia di quarzo standard?

Una flangia di quarzo standard è spesso associata a connessioni di tubi, interfacce di tenuta o strutture con fori per bulloni. Questo prodotto non ha fori per bulloni visibili ed è meglio descritto come un anello di ritenzione, supporto, camera o posizionamento. Può comunque essere inserito nella categoria Flangia di Quarzo a causa della sua ampia geometria anulare a gradino.

Il bordo interno rialzato può essere rimosso o modificato?

Sì. Il suo diametro, altezza, larghezza, raggio d'angolo e finitura superficiale possono essere modificati in base al disegno dell'apparecchiatura.

Possono essere lavorati fori aggiuntivi nell'anello?

Fori, scanalature, aree di scarico e caratteristiche di posizionamento possono essere valutati. La fattibilità dipende dalle loro dimensioni, posizione, distanza dal bordo, spessore dell'anello e resistenza richiesta.
