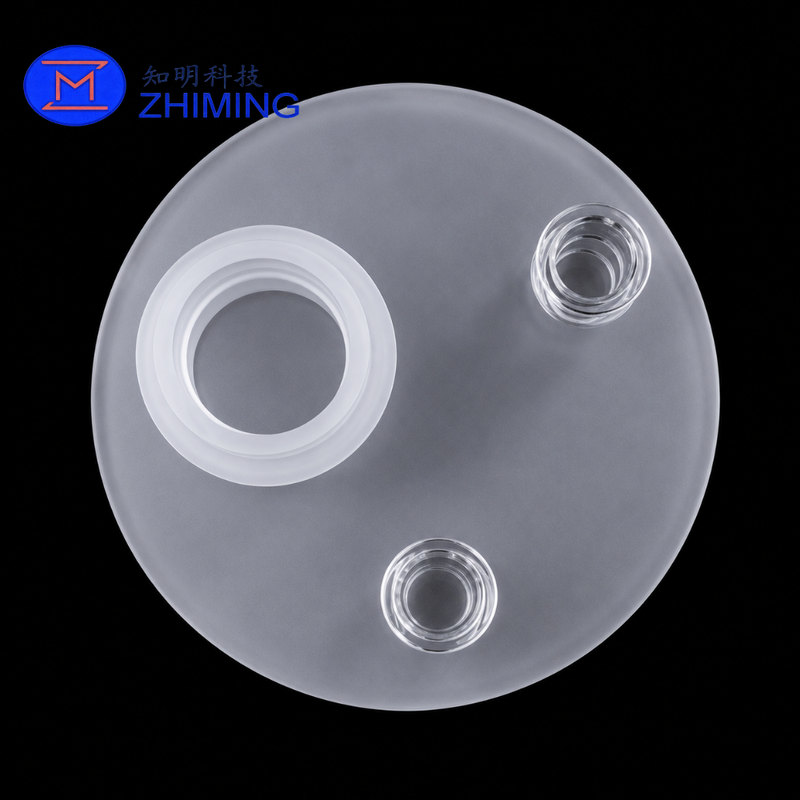

Piastra di aspirazione a vuoto di quarzo fuso su misura per la manipolazione di wafer a semiconduttore

Piastra di aspirazione sottovuoto al quarzo fuso personalizzata per la movimentazione di wafer a semiconduttore

La piastra di aspirazione sottovuoto al quarzo fuso personalizzata, nota anche come mandrino a vuoto al quarzo, disco di aspirazione al quarzo o supporto per wafer al quarzo, viene utilizzata per supportare, posizionare e trattenere wafer o substrati di precisione attraverso l'aspirazione sotto vuoto controllata.

Realizzato in quarzo fuso di elevata purezza, il componente combina bassa dilatazione termica, eccellente resistenza chimica, stabilità alle alte temperature e basso potenziale di contaminazione. È adatto per ambienti di lavorazione di semiconduttori, fotovoltaici, ottici, di laboratorio e altri ambienti di elevata purezza.

La piastra può essere prodotta con canali del vuoto personalizzati, aperture centrali, tubi al quarzo, porte, interfacce a gradini e strutture di connessione saldate. Le dimensioni e le condizioni della superficie vengono prodotte in base alla progettazione dell'attrezzatura e ai requisiti operativi del cliente.

Caratteristiche principali

Quarzo fuso di elevata purezza

Realizzato in silice fusa di alta qualità con bassi livelli di impurità metalliche, aiuta a ridurre al minimo la contaminazione durante la manipolazione dei wafer e la lavorazione del substrato.

Bassa dilatazione termica

Il basso coefficiente di dilatazione termica aiuta la piastra a mantenere la stabilità dimensionale quando esposta a variazioni di temperatura.

Resistenza chimica

Il quarzo fuso offre un'eccellente resistenza a molti acidi e prodotti chimici di processo utilizzati negli ambienti dei semiconduttori e di laboratorio. La compatibilità con acido fluoridrico, soluzioni alcaline calde e mezzi di processo specifici deve essere valutata separatamente.

Struttura sottovuoto personalizzata

Le porte del vuoto, le aperture centrali, i collegamenti del gas, le porte di trasferimento del liquido, le scanalature e i tubi in quarzo saldati possono essere progettati in base alla disposizione dell'apparecchiatura.

Lavorazione superficiale di precisione

Sono disponibili opzioni di molatura, lucidatura meccanica, lucidatura a fuoco, lappatura e pulizia per soddisfare diversi requisiti di planarità, tenuta, pulizia e condizioni della superficie.

Produzione basata su disegni

Ogni piastra di aspirazione sottovuoto al quarzo può essere prodotta a partire da un disegno tecnico, un campione fisico, le dimensioni dell'apparecchiatura o le specifiche dell'applicazione.

Specifiche del prodotto

Le dimensioni massime, le tolleranze ottenibili, le condizioni termiche, il livello di vuoto e i limiti di pressione devono essere valutati in base al progetto finale e all'ambiente operativo.

Applicazioni tipiche

• Attrezzature per la movimentazione di wafer semiconduttori
• Adsorbimento e posizionamento del vuoto del wafer
• Sistemi di allineamento di precisione del substrato
• Camere di processo al quarzo e sistemi di reazione
• Banchi umidi e attrezzature per il trattamento chimico
• Lavorazione di celle solari e wafer fotovoltaici
• Movimentazione di substrati di vetro e ottici
• Sistemi di vuoto da laboratorio
• Attrezzatura chimica ad alta purezza
• Assemblaggi di quarzo semiconduttori personalizzati

Opzioni di progettazione personalizzata

La piastra sottovuoto in quarzo è personalizzabile con:

• Fori passanti centrali o aperture ad incasso
• Molteplici porte di aspirazione del vuoto
• Scanalature e canali di distribuzione del vuoto
• Tubi e connettori in quarzo saldati
• Porte diritte, angolate o a gradini
• Collegamenti flangiati al quarzo
• Modelli di fori personalizzati
• Aree locali lucide o opache
• Bordi smussati o arrotondati
• Posizionamento di fori o funzioni di allineamento
• Condizioni superficiali trasparenti, traslucide o opache

La geometria del canale del vuoto e la distribuzione dei fori di aspirazione devono essere progettate in base alle dimensioni del wafer, allo spessore del substrato, alla forza di tenuta richiesta e all'area di contatto consentita.

Capacità di produzione

Forniamo servizi integrati di fabbricazione del quarzo, tra cui:

• Fabbricazione di lastre di quarzo fuso di grande diametro
• Lavorazione CNC di precisione
• Foratura e taglio di profili
• Lavorazione di scanalature e canali sotto vuoto
• Saldatura di tubi e porte in quarzo
• Fabbricazione di flange in quarzo
• Levigatura, lappatura e lucidatura delle superfici
• Smussatura e arrotondamento dei bordi
• Ricottura termica
• Pulizia ad ultrasuoni e ad alta purezza
• Controllo dimensionale e visivo

Disposizioni di apertura complesse, porte saldate e strutture di connessione personalizzate possono essere realizzate secondo disegni tecnici dettagliati.

Vantaggi delle piastre sottovuoto al quarzo fuso

Rispetto ai componenti convenzionali in metallo, plastica o vetro standard, il quarzo fuso offre numerosi vantaggi per la lavorazione ad alta purezza:

• Basso rischio di contaminazione metallica
• Eccellente stabilità termica
• Basso coefficiente di dilatazione termica
• Buona resistenza a molti prodotti chimici di processo
• Adatto per camere bianche e applicazioni ad elevata purezza
• Costruzione trasparente o traslucida per l'osservazione del processo
• Elevata stabilità dimensionale in condizioni operative controllate
• Porte, aperture, scanalature e strutture di connessione personalizzabili

L'idoneità del quarzo fuso deve essere confermata in base al carico meccanico richiesto, al livello di vuoto, alle condizioni del ciclo termico e all'ambiente chimico.

Informazioni richieste per il preventivo

Si prega di fornire le seguenti informazioni per la valutazione tecnica e il preventivo:

1. Diametro totale o dimensioni esterne
2. Spessore della piastra
3. Dimensioni apertura centrale
4. Quantità, diametro e posizione delle porte del vuoto
5. Disposizione della scanalatura o del canale sotto vuoto
6. Dimensioni della connessione di porta, tubo o flangia
7. Requisiti di finitura superficiale
8. Planarità e tolleranze dimensionali
9. Temperatura di lavoro e condizioni del ciclo termico
10. Livello di vuoto o pressione operativa
11. Trattare sostanze chimiche o gas a contatto con il componente
12. Quantità richiesta
13. Disegno tecnico, campione fisico o fotografia dell'attrezzatura

Si consiglia un disegno quotato per i componenti che richiedono un posizionamento preciso delle porte, una geometria del canale del vuoto o tolleranze di assemblaggio ristrette.

Ispezione di qualità

A seconda del disegno e dell'applicazione, ogni piastra aspirante in quarzo può essere ispezionata per:

• Diametro e spessore complessivi
• Dimensioni di apertura e porta
• Precisione della posizione delle porte
• Planarità e parallelismo
• Condizioni superficiali
• Geometria della scanalatura a vuoto
• Integrità della saldatura
• Qualità dei bordi
• Scheggiature, crepe, graffi e altri difetti visivi
• Pulizia
• Protezione dell'imballaggio

Ogni componente è protetto individualmente con schiuma, pellicola o imballaggio personalizzato per ridurre il rischio di graffi, urti e rotture durante il trasporto.

Domande frequenti

1. È possibile personalizzare il diametro della piastra e le posizioni delle porte del vuoto?

SÌ. Il diametro, lo spessore, le dimensioni di apertura, la quantità di porte, le dimensioni delle porte, la disposizione delle scanalature e le posizioni delle porte possono essere realizzati in base al disegno.

2. È possibile produrre la piastra di aspirazione in quarzo da un campione fisico?

SÌ. Possiamo valutare e riprodurre un componente da un campione fisico. Tuttavia, si consiglia un disegno tecnico quotato quando sono richieste tolleranze precise o posizioni delle porte.

3. È possibile realizzare scanalature o canali per il vuoto nella piastra di quarzo?

SÌ. Scanalature, canali, aree incassate e modelli di fori di aspirazione personalizzati possono essere lavorati in base alla distribuzione del vuoto richiesta e al design del contatto con il substrato.

4. Quali finiture superficiali sono disponibili?

Le finiture disponibili includono superfici rettificate, opache, lappate, lucidate meccanicamente e lucidate a fuoco. La finitura appropriata dipende dalla planarità richiesta, dalle prestazioni di tenuta, dalle condizioni ottiche e dalla pulizia.

5. Il quarzo fuso è adatto per apparecchiature a semiconduttore?

SÌ. Il quarzo fuso è ampiamente utilizzato nelle apparecchiature a semiconduttore per la sua elevata purezza, stabilità termica, durabilità chimica e basso potenziale di contaminazione metallica.

6. È possibile saldare sulla piastra tubi in quarzo o porte di collegamento?

SÌ. Tubi al quarzo, porte del vuoto, giunti e strutture flangiate possono essere saldati sulla piastra in base al progetto di connessione del gas, del vuoto o del liquido richiesto.

7. Potete garantire una tolleranza di planarità specifica?

La capacità di planarità dipende dal diametro della piastra, dallo spessore, dalla disposizione dell'apertura, dalle strutture saldate e dalla finitura superficiale. Si prega di fornire il disegno e la tolleranza richiesta per la valutazione tecnica.

8. La piastra può essere utilizzata sotto pressione positiva?

Il prodotto è destinato principalmente all'aspirazione e al posizionamento del vuoto. Le applicazioni a pressione positiva richiedono una valutazione separata della geometria, dello spessore delle pareti, dei giunti saldati, della temperatura e delle condizioni di sicurezza.
