Wafer di zaffiro SSP C-Plane da 4 pollici per epitassia GaN / III-nitruro

Marchio:	ZMSH
MOQ:	10 pezzi
prezzo:	Pricing is subject to market fluctuations
Tempo di consegna:	2-4 settimane
Condizioni di pagamento:	T/T

Informazioni dettagliate

Descrizione di prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Luogo di origine:

Cina

Diametro:

100 mm/4 pollici

Spessore:

650±15 micron

Orientamento:

Piano C(0001) ± 0,3°

Arco:

<15>

Rugosità della superficie frontale:

<0,2 nm

Resistenza al calore:

>1500°C

Imballaggi particolari:

Personalizzabile

Capacità di alimentazione:

1000 pezzi/mese

Evidenziare:

Wafer di zaffiro SSP da 4 pollici in piano C

Wafer di zaffiro SSP per epitaxia GaN

Wafer di zaffiro epitaxi di III-nitruro

Descrizione di prodotto

Descrizione del prodotto

Wafer di zaffiro SSP da 4 pollici in piano C per GaN / III-nitruro Epitaxy

Visualizzazione

Noi produciamo5N (99,999%) PurezzaAl2O3 monocristallino per semiconduttori avanzati, applicazioni optoelettroniche e ottiche.

Questi substrati sono lucidati su un solo lato per ottenere un'eccellente liscezza superficiale (Ra ≤ 0,2 nm).elevata trasmissione ottica (~ 86 ∼ 89% a 550 nm)Sono ideali per la crescita epitassale dei LED, i dispositivi semiconduttori GaN e III-nitruro e le applicazioni ad alta temperatura o ottiche.

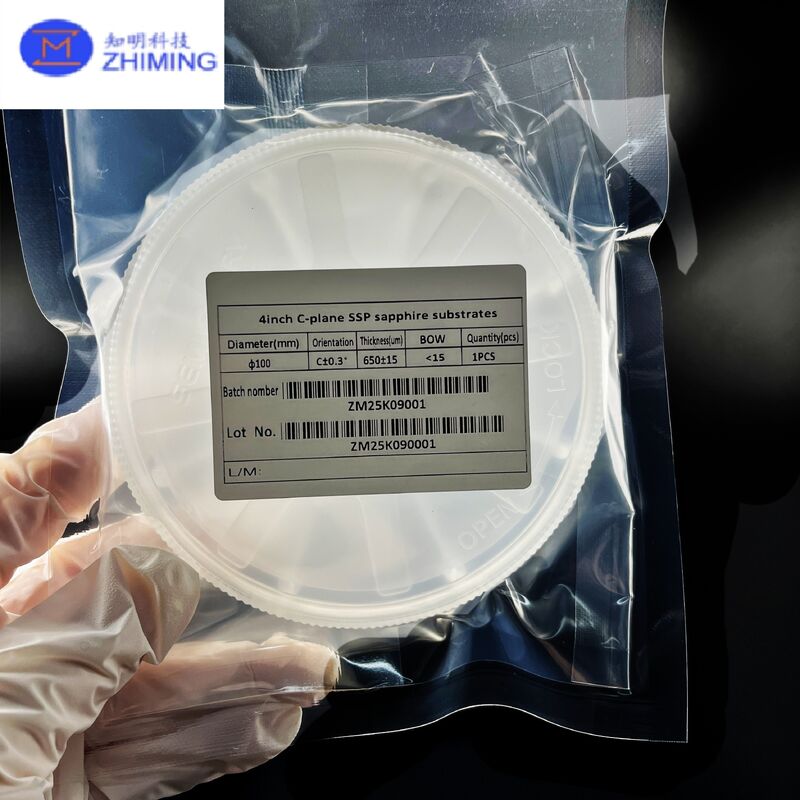

Wafer di zaffiro SSP C-Plane da 4 pollici per epitassia GaN / III-nitruro 1

Caratteristiche chiave

Alta purezza [5N (99,999%) Purezza]Sapphire monocristallino (Al2O3)
Orientamento del piano C (0001) con tolleranza stretta ±0,3°
Superficie lucidata da un solo lato (SSP), Ra anteriore < 0,2 nm
eccellente piattezza e bassa curvatura (< 15 μm)
Alta stabilità termica e chimica per ambienti difficili
Asse, diametro e spessore personalizzabili disponibili

Specificità

Parametro	Specificità
Diametro	100 mm ± 0,3 mm (4 pollici)
Orientazione	Piano C (0001), ±0,3°
Spessore	650 μm ± 15 μm
Inchinati.	< 15 μm
Superficie anteriore	Polito a lato unico (Ra < 0,2 nm)
Lato posteriore	1.0±0.2μm
TTV (variazione totale dello spessore)	≤ 20 μm
LTV (Variazione dello spessore locale)	≤ 20 μm
Warp.	≤ 20 μm
Materiale	> 99,999% Al2O3 di alta purezza

Proprietà meccaniche e termiche

Durezza di Mohs: 9 (secondo solo al diamante)
Conduttività termica: 25 W/m·K
Punto di fusione: 2045°C
La bassa espansione termica garantisce la stabilità dimensionale- Sì.

Applicazioni

Substrato per GaN, AlN e crescita epitaxiale III-V o II-VI
Produzione di LED blu, verde, bianco e UV
Substrati a diodo laser (LD)
Componenti e finestre ottiche a infrarossi (IR)
Ottica di alta precisione e microelettronica
Cristali per orologi e coperture per smartphone- Sì.

Perché scegliere C-Plane Sapphire?

Il substrato di zaffiro è ideale per applicazioni ottiche ed elettroniche ad alte prestazioni.e eccellente resistenza chimica, una scelta perfetta per ambienti impegnativi come durante le procedure di crescita cristallina MOCVD e MBE.La sua struttura c-piano è anche ragionevolmente compatibile con la struttura cristallina dei nitruri III., facilitando l'allineamento epitaxiale e la crescita uniforme dei cristalli.

Imballaggio e spedizione

25 wafer in una cassetta per sacchetto a vuoto o metodo personalizzato su richiesta

Domande frequenti

D:Qual è la gamma di trasmissione ottica?
A:Trasparente da ~200 nm (UV) a ~5000 nm (mid-IR).

D:Il wafer e' conduttivo?
A:No isolatore, ideale per prevenire correnti di perdite nell'elettronica.

D:La wafer puo' essere personalizzata?

A:Sì, accettiamo diametri personalizzati, spessori e orientamento dell'asse secondo le specifiche del cliente.
