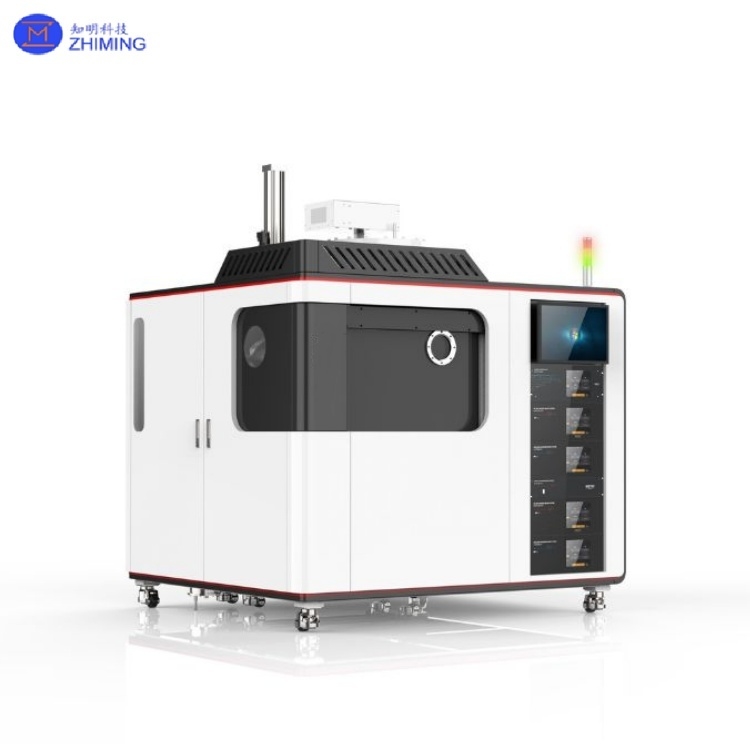

Macchina per l'incisione a fascio ionico di materiali Si/SiO2/Metalli
L'incisione a fascio ionico, nota anche come ion milling, è una tecnologia di incisione a secco non selettiva e anisotropa. Il suo principio fondamentale prevede l'utilizzo di un fascio ionico ad alta energia ampio e collimato, generato da una sorgente ionica, per bombardare la superficie del pezzo in un ambiente sottovuoto, rimuovendo così il materiale attraverso lo sputtering fisico. A differenza dell'incisione al plasma, il campione non è esposto direttamente al plasma, evitando così danni elettrici e contaminazione causati dal plasma e consentendo un migliore controllo del processo.
Riepilogo e analisi dei sottosistemi chiave nei sistemi di incisione a fascio ionico
Un sistema di incisione a fascio ionico è tipicamente composto dai seguenti sottosistemi chiave:
|
Sottosistema
|
Funzione principale
|
Punti tecnici chiave e impatto
|
|
Sistema a vuoto
|
Fornisce un ambiente ad alto vuoto
|
Determina la pulizia del processo, la stabilità del fascio e la precisione finale.
|
|
Sorgente ionica
|
Genera ed estrae il fascio ionico
|
Determina la velocità di incisione, l'uniformità, i tipi di gas disponibili e l'affidabilità dell'apparecchiatura (sorgente RF vs. sorgente Kaufman).
|
|
Piano portacampioni
|
Fissa e manipola i campioni
|
La funzione di rotazione è fondamentale per ottenere l'incisione anisotropa; il controllo della temperatura influisce sulla finestra di processo.
|
|
Sistema di controllo
|
Controllo del processo completamente automatizzato
|
Garantisce la ripetibilità e la precisione del processo; il rilevamento del punto finale migliora la capacità del processo.
|
|
Neutralizzatore
|
Neutralizza la carica del fascio ionico
|
Previene i danni da carica sui materiali isolanti; essenziale per l'incisione di materiali dielettrici.
|
Principi fondamentali dell'incisione a fascio ionico
L'incisione a fascio ionico (IBE) è una tecnologia avanzata di micro/nano fabbricazione che utilizza un fascio ionico ad alta energia per rimuovere materiale dalla superficie, consentendo il trasferimento preciso del modello.
Il principio dell'incisione a fascio ionico prevede un fascio ionico ad alta energia (tipicamente ioni argon) generato da una sorgente ionica, che bombarda la superficie del materiale verticalmente o con un angolo obliquo. Gli ioni ad alta energia collidono con gli atomi sulla superficie del materiale, causando l'espulsione degli atomi e la rimozione del materiale strato per strato, ottenendo così l'incisione. Questo metodo di incisione può essere eseguito senza reazioni chimiche, appartenendo a un processo di incisione fisica.
Diagramma strutturale dell'attrezzatura per l'incisione a fascio ionico
Capacità di elaborazione:
- Materiali: Au (oro), Pt (platino), Cu (rame), Ta (tantalo), AlN (nitruro di alluminio), Si (silicio), SiO₂ (biossido di silicio) e altri materiali a film sottile.
Flusso di processo:
- Preparazione: Posizionare il campione da incidere in una camera a vuoto e pulire la superficie.
- Preparazione della maschera: Coprire le aree da incidere con una maschera (ad esempio, fotoresist o film sottile metallico) per proteggere le regioni non incise.
- Generazione del fascio ionico: Attivare la sorgente ionica per generare un fascio ionico ad alta energia, tipicamente utilizzando gas argon.
- Processo di incisione: Controllare l'energia, l'angolo e il tempo di esposizione del fascio ionico per incidere il campione.
- Rimozione della maschera: Al termine dell'incisione, rimuovere la maschera protettiva per ottenere la struttura finale modellata.
Diagramma schematico del processo di incisione a fascio ionico
Scenari applicativi delle apparecchiature per l'incisione a fascio ionico
1. Produzione di semiconduttori: Utilizzato per creare circuiti e modelli fini nella fabbricazione di circuiti integrati.
2. Dispositivi ottici: Applicato nella lavorazione di precisione di componenti ottici, come il trattamento superficiale di reticoli e lenti.
3. Nanotecnologia: Fabbricazione di nanostrutture e dispositivi, come nanopori e nanofili.
4. Scienza dei materiali: Utilizzato per studiare le proprietà fisiche e chimiche delle superfici dei materiali e per preparare materiali superficiali funzionali.
Vantaggi delle apparecchiature per l'incisione a fascio ionico
1. Vantaggi:
- Alta precisione: Consente l'incisione di alta precisione su scala nanometrica.
- Incisione non selettiva: In grado di incidere uniformemente vari materiali senza selettività chimica.
- Superficie liscia: Risulta in una superficie post-incisione liscia con rugosità ridotta.
- Incisione isotropa e anisotropa: Consente l'incisione in diverse direzioni controllando l'angolo del fascio ionico.
Caso di studio dell'incisione a fascio ionico (IBE)
2. Materiali che possono essere incisi:
- Metalli: Oro, argento, rame, alluminio, ecc.
- Materiali semiconduttori: Silicio (Si), arseniuro di gallio (GaAs), ecc.
- Materiali isolanti: Ossido di silicio (SiO₂), nitruro di silicio (Si₃N₄), ecc.
- Altri materiali: Polimeri, ceramiche, ecc.
3. Precisione di incisione:
La precisione dell'incisione a fascio ionico dipende principalmente dalla capacità di focalizzazione del fascio ionico, dalla risoluzione della maschera e dal controllo del tempo di incisione. In genere raggiunge una precisione di 10 nanometri o anche superiore, a seconda dei parametri specifici del processo e delle condizioni dell'apparecchiatura.
Apparecchiature per l'incisione a fascio ionico FAQ
1. D: Cos'è l'incisione a fascio ionico?
R: L'incisione a fascio ionico (IBE) è un processo di incisione a secco che rimuove il materiale spruzzando fisicamente la superficie bersaglio con un fascio ampio e collimato di ioni ad alta energia in un alto vuoto.
2. D: Qual è la differenza tra l'incisione a fascio ionico e l'incisione reattiva con ioni?
R: La differenza fondamentale è che l'IBE è un processo puramente fisico in cui il campione è separato dalla sorgente ionica, mentre l'RIE combina sia il bombardamento fisico di ioni che le reazioni chimiche con il campione direttamente nel plasma.
Tag: #Macchina per l'incisione a fascio ionico, #Personalizzato, #Materiali Si/SiO2/Metalli
