Descrizione di prodotto dettagliata
Maximum workpiece thickness: 75mm Maximum workpiece size: φ180 mm
Maximum pressure: 1000 kgf Swing arm rotation angle: 55°
Total power: 18.75 KW
Evidenziare:

macchine per la rettifica di metalli

,

macchine di rettifica di precisione per ceramiche

,

macchine per la rettifica di semiconduttori per materie plastiche

Panoramica della Rettificatrice di Precisione a Doppia Faccia





Rettificatrice di Precisione a Doppia Faccia per Metalli/Non Metalli/Ceramiche/Plastiche







La rettificatrice di precisione a doppia faccia è un'attrezzatura di lavorazione ad alta precisione e alta efficienza, progettata specificamente per la rettifica a doppia superficie di materiali metallici (come acciaio inossidabile, lega di alluminio, lega di titanio) e materiali non metallici (tra cui ceramiche, plastiche e vetro). Rettificando simultaneamente entrambe le superfici superiori e inferiori dei pezzi, questa attrezzatura garantisce una parallelismo superiore (≤0,002 mm) e un'eccellente rugosità superficiale (Ra ≤0,1μm), rendendola ampiamente applicabile in componenti automobilistici, packaging di semiconduttori, cuscinetti di precisione, elementi ottici e altre industrie.



Rispetto alle tradizionali rettificatrici a singola faccia, la rettificatrice di precisione a doppia faccia migliora significativamente l'efficienza produttiva attraverso la lavorazione sincronizzata a doppia mola, riducendo al contempo gli errori di bloccaggio, rendendola particolarmente adatta per l'elevata produzione di componenti di precisione. Caratterizzata da un design modulare, l'attrezzatura supporta il carico/scarico automatizzato, il controllo intelligente della pressione e l'ispezione in corso di lavorazione per soddisfare i moderni requisiti di produzione intelligente.

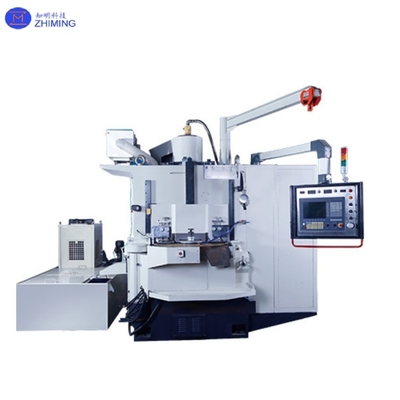

Rettificatrice di precisione a doppia faccia per metalli/non metalli/ceramiche/plastiche 0








Parametri Tecnici della Rettificatrice di Precisione a Doppia Faccia




Articolo



Parametro



Articolo



Parametro



Dimensione piastra



φ700×50 (mm)



Pressione massima



1000 kgf



Portapezzi



φ238 (mm)



Velocità massima della piastra superiore



160 rpm



Numero di portapezzi



6



Velocità massima della piastra inferiore



160 rpm



Spessore massimo del pezzo



75 mm



Velocità massima della ruota solare



85 rpm



Dimensione massima del pezzo



φ180 mm



Angolo di rotazione del braccio oscillante



55°



Corsa del cilindro principale



150 mm



Potenza totale



18,75 KW



Specifiche della linea elettrica



3×16+2×10(mm²)



Requisiti di alimentazione del gas



>0,4 MPa



Capacità



50 mm



/



42



100 mm



/



12



Dimensione



2200×2160×2600(mm)



Peso



6000 kg










Principio di Funzionamento della Rettificatrice di Precisione a Doppia Faccia




I meccanismi operativi principali includono:

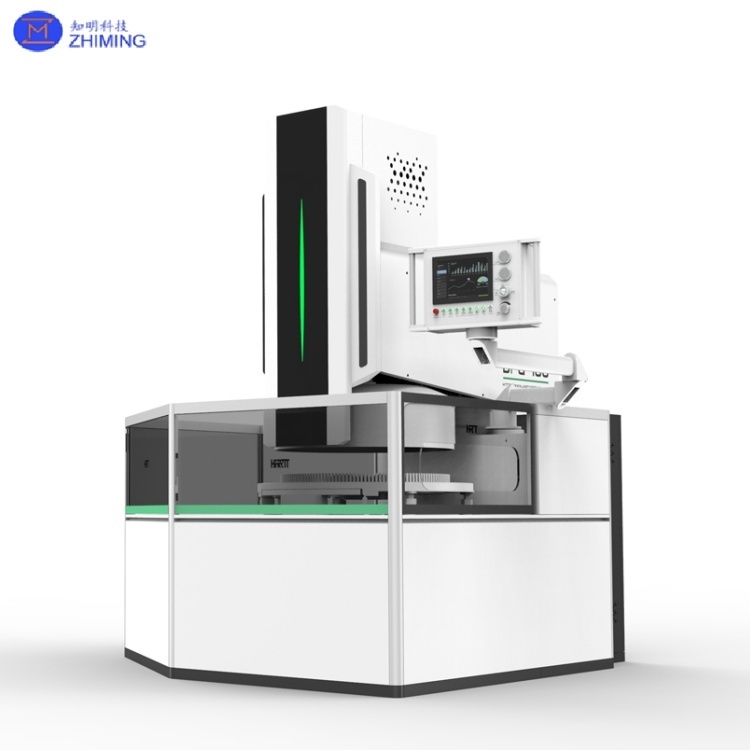

Rettificatrice di precisione a doppia faccia per metalli/non metalli/ceramiche/plastiche 1

1. Sistema di Rettifica Sincronizzata a Doppia Mola:

  • Le mole di rettifica superiori e inferiori ad alta precisione (tipicamente diamante o CBN) ruotano in direzioni opposte mentre i pezzi vengono trasportati tramite portapezzi planetari o cinghie per la lavorazione simultanea a doppia superficie.
  • La pressione di rettifica (intervallo 0,1-1,0 MPa) è controllata con precisione tramite servomotori o sistemi idraulici per adattarsi a diversi tassi di asportazione del materiale.



2. Sistema di Posizionamento e Alimentazione di Precisione:

  • I pezzi vengono posizionati utilizzando guide lineari ad alta precisione e servocomandi, garantendo l'accuratezza dimensionale di ±0,001 mm.
  • I misuratori di spessore ottici/laser opzionali consentono il monitoraggio in tempo reale e la regolazione automatica dei parametri.



3. Sistema di Raffreddamento e Rimozione Trucioli:

  • Getto di refrigerante ad alta pressione (a base d'acqua o d'olio) minimizza la deformazione termica e lava via i detriti, prolungando la durata della mola.
  • Sistemi integrati di filtrazione magnetica + separazione centrifuga garantiscono un'efficiente purificazione e riciclo del refrigerante.


4. Sistema di Controllo Intelligente:

  • Dotato di PLC Siemens/Mitsubishi e touchscreen da 10" per l'archiviazione dei parametri, la diagnosi dei guasti e il monitoraggio remoto.
  • La funzione di rettifica adattiva ottimizza automaticamente la velocità, la pressione e la velocità di avanzamento in base alla durezza del pezzo.








Caratteristica della Rettificatrice di Precisione a Doppia Faccia

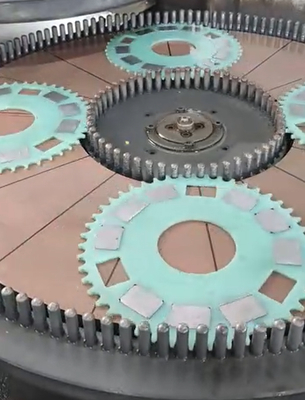

Rettificatrice di precisione a doppia faccia per metalli/non metalli/ceramiche/plastiche 2

1. Struttura ad Alta Rigidità:

  • Il corpo macchina utilizza ghisa ad alta resistenza con trattamento di invecchiamento, offrendo un'eccezionale resistenza alle vibrazioni durante il funzionamento ad alta velocità (fino a 1500 rpm di velocità della mola).
  • Cuscinetti di precisione e viti a ricircolo di sfere precaricate su mandrini/guide garantiscono una ripetibilità dinamica ≤0,003 mm.



2. Controllo e Funzionamento Intelligenti:

  • PLC e inverter di marca internazionale forniscono tempo di risposta <1 ms e forte capacità anti-interferenza.
  • HMI supporta l'interfaccia multilingue, la visualizzazione dei dati in tempo reale e la gestione delle ricette per un funzionamento semplificato.



3. Espandibilità Modulare:

  • Bracci robotici/sistemi di trasporto opzionali consentono la produzione continua senza operatore (tempo di ciclo riducibile a 5 secondi/pezzo).
  • Sono disponibili formulazioni multiple di mole (diamante/CBN/legante in resina) per una rettifica ottimale di acciai, ceramiche, compositi, ecc.



4. Precisione e Flessibilità:

  • Il controllo della pressione a circuito chiuso (accuratezza ±1%) previene la sovra/sotto-rettifica attraverso sensori di forza.
  • Dispositivi personalizzati si adattano a componenti di forma speciale (pale di turbina, anelli di tenuta, ecc.).







Applicazioni della Rettificatrice di Precisione a Doppia Faccia

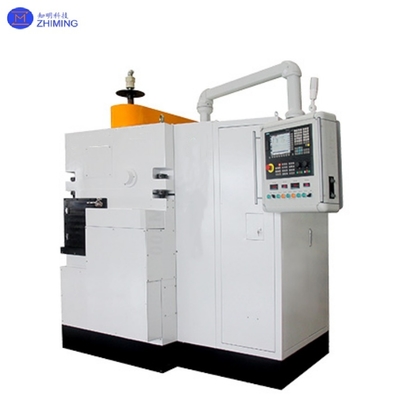

Rettificatrice di precisione a doppia faccia per metalli/non metalli/ceramiche/plastiche 3

1. Industria Automobilistica:

  • Componenti del motore: rettifica delle estremità dell'albero motore/fasce elastiche (≤0,005 mm di parallelismo).
  • Ingranaggi di trasmissione: eliminazione della distorsione del trattamento termico (Ra ≤0,2μm).



2. Semiconduttori ed Elettronica:

  • Substrati ceramici: rettifica a spessore ±0,001 mm per il montaggio di chip piatti.
  • Assottigliamento di wafer di silicio: lavorazione del retro per il packaging avanzato (3D IC).



3. Macchinari di Precisione:

  • Rulli/spessori per cuscinetti: produzione di massa con tolleranze di ±0,002 mm.
  • Blocchi valvole idrauliche: rettifica della superficie di tenuta a doppia superficie per il controllo delle perdite.



4. Ottica ed Elettronica di Consumo:

  • Vetro per smartphone: rimozione dei segni degli utensili CNC (Ra ≤0,05μm).
  • Lenti per fotocamere in zaffiro: prevenzione dell'imbarcamento da stress dalla rettifica a singola faccia.



5. Aerospaziale:

  • Tenoni delle pale della turbina: lavorazione a doppia superficie di superleghe per la precisione dell'assemblaggio.
  • Componenti ceramici satellitari: formatura ad alta precisione di parti leggere.





Rettificatrice di precisione a doppia faccia per metalli/non metalli/ceramiche/plastiche 4








Domande e Risposte sulla Rettificatrice di Precisione a Doppia Faccia





1. D: Quali materiali possono essere lavorati con una rettificatrice di precisione a doppia faccia?
     R: Le nostre rettificatrici a doppia faccia lavorano metalli (acciaio/alluminio), ceramiche, plastiche e compositi con parallelismo ≤0,002 mm e finitura superficiale Ra ≤0,1μm.





2. D: In che modo la rettifica a doppia faccia migliora l'efficienza rispetto alla singola faccia?
     R: La lavorazione simultanea a doppia superficie aumenta la produttività di 3-5 volte eliminando al contempo gli errori di riallineamento, raggiungendo una tolleranza di spessore di ±0,001 mm.






Tag: #Rettificatrice di Precisione a Doppia Faccia, #Personalizzato, #Metalli/Non Metalli/Ceramiche/Plastiche
