Modulo di wafer orizzontale 4"5"6"8"12" PP con cuscino di schiuma

Modulo di wafer orizzontale 4"/5"/6"/8"/12" trasportatore di wafer in PP con cuscino di schiuma

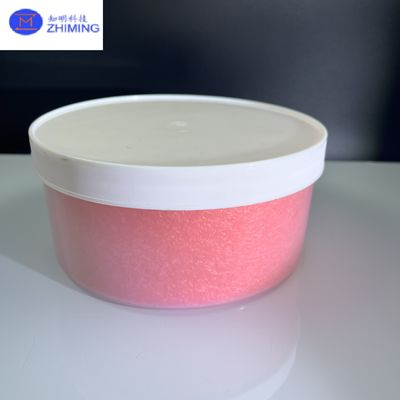

IlModulo di wafer orizzontalela serie rappresenta un significativo progresso nel trasporto sicuro e protetto di wafer a semiconduttore,specificamente progettato per soddisfare i requisiti rigorosi delle attività di ricerca e sviluppo e dell'ambiente di produzione a piccoli lottiQueste capsule sono progettate meticolosamente per ospitare le dimensioni dei wafer da 4 pollici a 12 pollici, utilizzandopolipropilene di grado medico (PP)combinato con unsistema di cuscino in schiuma a più strati, progettato su misuraper la massima protezione.

Questo approccio di protezione a tre strati garantisce una sicurezza senza pari, salvaguardando i wafer contro:

✔Strutture meccaniche: capacità di assorbimento fino a50 gL'obiettivo è quello di proteggere le strutture delicate durante la movimentazione e il trasporto.

✔Contaminazione da particelle: Mantenere un livello di pulizia di classe leader con< 5 adderi @ 0,3 μm, riducendo significativamente il rischio di contaminazione nei processi critici.

✔Scarica elettrostatica (ESD): fornisce un'affidabile dissipazione statica con unresistenza superficiale di 106 ∼ 109Ω, pienamente conformi alle norme di controllo ESD.

Ideali per il trasferimento da una stanza pulita all'altra e per lo stoccaggio a lungo termine dei wafer, queste capsule fornisconoconformità SEMI E1.9Ogni capsula è stata progettata per un uso ripetuto ed è stata testata per mantenere prestazioni costanti per500+ cicli operativisenza alcun degrado, con conseguente eccezionale redditività a lungo termine.

L'innovativosistema di inserimento di schiuma con codice coloresemplifica l'identificazione delle dimensioni dei wafer e riduce al minimo la possibilità di carico errato, favorendo l'efficienza operativa e la precisione in ambienti di laboratorio e fabbrica veloci.

Caratteristiche chiave e innovazioni

Struttura protettiva avanzata

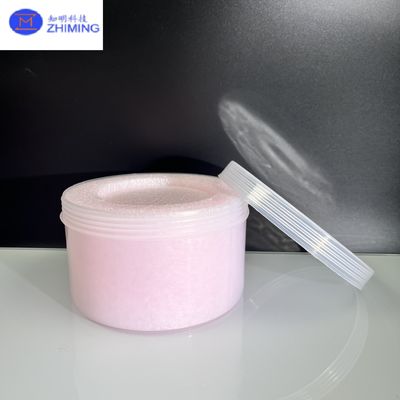

• I cuscini in schiuma PE stampati in 3D offrono un supporto su misura per ciascun wafer, accogliendoli con una distribuzione uniforme della pressione.

• - Sì.Sistema di assorbimento degli urti in più fasi:

• Conchiglia esterna: 3 mm di spessore, all'interno di un alloggiamento in PP resistente alla frantumazione, che assorbe l'impatto iniziale.

• Strati medi: Gli strati di schiuma a densità di gradiente distribuiscono progressivamente le forze d'urto, riducendo la trasmissione al wafer.

• Rivestimento interno: Lo strato antistatico di velluto previene i micro graffi e aggiunge un'ulteriore barriera contro la generazione di particolato.

Gestione intelligente dei wafer

• I marcatori di capacità con incisione laser su ogni capsula garantiscono una gestione delle scorte e un monitoraggio delle capacità.

• - Sì.La progettazione impilabile con perni di allineamento di precisione impedisce il movimento laterale, consentendo uno stoccaggio sicuro ed efficiente.

Progettazione ottimizzata per la stanza pulita

• La costruzione in un solo pezzo senza cuciture elimina giunzioni e spazi vuoti, riducendo le potenziali trappole di particelle e semplificando i protocolli di pulizia.

Opzioni di configurazione personalizzate

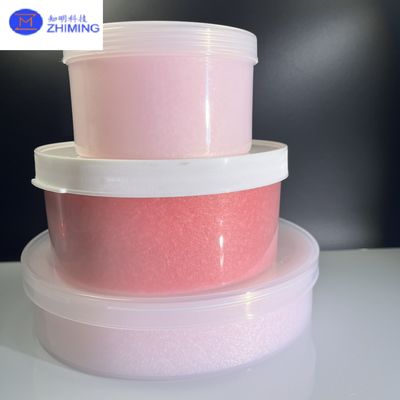

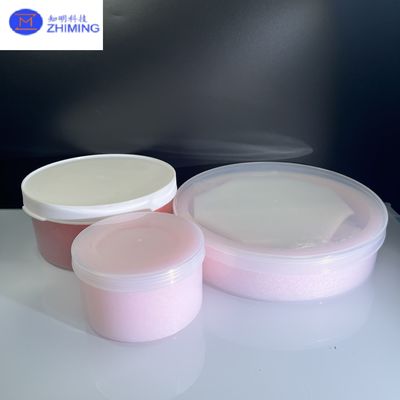

• Varianti di dimensioni dei wafer: da 4" a 12" (compresi i formati 150mm, 200mm e 300mm).

• Tipologie di schiuma: conduttiva, ignifuga o a bassa emissione di gas, su misura per le esigenze specifiche dei processi e delle normative.

• Versioni speciali: le opzioni includono modelli compatibili con il vuoto per ambienti ad alto vuoto e versioni ad alta umidità per condizioni di stoccaggio difficili.

Specifiche tecniche

Applicazioni

Ricerca e sviluppo

• Laboratori universitari e aziendali: trasferimenti sicuri tra i moduli delle stanze pulite.

• Sviluppo di processi: immagazzinamento affidabile di wafer per i processi di prototipo e pilota.

• Caratterizzazione del materiale: protezione dei campioni sensibili alle vibrazioni durante il trasporto.

Sproduzione di lotti di centri commerciali

• Fabbricazione di MEMS: manipolazione sicura di fragili strutture MEMS.

• Optoelettronica: protezione dei Wafer GaAs e GaN nelle applicazioni optoelettroniche.

• Ricerca e sviluppo di celle solari: trasferimento sicuro di grandi substrati di wafer da 12 pollici per dispositivi solari sperimentali.

Manutenzione e taratura delle apparecchiature

• Qualificazione degli attrezzi: immagazzinamento robusto per le wafer dorate e di riferimento.

• Metrologia: protezione dei wafer di taratura durante il trasporto.

• Ambienti controllati: trasporto di dispositivi sensibili all'umidità o igroscopici.

Logistica della catena di fornitura

• Trasferimenti da fabbrica a fabbrica: certificati per la gestione robusta (conformità MIL-STD-810G).

• Spedizioni internazionali: la certificazione IATA delle merci pericolose garantisce un trasporto globale sicuro.

• Archivio a lungo termine: Stabilità del materiale comprovata per 10 anni per i lotti di wafer archiviati.

Domande e risposte

Q1: Cosa rende il vostro sistema di cuscino di schiuma superiore alla schiuma di polietilene standard?
A1:Il nostro sistema di schiuma a tre strati brevettato offre:

• Strato superiore: dimensione dei pori ultra-fini di 0,2 mm, che forniscono990,9% filtrazione delle particelleper la sicurezza delle stanze pulite.

• Strato medio: schiuma di memoria viscoelastica conTasso di rimbalzo del 30%, che fornisce sia l'assorbimento degli urti che il recupero della forma per un uso prolungato.

• Strato di base: schiuma conduttiva a base di carbonio conResistenza superficiale < 100 Ω/sqper garantire una rapida dissipazione elettrostatica.

D2: Come si assicura la protezione ESD durante il trasferimento dei wafer?
A2:Le nostre capsule integrano:

• Resistenza superficiale di 106 ∼ 109Ω, che soddisfano le linee guida ANSI/ESD S20.20.

• Percorso di messa a terra continuatramite contatti di maniglia integrati per la neutralizzazione della carica in tempo reale.

• Sensori IoT ESD opzionaliper il monitoraggio in tempo reale e la gestione dei rischi di ESD basata sui dati.
