Casa > PRODOTTI > Wafer dello zaffiro > Wafer di zaffiro da 2", fuori asse C verso piano A 2°, spessore 430 µm, DSP/SSP

Wafer di zaffiro da 2", fuori asse C verso piano A 2°, spessore 430 µm, DSP/SSP

Dettagli del prodotto

Luogo di origine: Cina

Marca: zmsh

Termini di pagamento e spedizione

Ottenga il migliore prezzo
Evidenziare:

Wafer di zaffiro a piano C

,

Al2O3 Wafer di zaffiro

,

Wafer di zaffiro ultra sottile

Materiale:
99.999% Cristallo di zaffiro
Orientazione:
Al di fuori dell'asse C verso il piano A 2°
Diametro:
2", 50,8 mm.
Inchinati.:
≤ 20 μm
Dimensione:
2 pollici, 4 pollici, 6 pollici, 8 pollici
TTV:
<5>
Spessore:
430 μm
Materiale:
99.999% Cristallo di zaffiro
Orientazione:
Al di fuori dell'asse C verso il piano A 2°
Diametro:
2", 50,8 mm.
Inchinati.:
≤ 20 μm
Dimensione:
2 pollici, 4 pollici, 6 pollici, 8 pollici
TTV:
<5>
Spessore:
430 μm
Wafer di zaffiro da 2", fuori asse C verso piano A 2°, spessore 430 µm, DSP/SSP

2 "Wafer di zaffiro fuori asse C verso piano AAl.2O₃,430μm Spessore, DSP/SSP



Questo...Wafer di zaffiro da 2 pollicicaratteristiche ultra-preciseAl di fuori dell'asse C verso il piano A 2° - e99Purezza 0,999% (5N), ottimizzato per la crescita epitaxiale ad alte prestazioni e applicazioni optoelettroniche specializzate.spessore di 430 μme le opzioni percon una lunghezza di 20 mm o più ma non superiore a 50 mm,, il wafer offre un'eccezionale qualità superficiale (Ra <0,3 nm) e consistenza cristallografica, rendendolo ideale per dispositivi basati su GaN, sistemi laser e substrati di livello di ricerca.Il suo orientamento controlato fuori asse riduce i difetti di aggregazione passo durante l'epitaxia, mentre l'ultra-alta purezza garantisce un minimo degrado delle prestazioni a causa delle impurità in applicazioni sensibili come l'ottica quantistica e i filtri RF.

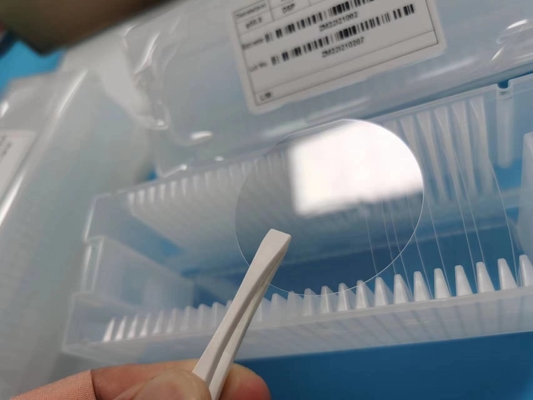

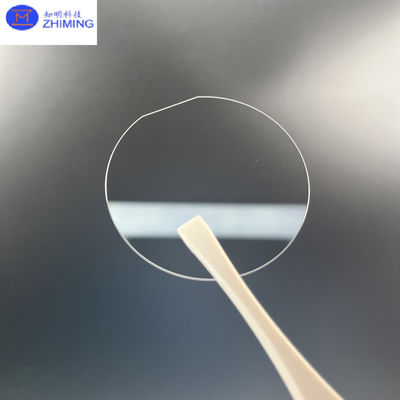

Wafer di zaffiro da 2", fuori asse C verso piano A 2°, spessore 430 µm, DSP/SSP 0








Caratteristiche chiave di una wafer di zaffiro da 2'



Precisione dell'orientamento fuori taglio:

Fuori piano C verso l'asse A 2°, progettato per migliorare l'uniformità dello strato epitaxiale e ridurre i difetti nella crescita del GaN.



Purezza ultra elevata:

990,999% (5N) Al2O, con tracce di impurità (Fe, Ti, Si) < 5 ppm, critica per dispositivi ad alta frequenza e a bassa perdita.



Qualità della superficie in sottomicroni:

Opzioni DSP/SSP:

DSP: Ra < 0,3 nm (da entrambi i lati), ideale per applicazioni ottiche e laser.

SSP: Ra < 0,5 nm (lato anteriore), conveniente per l'epitaxia.

TTV < 5 μmper la deposizione uniforme a film sottile.



Eccellenza materiale:

Stabilità termica: Punto di fusione ~ 2,050°C, adatto ai processi MOCVD/MBE.

Trasparenza ottica: > 90% di trasmissione (400 nm ≈ 4000 nm).

Robustezza meccanica: 9 durezza Mohs, resistente all'incisione chimica.



Consistenza del livello di ricerca:

Densità di dislocazione < 300 cm- - -², garantendo un elevato rendimento per la R & S e la produzione pilota.

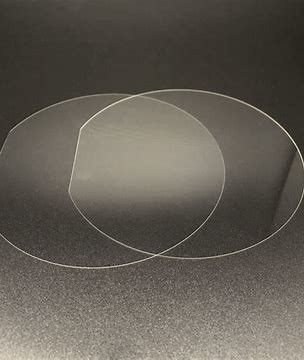

Wafer di zaffiro da 2", fuori asse C verso piano A 2°, spessore 430 µm, DSP/SSP 1






Applicazioni



GaN Epitaxy:

LED/diodi laser: Emettitori blu/UV con dislocazioni ridotte dei filettamenti.

HEMT: transistor ad alta mobilità elettronica per 5G e radar.



Componenti ottici:

Finestre laser: Basse perdite di dispersione per i laser a CO2 e UV.

Guida d'onda: Wafer DSP per fotonica integrata.



Dispositivi per onde acustiche:

Filtri SAW/BAW: L'orientamento fuori taglio migliora la stabilità della frequenza.



Tecnologie quantistiche:

Fonti monofotoniche: Substrati ad alta purezza per cristalli SPDC.



Sensori industriali:

Sensori di pressione/temperatura: coperture chimicamente inerte per ambienti difficili.

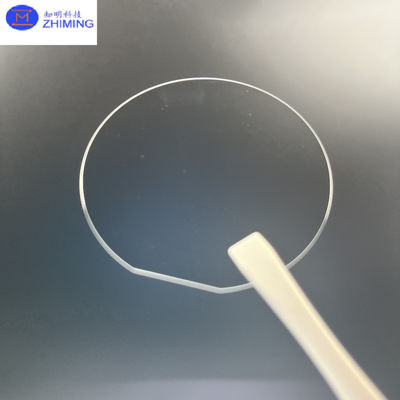

Wafer di zaffiro da 2", fuori asse C verso piano A 2°, spessore 430 µm, DSP/SSP 2






Specificità



Parametro

Valore

Diametro 500,8 mm (2") ± 0,1 mm
Spessore 430 μm ± 10 μm
Orientazione dall'asse C verso il piano A 2°
Purezza 990,999% (5N Al2O3)
TTV < 5 μm
Arco/Warp < 20 μm






Domande e risposte



D1: Perché scegliere un 2° off-cut invece del piano C standard?
A1:Il2° off-cut sopprime il step-bunchingdurante l'epitaxia del GaN, migliorando l'uniformità dello strato e riducendo i difetti dei LED ad alta luminosità e dei diodi laser.



D2: In che modo la purezza 5N influenza le prestazioni dei dispositivi RF?
A2: 99.999% di purezza minimizza le perdite dielettrichead alte frequenze, fondamentali per i filtri 5G e gli amplificatori a basso rumore.



D3: I wafer DSP possono essere utilizzati per l'incollaggio diretto?
A3:Sì, DSP.> 0,3 nm di rugositàconsente il legame a livello atomico per l'integrazione eterogenea (ad esempio, zaffiro sul silicio).



D4: Qual è il vantaggio di un spessore di 430 μm?
A4:Saldiresistenza meccanica(per la manipolazione) conconduttività termica, ottimale per una rapida lavorazione termica.
