Dettagli del prodotto
Luogo di origine: Cina
Marca: zmsh
Certificazione: rohs
Numero di modello: 12' di diametro 250 mm ± 0,5 mm Spessore 1000 Um
Termini di pagamento e spedizione
Quantità di ordine minimo: 3
Prezzo: 80
Imballaggi particolari: Supporto in gommapiuma per wafer + scatola di cartone
Tempi di consegna: 5-6 settimane
Termini di pagamento: T/T, Western Union
Capacità di alimentazione: mese 1000per
Orientazione: |
C-piano <0001> |
Diametro: |
300 mm±0,5 mm |
Spessore: |
1000 mm±50 mm |
Materiale: |
cristallo di zaffiro |
Lucidato: |
ssp o dsp |
TTV: |
<15um> |
Inchinati.: |
<50um> |
Orientazione: |
C-piano <0001> |
Diametro: |
300 mm±0,5 mm |
Spessore: |
1000 mm±50 mm |
Materiale: |
cristallo di zaffiro |
Lucidato: |
ssp o dsp |
TTV: |
<15um> |
Inchinati.: |
<50um> |

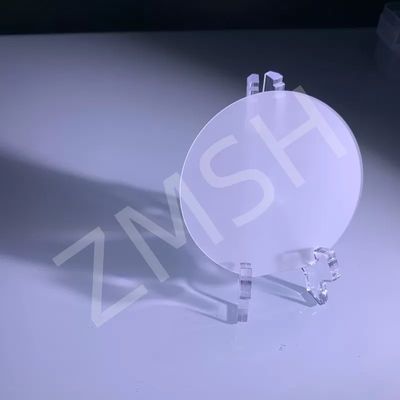

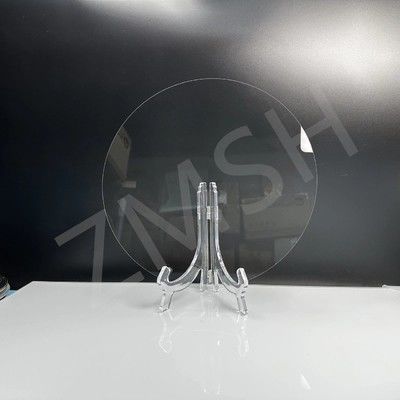

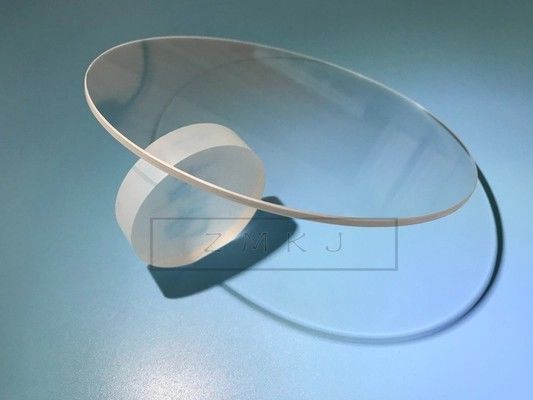

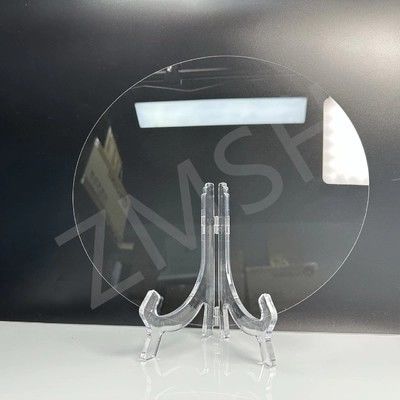

Wafer di zaffiro da 12" Diametro 250mm (±0.5mm) Spessore 1000µm C-Plane
Questo Wafer di zaffiro da 12 pollici (250 mm) offre una precisione leader del settore (diametro ±0,5 mm, spessore 1.000µm) e un'elevata purezza (99,99%), ottimizzato per applicazioni avanzate nel settore dei semiconduttori e dell'elettronica optoelettronica. L'orientamento C-plane (0001) garantisce un'eccezionale qualità di crescita epitassiale per dispositivi basati su GaN, mentre il suo ampio diametro massimizza l'efficienza produttiva per la produzione ad alto volume. Con una stabilità termica superiore (punto di fusione >2.000°C), trasparenza ottica (85%+ da UV a medio-IR) e robustezza meccanica (durezza 9 Mohs), questo wafer è ideale per l'elettronica di potenza, i LED, i sistemi laser e le tecnologie quantistiche all'avanguardia.
Caratteristiche principali del wafer di zaffiro
Precisione di grande formato del wafer di zaffiro:
Diametro: 250 mm ±0,5 mm, compatibile con le linee di fabbricazione di semiconduttori da 12".
Spessore: 1.000µm ±15µm, progettato per la resistenza meccanica e l'uniformità del processo.
Del wafer di zaffiro Elevata purezza (4N):
99,99% Al₂O puro₃, eliminando le impurità che degradano le prestazioni ottiche/elettriche.
Del wafer di zaffiro Proprietà eccezionali dei materiali:
Stabilità termica: Punto di fusione ~2.050°C, adatto per ambienti estremi.
Chiarezza ottica: >85% di trasmissione da 350 nm a 4.500 nm (da UV a medio-IR).
Durezza: 9 Mohs, resistente ai graffi e alla corrosione chimica.
Del wafer di zaffiro Opzioni di qualità della superficie:
Lucidatura epi-ready: Ra <0,3 nm (misurato con AFM), ideale per la deposizione di film sottili.
Lucidatura su entrambi i lati disponibile per applicazioni ottiche di precisione.
Applicazioni del wafer di zaffiro
Wafer di zaffiro in Optoelettronica avanzata:
LED/diodi laser basati su GaN: LED blu/UV, VCSEL per LiDAR e rilevamento 3D.
Display Micro-LED: Substrati uniformi per schermi AR/VR di nuova generazione.
Wafer di zaffiro in Dispositivi di alimentazione e RF:
Amplificatori di potenza 5G/6G: Bassa perdita dielettrica alle alte frequenze.
HEMT e MOSFET: Transistor ad alta tensione per veicoli elettrici.
Wafer di zaffiro in Industria e difesa:
Finestre IR/cupole missilistiche: Trasparenza in ambienti difficili (ad esempio, aerospaziale).
Sensori di zaffiro: Coperture resistenti alla corrosione per il monitoraggio industriale.
Wafer di zaffiro in Tecnologie emergenti:
Tecnologia indossabile: Vetro di copertura ultra resistente per smartwatch.
Specifiche
Parametro |
Valore |
---|---|
Diametro | 250 mm ±0,5 mm |
Spessore | 1.000µm ±15µm |
Orientamento | C-plane (0001) ±0,2° |
Purezza | >99,99% (4N) |
Rugosità superficiale (Ra) | <0,3 nm (epi-ready) |
TTV | <15µm |
Bow | <50um |
