Dettagli del prodotto
Luogo di origine: Cina
Marca: ZMSH
Certificazione: rohs
Numero di modello: Apparecchiature per l'assottigliamento di precisione di wafer
Termini di pagamento e spedizione
Quantità di ordine minimo: 2
Prezzo: by case
Tempi di consegna: 5-10 mesi
Termini di pagamento: T/T
Dimensioni di wafer compatibili:: |
4 -12 pollici |
Materiali compatibili:: |
Wafer Si, wafer SiC, ingot SiC |
Orientazione dell'asse:: |
Z-asse |
Risoluzione minima:: |
0.1um/s |
Asse principale:: |
Sistema di raffreddamento ad acqua |
Dimensioni di wafer compatibili:: |
4 -12 pollici |
Materiali compatibili:: |
Wafer Si, wafer SiC, ingot SiC |
Orientazione dell'asse:: |
Z-asse |
Risoluzione minima:: |
0.1um/s |
Asse principale:: |
Sistema di raffreddamento ad acqua |
Sistema di sottilizzazione dei wafer attrezzature di sottilizzazione di precisione Wafer SiC Si compatibile 4 -12 pollici Wafer capacità
Visualizzazione tecnica dell'apparecchiatura per l'assottigliamento dei wafer
L'apparecchiatura per l'assottigliamento dei wafer consente l'assottigliamento di precisione di materiali semiconduttori fragili da 4 a 12 pollici, tra cui il silicio (Si), il carburo di silicio (SiC), l'arsenide di gallio (GaAs) e i substrati di zaffiro.ottenendo una precisione di controllo dello spessore di ±1 μm e una variazione totale dello spessore (TTV) ≤2 μm per soddisfare i severi requisiti della fabbricazione avanzata di imballaggi e dispositivi di potenzaAttraverso un coordinamento ottimizzato dei parametri di rettifica e dei processi di lucidatura, l'apparecchiatura garantisce un'adattamento preciso alle diverse proprietà dei materiali.in particolare affrontare le sfide di diradamento dei semiconduttori a banda larga come il SiC. L'apparecchiatura per l'assottigliamento dei wafer garantisce una minima deviazione dello spessore e una bassa rugosità superficiale,integrato con monitoraggio automatizzato dello spessore in tempo reale per mantenere prestazioni di elaborazione stabili e affidabili.
Specificativi dell'apparecchiatura per l'assottigliamento dei wafer
Modello di attrezzatura | Principali vantaggi |
---|---|

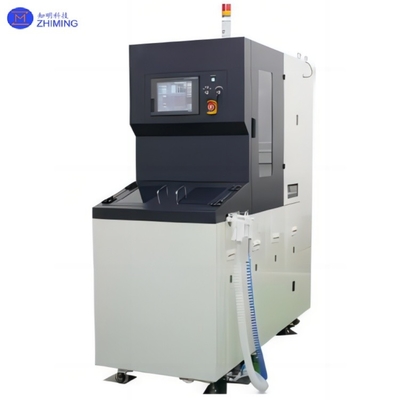

Semi-automatico di 12 polliciAttrezzature |
- Soluzioni personalizzabili per prodotti irregolari
|
- Distanza di misura di altezza estendibile fino a 40 mm
|
|
- Soluzioni di processo integrate
|
|

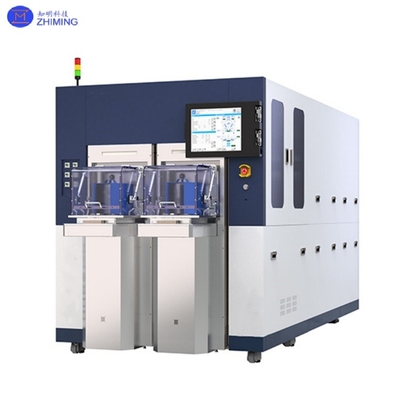

8 pollici di sottilezzaAttrezzature |
- L'UPH supera i modelli importati (30pcs/h per le wafer standard)
|
- Compatibile con la movimentazione semiautomatica dei prodotti irregolari
|
|
- Soluzioni di processo integrate
|
|

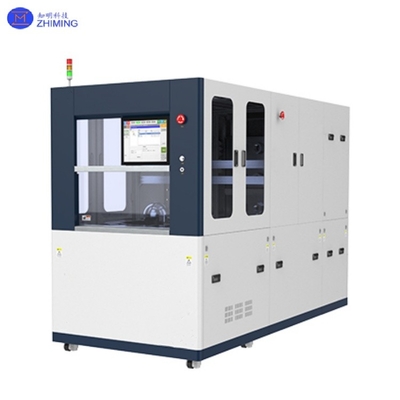

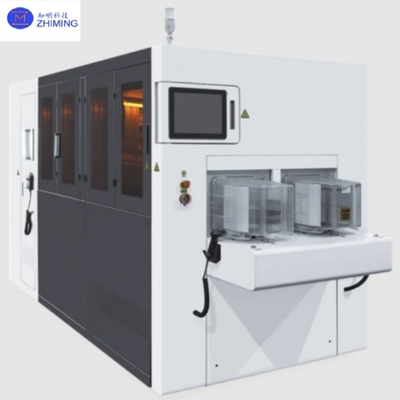

Sottilizzatore automatico da 12 polliciAttrezzature |
- Compatibile con il sistema di automazione completa
|
- Compatibile con manipolazione semiautomatica per irregolari prodotti
|
|
- Soluzioni di processo integrate
|
Vantaggi:
·Tecnologia di lavorazione matura e stabile
·Smalzaggio ad alta precisione del fusibile in alimentazione con precisione di lavorazione superiore
·Interfaccia uomo-macchina (HMI) e funzionamento user friendly
·Controllo di precisione dell'asse Z mediante viti a sfera importate, guide lineari e servomotori ad alta precisione (risoluzione minima: 0,1 μm/s)
·Lo spinello ad alta rigidità ad aria contenente, combinato con un impianto a scatto di wafer ultra preciso e un indicatore di spessore, garantisce la stabilità e l'affidabilità del processo
Funzioni:
·Registrazione del registro delle operazioni
·Compatibilità del materiale da 4"-12" wafer
·Misurazione di spessore di contatto ad alta precisione in tempo reale
·Sistema di raffreddamento ad acqua a fusione
·Modalità di funzionamento completamente automatico/semiautomatico
Apparecchiature per l'assottigliamento delle waferfoto
Applicazioni
· Fabbricazione di dispositivi di alimentazione a base di silicio: l'apparecchiatura per l'assottigliamento dei wafer consente processi di assottigliamento dei wafer per DSC e altri dispositivi di alimentazione a base di silicio;
· Imballaggio dei dispositivi per semiconduttori composti: l'apparecchiatura per l'assottigliamento dei Wafer supporta l'assottigliamento a livello di substrato per i componenti a base di GaAs/GaN;
· Processo dei dispositivi a carburo di silicio: l'apparecchiatura per l'assottigliamento delle wafer fornisce un assottigliamento di precisione dei lingotti/wafer di SiC per i requisiti dei moduli di potenza;

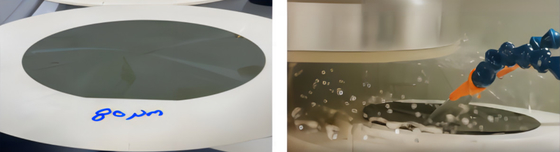

Effetto meccanicoApparecchiature per l'assottigliamento delle wafer
·Sottilizzazione ad alta velocità per Wafer SiC, GaN, Zaffiro, GaAs e InP
·Misurazione automatizzata del preallineamento e dello spessore
·Spindle ad alta rigidità e a bassa vibrazione con fluttuazioni minime di giri al minuto (velocità di scorrere/alimentazione rapida regolabile)
Domande e risposte
1D: L'apparecchiatura di sottilizzazione dei wafer supporta la personalizzazione?
R: Forniamo soluzioni completamente personalizzate, tra cui perni specializzati per wafer irregolari e sviluppo di ricette su misura.
2D: Quale precisione di controllo dello spessore possono raggiungere le macchine di sottilizzazione dei wafer?
R: I modelli premium raggiungono un'uniformità dello spessore di ± 0,5 μm con TTV≤1 μm (sistema di monitoraggio dello spessore dell'interferometria laser).
