Attrezzatura per il legame delle wafer Temperatura della stanza Bondin Legame idrofilico Si-SiC Si-Si 2 -12 pollici

Attrezzatura per il legame dei wafer Temperatura della stanza Bondin Legamento idrofilico Si-SiC Si-Si Legamento 2 -12 pollici

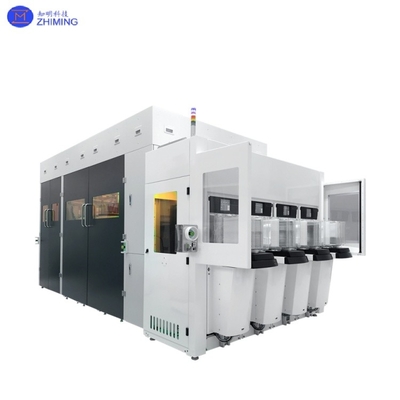

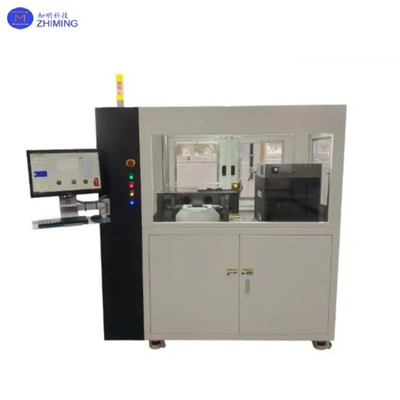

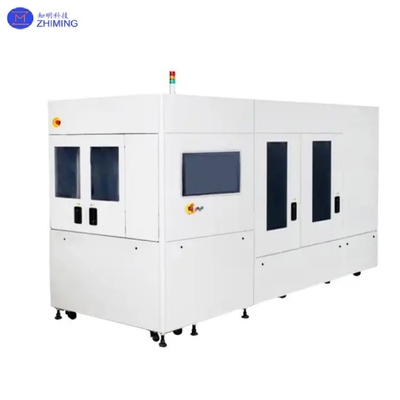

Visualizzazione del sistema di legame dei wafer

L'attrezzatura per il legame dei wafer è un'attrezzatura di legame di fascia alta specificamente progettata per la produzione di dispositivi di alimentazione a carburo di silicio (SiC), supportando specifiche di wafer da 2 a 12 pollici.L'apparecchiatura di attacco a wafer incorpora tecnologie avanzate di attacco diretto a temperatura ambiente e di attacco a superficie, con speciale ottimizzazione per i processi di legame eterogenei SiC-SiC e SiC-Si.con un sistema integrato di allineamento ottico ad alta precisione (≤ ± 2 μm) e controllo della temperatura/pressione a circuito chiuso, garantisce l'elevata resistenza al legame (≥ 2 J/m2) e l'uniformità superiore dell'interfaccia richiesta per la fabbricazione di dispositivi semiconduttori di potenza.

Specificativi tecnici del sistema di legame delle wafer

Parametri funzionali di base:

Sistema di controllo intelligente:

·Interfaccia sensoriale a contatto HMI di livello industriale

·≥ 50 ricette di processo conservate

·Feedback a circuito chiuso di pressione-temperatura in tempo reale

Sistema di protezione della sicurezza:

·Protezione a triplo blocco (pressione/temperatura/vuoto)

·Sistema di frenatura di emergenza

·Compatibilità in camera pulita di classe 100

Funzioni estese:

·Manipolazione robotica opzionale dei wafer

·Supporto del protocollo di comunicazione SECS/GEM

·Modulo integrato di ispezione in linea

L'apparecchiatura per il legame delle wafer è specificamente progettata per la ricerca e lo sviluppo e la produzione in serie di semiconduttori di terza generazione.L'architettura modulare di Wafer Bonding Equipment consente l'incollaggio di alta affidabilità per dispositivi di alimentazione basati su SiCL'innovativa tecnologia di pretrattamento al plasma migliora significativamente la resistenza di legame interfacciale (≥ 5 J/m2), mentre l'ambiente a vuoto ultra elevato garantisce interfacce di legame prive di contaminanti.Il sistema intelligente di controllo della temperatura e della pressione, combinato con la precisione di allineamento submicron, fornisce soluzioni di legame a livello di wafer per HEMT, SBD e altri dispositivi.

Fotografia

Materiali compatibili

Applicazioni

· Imballaggio del dispositivo MEMS: l'apparecchiatura di legame a wafer è adatta per la sigillatura ermetica di sistemi microelettromeccanici (MEMS) come accelerometri e giroscopi.

· Sensori di immagine CIS: l'apparecchiatura per il legame delle wafer consente il legame a bassa temperatura tra le wafer CMOS e i substrati di vetro ottico.

· Integrazione 3D IC: Wafer Bonding Equipment supporta l'accoppiamento a temperatura ambiente per i wafer attraverso il silicio (TSV).

· Dispositivi a semiconduttore composto: l'apparecchiatura di legame a wafer facilita il trasferimento dello strato epitaxiale per i dispositivi di alimentazione GaN/SiC.

· Biochip Fabrication: Wafer Bonding Equipment fornisce soluzioni di imballaggio a bassa temperatura per chip microfluidici.

Effetto di lavorazione️Collegamento di wafer LiNbO 3 e wafer SiC

(a) Fotografia di wafer LiNbO3/SiC incollate a temperatura ambiente. (b) Fotografia di chip a dadi da 1 × 1 mm.)

(a) Immagine TEM a sezione trasversale dell'interfaccia di legame LiNbO3/SiC (b) Vista ingrandita di (a)
