Apparecchiature laser a micro getto per l'arrotondamento di wafer a carburo di silicio e il taglio di wafer a base di silicio

Dettagli del prodotto

Luogo di origine: CINESE

Marca: ZMSH

Certificazione: rohs

Numero di modello: Attrezzature per la tecnologia laser microjet

Termini di pagamento e spedizione

Quantità di ordine minimo: 1

Prezzo: by case

Tempi di consegna: 5-10 mesi

Termini di pagamento: T/T

Ottenga il migliore prezzo
Evidenziare:

TSV elaborazione laser microjet

,

chip laser ad alta energia pulsata

,

apparecchiature laser microjet

Scopo::
Attrezzature per la tecnologia laser microjet
Volume del bancone::
300*300*150
Accuratezza di posizionamento μm::
+/-5
Accuratezza di posizionamento ripetuta μm::
+/-2
Tipo di controllo numerico::
DPSS Nd:YAG
Lunghezza d'onda::
532/1064
Scopo::
Attrezzature per la tecnologia laser microjet
Volume del bancone::
300*300*150
Accuratezza di posizionamento μm::
+/-5
Accuratezza di posizionamento ripetuta μm::
+/-2
Tipo di controllo numerico::
DPSS Nd:YAG
Lunghezza d'onda::
532/1064
Apparecchiature laser a micro getto per l'arrotondamento di wafer a carburo di silicio e il taglio di wafer a base di silicio

Riassunto di mattrezzature per la tecnologia laser icrojet



Apparecchiature laser a micro getto per l'arrotondamento di wafer a carburo di silicio e il taglio di wafer a base di silicio




Le apparecchiature laser microjet sono un tipo di sistema di lavorazione di precisione che combina laser ad alta energia e getto liquido su scala micron, utilizzato principalmente in settori di produzione di fascia alta come i semiconduttori,optoelettronica e medicaIl principio fondamentale è quello di raggiungere una precisione di lavorazione sub-micronica (fino a 0.5μm) e zona colpita da calore vicino allo zero (HAZ<1μm) accoppiando la luce laser pulsata (come la luce ultravioletta o verde) a un getto liquido ad alta velocità (di solito acqua deionizzata o liquido inerte)Nel settore dei semiconduttori, la tecnologia è significativamente migliore dei processi tradizionali, come:taglio di wafer di carburo di silicio (SiC) sotto controllo di rottura dei bordi di 5 μm, velocità fino a 100 mm/s; quando si lavora un IC 3D attraverso un foro di silicio (TSV), rugosità della parete del foro Ra< 0,5 μm, rapporto profondità/larghezza di 10:1■ può essere utilizzato anche per l'incisione dei cancelli dei dispositivi GaN e l'apertura delle finestre RDL in confezioni avanzate con una precisione di ± 1 μm. I suoi vantaggi unici includono la mancanza di sollecitazioni meccaniche, la mancanza di contaminazione chimica,compatibilità con ambienti di stanza pulita, e il supporto per l'aggiornamento del laser femtosecondo per l'elaborazione su nanoscala.

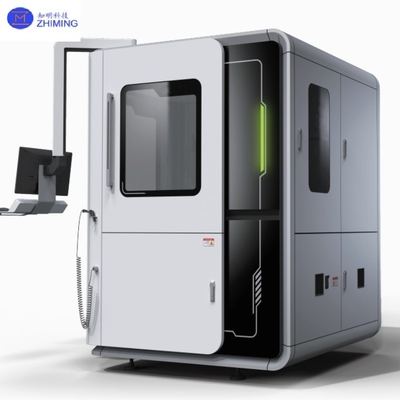

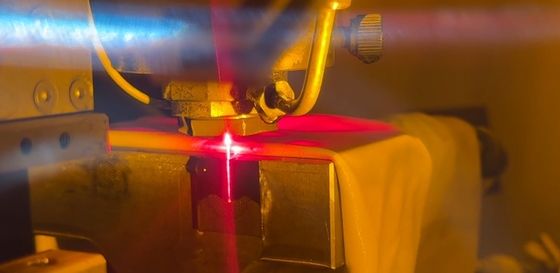

Apparecchiature laser a micro getto per l'arrotondamento di wafer a carburo di silicio e il taglio di wafer a base di silicio 0Apparecchiature laser a micro getto per l'arrotondamento di wafer a carburo di silicio e il taglio di wafer a base di silicio 1








Principio di funzionamento della tecnologia laser microjet



Il raggio laser focalizzato è accoppiato al getto d'acqua ad alta velocità,e il fascio di energia con distribuzione uniforme dell'energia della sezione trasversale si forma dopo una riflessione completa sulla parete interna della colonna d'acqua. ha le caratteristiche di bassa larghezza di linea, elevata densità energetica, direzione controllabile e riduzione in tempo reale della temperatura superficiale dei materiali lavorati,fornire condizioni eccellenti per la finitura integrata ed efficiente di materiali duri e fragili.
La tecnologia di lavorazione laser a getto di microacqua sfrutta il fenomeno della riflessione totale del laser all'interfaccia dell'acqua e dell'aria, in modo che il laser sia accoppiato all'interno del getto d'acqua stabile,e l'alta densità di energia all'interno del getto d'acqua viene utilizzata per ottenere la rimozione del materiale.

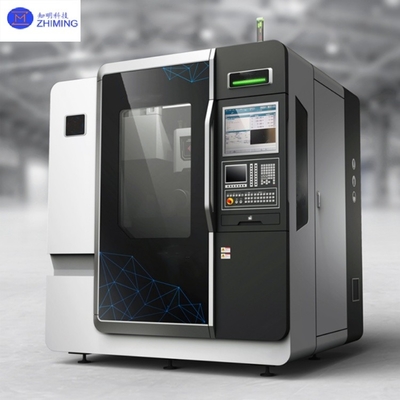

Apparecchiature laser a micro getto per l'arrotondamento di wafer a carburo di silicio e il taglio di wafer a base di silicio 2








Specifiche tecniche



Volume del bancone 300*300*150 400*400*200
Asse lineare XY Motore lineare Motore lineare
Asse lineare Z 150 200
Precisione di posizionamento μm +/-5 +/-5
Precisione di posizionamento ripetuta μm +/-2 +/-2
Accelerazione G 1 0.29
Controllo numerico 3 assi /3+1 assi /3+2 assi 3 assi /3+1 assi /3+2 assi
Tipo di comando numerico DPSS Nd:YAG DPSS Nd:YAG
Lunghezza d'onda nm 532/1064 532/1064
Potenza nominale W 50/100/200 50/100/200
getto d'acqua 40-100 40-100
Barra di pressione dell'ugello 50-100 50-600
Dimensioni (macchina utensile) (larghezza * lunghezza * altezza) mm 1445*1944*2260 1700*1500*2120
Dimensione (cabinetto di controllo) (W * L * H) 700 * 2500 * 1600 700 * 2500 * 1600
Peso (attrezzatura) T 2.5 3
Peso (cabinetto di controllo) KG 800 800

capacità di elaborazione

Roverezza della superficie Ra≤1,6um

Velocità di apertura ≥ 1,25 mm/s

Taglio della circonferenza ≥ 6 mm/s

velocità di taglio lineare ≥ 50 mm/s

Roverezza della superficie Ra≤1,2 mm

Velocità di apertura ≥ 1,25 mm/s

Taglio della circonferenza ≥ 6 mm/s

velocità di taglio lineare ≥ 50 mm/s

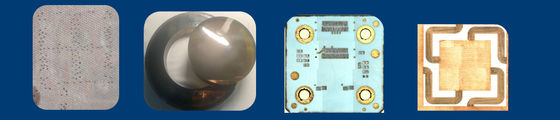

Per i cristalli di nitruro di gallio, materiali semiconduttori a banda ultra larga (diamanti/ossido di gallio), materiali speciali per l'industria aerospaziale, substrato ceramico a carbonio LTCC, fotovoltaici,lavorazione di cristalli scintillatori e di altri materiali.

Nota: la capacità di lavorazione varia a seconda delle caratteristiche del materiale










Campo di applicazione tecnica



Campo dei semiconduttori





Il lingotto di carburo di silicio è rotondo



L'approccio di lavorazione "gentile" della tecnologia del laser Microjet (LMJ) soddisfa i crescenti requisiti di qualità per il taglio, il solco e il taglio di materiali semiconduttori sensibili,ottenendo bordi di taglio verticali lisci, mantenendo un'elevata resistenza alla frattura del materiale e riducendo significativamente il rischio di rottura.



Caratteristiche:
L'area di danno termico è quasi trascurabile.
Il costo orario di lavorazione è pari al 55% della tecnologia di lavorazione tradizionale;
Il rendimento supera il 99%;
I costi della manodopera sono un decimo di quelli attuali;





Apparecchiature laser a micro getto per l'arrotondamento di wafer a carburo di silicio e il taglio di wafer a base di silicio 3

Effetti del taglio laser sulla ceramica al carburo di silicio











Fetta di wafer


Caratteristiche:
Un singolo wafer da 6 pollici riduce il costo totale del substrato del 35%; 8 volte più efficiente
Prova di topografia di superficie FRT BOW=1,4μm
Prova di superficie AFM Ra=0,73μm
CMP può essere eseguito direttamente sulla superficie del wafer

Nota: il laser microjet può essere utilizzato per tagliare il substrato con spessore ≥ 250 μm su misura





Apparecchiature laser a micro getto per l'arrotondamento di wafer a carburo di silicio e il taglio di wafer a base di silicio 4

Qualità dei Wafer









Tagliatura/scrippatura dell'ossido di gallio



Per i materiali fragili, il laser microjet viene applicato senza stress meccanico o energia ultra elevata, il che può risolvere meglio il problema della crepa del materiale durante la lavorazione.

Taglio di ossido di gallio senza collasso dei bordi, senza crepe, senza ioni di gallio a causa dell'adesione da liquefazione ad alta temperatura.





Apparecchiature laser a micro getto per l'arrotondamento di wafer a carburo di silicio e il taglio di wafer a base di silicio 5

Qualità del dischi di ossido di gallio











LTCC campo di substrato ceramico





La tecnologia avanzata del laser microjet è insostituibile in questo campo, che può raggiungere con precisione i requisiti di indice ultra elevati di conicità, rotondità,posizionamento e piattezza dei fori della sonda, ed evitare i difetti di lavorazione dei materiali eterogenei a più strati.





Apparecchiature laser a micro getto per l'arrotondamento di wafer a carburo di silicio e il taglio di wafer a base di silicio 6

LTCC Trasformazione di substrati ceramici












Servizio ZMSH

ZMSH offre servizi di apparecchiature laser microfluidiche che coprono il supporto a ciclo completo, tra cui:


1) progettazione di schemi di attrezzature personalizzati (adatti per SiC/GaN e altri processi materiali);
2) Servizi di sviluppo dei processi e ottimizzazione dei parametri (fornitura di pacchetti di taglio/perforazione/incisione e altri pacchetti di processo);
3) monitoraggio remoto 24 ore su 24, 7 giorni su 7 e manutenzione rapida (supporto in magazzino di pezzi di ricambio per i componenti chiave);
4) Formazione tecnica (compresa la certificazione di funzionamento delle stanze pulite);
5) Servizi di aggiornamento delle apparecchiature (come l'integrazione di moduli laser femtosecondi).








Domande e risposte



1D: A che cosa serve la tecnologia laser microjet nella produzione di semiconduttori?
R: Consente di tagliare e perforare materiali fragili come le onde SiC/GaN con precisione sotto-microne e impatto termico quasi zero.





2D: Come si confronta il laser microjet con il laser tradizionale?
R: Elimina le zone colpite dal calore (HAZ) e la frantumazione dei bordi mantenendo velocità più elevate, ideale per l'imballaggio avanzato e la lavorazione dei wafer sottili.






Tag: #Microjet laser equipment, #High energy pulsed laser, #Chip microhole, #TSV processing, #LASER MICROJET (LMJ), #Wafer dicing, #Metallic composite, #Microjet laser technology
