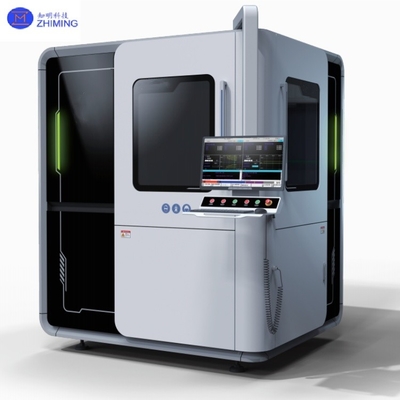

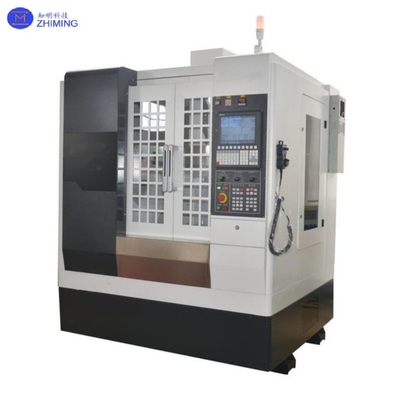

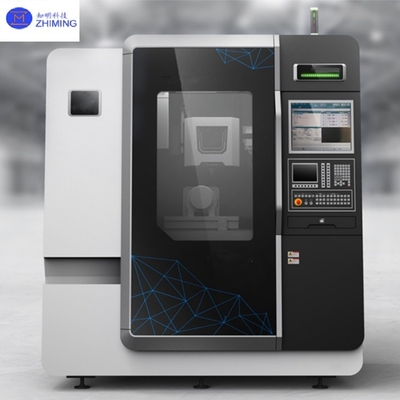

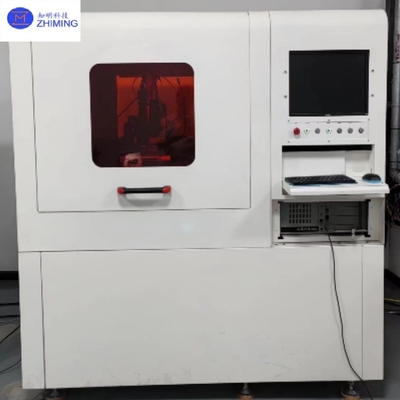

Dettagli del prodotto
Luogo di origine: Cina
Marca: ZMSH
Certificazione: rohs
Numero di modello: Attrezzature per la tecnologia laser microjet
Termini di pagamento e spedizione
Quantità di ordine minimo: 1
Prezzo: by case
Tempi di consegna: 5-10 mesi
Termini di pagamento: T/T
Purpose:: |
Microjet laser technology equipment |
Volume del bancone:: |
300*300*150 |
Positioning accuracy μm:: |
+/-5 |
Repeated positioning accuracy μm:: |
+/-2 |
Tipo di controllo numerico:: |
DPSS Nd:YAG |
Wavelength:: |
532/1064 |
Purpose:: |
Microjet laser technology equipment |
Volume del bancone:: |
300*300*150 |
Positioning accuracy μm:: |
+/-5 |
Repeated positioning accuracy μm:: |
+/-2 |
Tipo di controllo numerico:: |
DPSS Nd:YAG |
Wavelength:: |
532/1064 |
I sistemi Microjet Laser consentono l'elaborazione di materiali semiconduttori con ultra-precisione accoppiando laser pulsati ad alta energia a getti di liquidi su scala micrometrica (di solito acqua deionizzata o liquidi inerti),utilizzando gli effetti di guida e raffreddamento dei getti di liquido.
Con un'elevata precisione, un basso danno e un'elevata pulizia, la tecnologia laser microjet sta sostituendo i tradizionali processi di lavorazione e laser a secco nel campo dei semiconduttori,specialmente nei semiconduttori di terza generazione (SiC/GaN), confezionamento 3D e lavorazione di wafer ultra-sottili.
Volume del bancone | 300*300*150 | 400*400*200 |
Asse lineare XY | Motore lineare | Motore lineare |
Asse lineare Z | 150 | 200 |
Precisione di posizionamento μm | +/-5 | +/-5 |
Precisione di posizionamento ripetuta μm | +/-2 | +/-2 |
Accelerazione G | 1 | 0.29 |
Controllo numerico | 3 assi /3+1 assi /3+2 assi | 3 assi /3+1 assi /3+2 assi |
Tipo di comando numerico | DPSS Nd:YAG | DPSS Nd:YAG |
Lunghezza d'onda nm | 532/1064 | 532/1064 |
Potenza nominale W | 50/100/200 | 50/100/200 |
getto d'acqua | 40-100 | 40-100 |
Barra di pressione dell'ugello | 50-100 | 50-600 |
Dimensioni (macchina utensile) (larghezza * lunghezza * altezza) mm | 1445*1944*2260 | 1700*1500*2120 |
Dimensione (cabinetto di controllo) (W * L * H) | 700 * 2500 * 1600 | 700 * 2500 * 1600 |
Peso (attrezzatura) T | 2.5 | 3 |
Peso (cabinetto di controllo) KG | 800 | 800 |
capacità di elaborazione |
Roverezza della superficie Ra≤1,6um Velocità di apertura ≥ 1,25 mm/s Taglio della circonferenza ≥ 6 mm/s velocità di taglio lineare ≥ 50 mm/s |
Roverezza della superficie Ra≤1,2 mm Velocità di apertura ≥ 1,25 mm/s Taglio della circonferenza ≥ 6 mm/s velocità di taglio lineare ≥ 50 mm/s |
Per i cristalli di nitruro di gallio, materiali semiconduttori a banda ultra larga (diamanti/ossido di gallio), materiali speciali per l'industria aerospaziale, substrato ceramico a carbonio LTCC, fotovoltaici,lavorazione di cristalli scintillatori e di altri materiali. Nota: la capacità di lavorazione varia a seconda delle caratteristiche del materiale
|
1- Piccole perdite di materiali e attrezzature di lavorazione
2. Ridurre notevolmente gli anelli di macinatura
3. Basso costo del lavoro dell'elaborazione automatizzata
4. Parete di lavorazione e taglio di alta qualità
5. Trasformazione pulita senza inquinamento ambientale
6. Alta efficienza di elaborazione
7. Alto rendimento di lavorazione
La larghezza di taglio dell'ugello di 40 μm è di 35um; dopo il taglio è completato, il taglio viene effettuato con un taglio di 40 μm.la wafer è completamente graffiata, e la parte posteriore del nastro di taglio (film UV) è praticamente intatta e non graffiata.
1D: Quali sono i principali vantaggi delle apparecchiature di tecnologia laser microjet?
R: I vantaggi dell'apparecchiatura a tecnologia laser microjet includono un'elaborazione ad alta precisione, un buon effetto di raffreddamento, nessuna zona colpita dal calore, un taglio parallelo e prestazioni di elaborazione efficienti.che è adatto per la lavorazione di precisione di materiali duri e fragili.
2.D: In quali settori sono utilizzate le attrezzature a tecnologia laser a microjet?
R: Le apparecchiature di tecnologia laser microjet sono ampiamente utilizzate nella terza generazione di semiconduttori, materiali aerospaziali, taglio di diamanti, diamanti metallizzati, substrati ceramici e altri campi.
