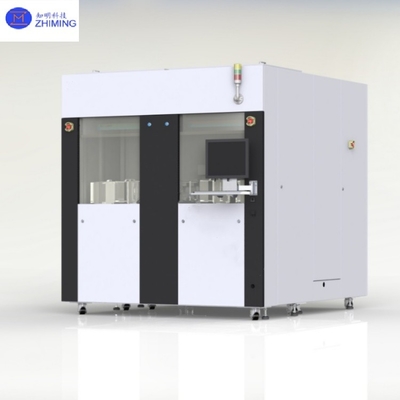

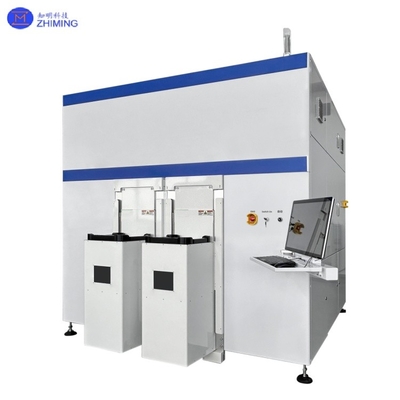

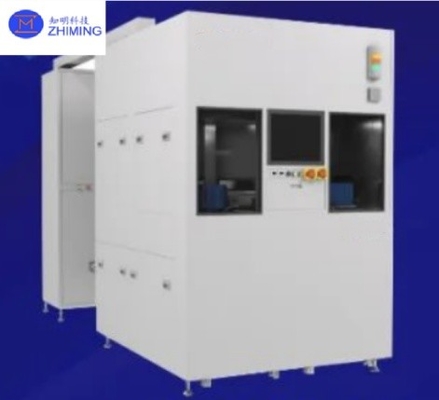

Forno di ricottura veloce a semiconduttore a doppia cavità automatico compatibile con apparecchiature per il trattamento termico di wafer da 6 pollici a 8 pollici a 12 pollici 200-1300 °C

Forno di ricottura veloce a semiconduttore a doppia cavità automatico compatibile con apparecchiature di trattamento termico di wafer da 6 pollici a 8 pollici a 12 pollici a 200-1300 °C

Il forno di ricottura rapida automatico a doppia camera è un'apparecchiatura di trattamento termico ad alta precisione progettata per materiali semiconduttori,che utilizza una struttura a doppia camera per ottenere un processo di riscaldamento e raffreddamento rapido efficiente e uniformeNell'industria dei materiali semiconduttori, il dispositivo è utilizzato principalmente per processi di trattamento termico di wafer, semiconduttori composti (come GaN, SiC) e materiali a pellicola sottile,ottimizzazione delle proprietà elettriche e strutturali dei materiali attraverso un controllo preciso della temperatura e del tempo, migliorando le prestazioni e il rendimento del dispositivo.

Specifica dell'apparecchiatura

1.Intervallo di temperatura:temperatura ambiente a 1300°C (temperatura più elevata può essere personalizzata).

2.Tasso di riscaldamento:fino a 100°C/s.

3.Numero di camere:Progettazione a doppia camera, supporto alla lavorazione parallela, miglioramento dell'efficienza produttiva.

4.Controllo dell'atmosfera:Sostenere l'azoto, l'argon, l'idrogeno e altre atmosfere per soddisfare i diversi requisiti di processo.

5.Uniformità:Uniformità del campo di temperatura ≤ ± 1°C per garantire l'uniformità del trattamento del materiale.

6.Grado di automazione:sistema di controllo automatico, predefinizione dei parametri di processo di supporto e monitoraggio remoto.

Principale applicazione del processo

· Semiconduttori a base di silicio:Utilizzato per la ricottura termica rapida (RTA) di wafer di silicio per attivare gli ioni dopati e riparare i difetti del reticolo.

· Semiconduttori composti:È adatto per il trattamento termico di GaN, SiC e altri materiali semiconduttori a banda larga per migliorare la qualità dei cristalli e le caratteristiche di interfaccia.

· Materiale per filmare:Utilizzato per il ricottamento di pellicole metalliche e di pellicole di ossido (come il mezzo ad alta k) per ottimizzare la conducibilità e la stabilità del film.

· Implantazione ionica/rigellamento a contatto

· ricottura ad alta temperatura

· Difusione ad alta temperatura

· Leghe metalliche

· Trattamento termico per ossidazione

Campo di applicazione principale


- Fabbricazione di wafer:per l'attivazione dopante, il ricottura per ossidi e il ricottura per metallizzazione e altri processi chiave.
