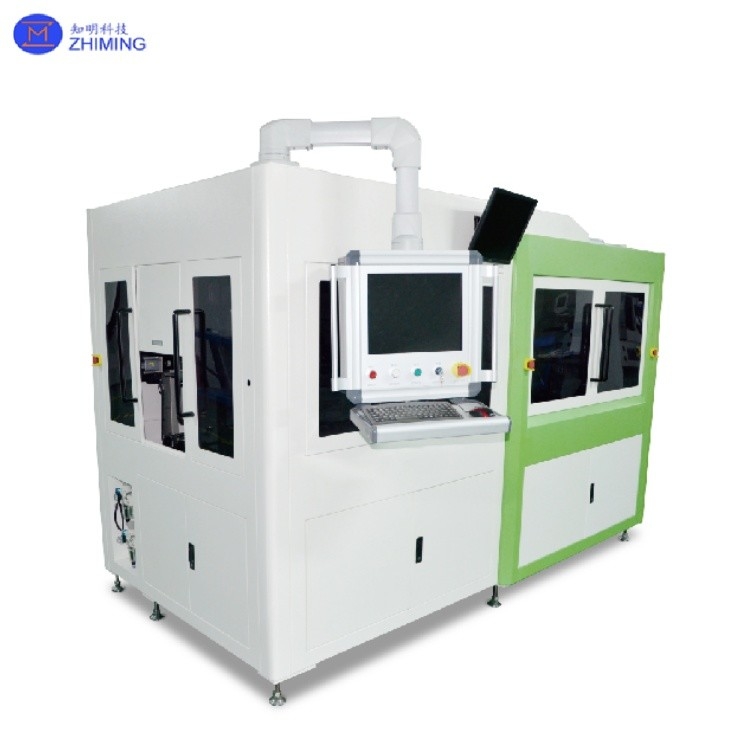

Macchina di perforazione laser ad alta precisione con lunghezza d'onda di lavorazione di micro fori ad alta efficienza 1064nm

Macchina di perforazione laser ad alta precisione con lunghezza d'onda di 1064 nm per l'elaborazione di micro-buchi ad alta efficienza





· Fonte laser:Il componente centrale, di solito utilizzando laser a fibra, laser a CO2 o laser ultravioletti, produce un raggio laser ad alta densità energetica.

· Sistema ottico:includono lenti e specchi di messa a fuoco per la messa a fuoco del raggio laser su punti estremamente piccoli, fino a pochi micron di diametro.

· Sistema di controllo del movimento:Il sistema CNC (computer numerical control) ad alta precisione è utilizzato per controllare il movimento della testa laser e del tavolo per garantire l'accuratezza della posizione di perforazione.

· Sistema di raffreddamento:Utilizzato per raffreddare laser e sistemi ottici per prevenire il surriscaldamento.

· Sistema di gas ausiliario:Il gas ausiliario (come azoto, ossigeno) è fornito per aiutare a rimuovere il materiale fuso e migliorare la qualità della perforazione.

· Interfaccia uomo-macchina:compresi i software touch screen e di controllo, facili da usare e da monitorare.



Parametro tecnico




1Potenza massima:200W a 500W, modelli specifici come XH-B200, XH-B400 e XH-B500.

2Apertura minima:fino a 30 μm, o anche meno.

3- Distanza di profondità:da buchi poco profondi a buchi profondi, fino a 5 mm.

4. materiali applicabili:metallo, non metallo, ceramica, vetro e altri materiali duri.

Principio di funzionamento e caratteristiche tecniche

1La macchina di perforazione laser ad alta precisione utilizza l'alta densità energetica e le caratteristiche di messa a fuoco del raggio laser per formare piccoli fori sulla superficie del materiale.che ha una precisione e una stabilità di elaborazione estremamente elevate.
2. La potenza del laser è stabile, la lunghezza d'onda è di solito di 1064 nm, il diametro del punto è molto piccolo (come 0,015 mm), la larghezza dell'impulso è regolabile,ed è adatto per la lavorazione di fori con diverse profondità e diametro.
3Il sistema di controllo del fascio avanzato e la tabella di movimento di precisione sono adottati per garantire una qualità del foro costante, un'apertura uniforme e un bordo liscio senza sbavature.

Visualizzazione della capacità di elaborazione

La macchina di perforazione laser ad alta precisione è progettata per un'efficiente e stabile lavorazione di micro-buchi su una vasta gamma di materiali e applicazioni.fornisce prestazioni affidabili sia per la lavorazione di precisione che per la produzione su scala industriale.

Capacità di elaborazione chiave

• Intervallo di diametro del foro
  Apertura minima tipica: ≥ 30 μm
  Si possono ottenere diametri più piccoli a seconda delle proprietà del materiale e delle condizioni di lavorazione.

• Profondezza massima di perforazione
  Fino a 5 mm per i metalli e i materiali ceramici, adatti sia per applicazioni poco profonde che per quelle a buco profondo.

• Posizionamento e precisione dimensionale
  Accuratezza della posizione del foro: ± 0,005 mm
  Eccellente consistenza tra buchi per la lavorazione dei lotti.

• Qualità del bordo
  Con bordi lisci e con un minimo di sbuffi o rivestimenti.
  Riduzione della necessità di rifiniture secondarie.

• Velocità di elaborazione
  Capacità di perforazione ad alta velocità, fino a 2000 fori al secondo, che consente una produzione di massa efficiente.

• Materiali di supporto
  Metalli, non metalli, ceramiche, vetri e altri materiali duri o fragili.

• Modi tipici di elaborazione
  Attraverso buchi, buchi ciechi, trivellazioni e modelli di buchi personalizzati.

Stabilità della produzione

La combinazione di un sistema ottico di precisione, una potenza laser stabile e un controllo del movimento CNC garantisce una qualità del foro costante durante lunghi cicli di produzione.Questo rende la macchina particolarmente adatta per compiti di produzione di grande volume e ripetibili.

Vantaggi

· Alta precisione:Le caratteristiche di messa a fuoco del raggio laser rendono la dimensione e la posizione del foro estremamente accurate e l'errore può essere controllato entro ± 0,005 mm.

· Alta efficienza:Velocità di perforazione veloce, fino a 2000 fori al secondo, adatta per la produzione di massa.

· flessibilità:Supporta una varietà di lavorazioni dei materiali, adatte a diverse forme e profondità di buco.

· Sicurezza:Non è necessario utilizzare strumenti, evitando l'usura degli strumenti e i costi di sostituzione.


Sistema di controllo e software


·Equipaggiato con un sistema di controllo auto-sviluppato, supporto per la cucitura grafica, la correzione di grandi formati e altre funzioni.


·Il sistema software può effettuare cambiamenti di programma e commutazioni di piccoli lotti per adattarsi a diversi requisiti di elaborazione.
