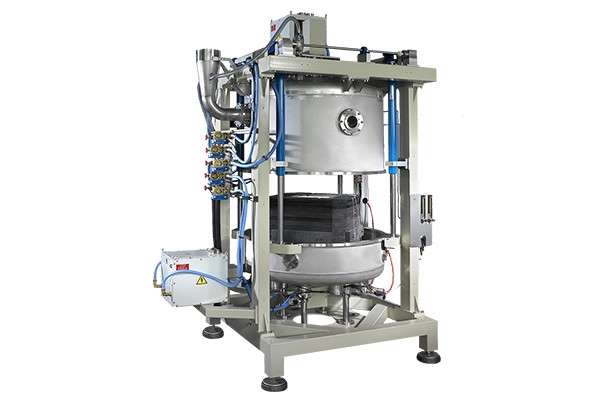

Forno di cristallizzazione di zaffiro e schiuma di kyropouloscristallo di zaffiro di crescita 200 kg 400 kg
Kyropoulos bubble method (Ky method for short) is a melt growth method by dipping seed crystals into molten sapphire melt and taking them out at a controlled rate when the crucible and crystal are reversedQuesto metodo può far crescere cristalli di zaffiro di alta qualità, bassa densità di difetti, di grandi dimensioni, ed è ampiamente utilizzato nel substrato LED e in altri campi.
Parametro tecnico
| Quantità di fusione: |
≥ 200 kg |
| Altezza della cavità del forno: |
Φ800×1200 mm |
| Intervallo di velocità di trazione a cristallo singolo: |
0.1 ~ 20 mm/h regolazione della velocità senza gradini |
| Rapido aumento/cascata del cristallo seminale: |
Regolazione della velocità 0-150 mm/min senza passaggio |
| Intervallo di velocità di semina: |
1 ~ 20 r/min regolazione della velocità senza passaggio |
| Corso di sollevamento massimo dell'albero del cristallo di semina: |
400 mm |
| Potenza di riscaldamento: |
120 kW |
| Temperatura massima di riscaldamento: |
2100°C |
| Fornitore di alimentazione (linea di entrata): |
380V a 3 fasi |
| Corrente di uscita: |
0-10000A DC |
| Voltaggio di uscita: |
0-12,5 V DC |
| Altezza massima dell'ospite: |
2800 mm |
| Vaccum limite della camera del forno: |
≤ 6,7 × 10-3 Pa |
| Cella a doppio carico: |
100 kg (singolo) |
| Peso: |
Circa 1500 kg. |
| Peso della macchina: |
circa 2000 kg |
| Area principale della macchina: |
3800 × 2100 mm |
| La macchina copre una superficie di: |
4000 × 3100 mm |
| Pressione di ingresso: |
00,3 MPa±0,02 MPa |
| Temperatura di ingresso dell'acqua: |
20 ~ 25°C |
Principio di funzionamento
Il nucleo del metodo Kyropoulos risiede nella progettazione di campi termici e nel controllo dei semi.l'apparecchiatura lo fa sciogliere e forma una modalità di distribuzione della temperatura di alta temperatura nella parte superiore e bassa temperatura nella parte inferioreI cristalli semi crescono dal centro della superficie di fusione, con i cristalli semi come nucleo, e la fusione cristallizza strato per strato dal crogiolo alla parete cristallina,formando infine un unico cristallo.
Struttura e caratteristiche del prodotto
1. Progettazione del campo termico:compresi il crogiolo, lo strato di protezione termica, lo scambiatore di calore superiore e il corpo di supporto del crogiolo, ecc., per garantire una cristallizzazione uniforme della fusione.
2Controllo dei cristalli di sementi:Controllando con precisione il gradiente di temperatura e la velocità di trazione del cristallo seminale, si ottiene una crescita cristallina di alta qualità.
3Sistema di automazione:Le attrezzature moderne sono di solito dotate di un sistema automatico di impianto e di un sistema di controllo automatico, che possono produrre in modo efficiente.
Vantaggio tecnologico
1Cristallo di alta qualità:Il metodo Ky può far crescere cristalli di zaffiro di bassa densità di difetto, di grandi dimensioni, per soddisfare la domanda dell'industria LED di substrato di alta qualità.
2- Relativamente basso costo:Rispetto ad altri metodi (come il metodo Czochralski), il metodo Ky ha una bassa complessità operativa e costi relativamente controllabili.
3- innovazione tecnologica:Il metodo Ky migliorato (IKY) migliora ulteriormente il rendimento dei cristalli e riduce i costi di produzione ottimizzando la tecnologia di estrazione dei semi e del collo.
Applicazione della macchina
Le apparecchiature di processo a bolla Kyropoulos sono ampiamente utilizzate nei seguenti settori:
1Industria dei LED:Utilizzato per produrre un substrato di zaffiro di alta qualità per soddisfare le esigenze della produzione di chip LED.
2. Dispositivi militari a infrarossi:Lo zaffiro è ampiamente usato nei materiali per finestre a infrarossi a causa delle sue eccellenti proprietà ottiche.
3Tecnologia spaziale satellitare:Lo zaffiro è un materiale chiave nella tecnologia satellitare.
4. Materiale per finestre laser:Utilizzato per il materiale delle finestre laser ad alte prestazioni.
L'apparecchiatura di crescita dei cristalli Kyropoulos con la sua elevata efficienza, basso costo e alta qualità, nel campo della crescita dei cristalli di zaffiro occupa una posizione importante,ed è ampiamente utilizzato in molti campi di alta tecnologia.
Domande frequenti
1Q: Quali sono i principali vantaggi del forno di cristallizzazione dello zaffiro (metodo di bolla di Kiropoulos) rispetto ad altri metodi di crescita dei cristalli?
R: 1. non è necessario tirare continuamente il cristallo seminale: nella fase di crescita di pari diametro, il cristallo viene cristallizzato da raffreddamento naturale, senza basarsi su sollevamento meccanico,ridurre i disturbi e i difetti meccanici.
2. Adatto per cristalli di grandi dimensioni: può produrre un singolo cristallo di zaffiro da 85 a 120 kg per soddisfare le esigenze di produzione di massa industriale, come il substrato LED e le applicazioni per finestre ottiche.
3. Alto rendimento e basso difetto: progettazione ottimizzata del campo termico (come i riscaldatori segmentati e lo scudo termico a più strati), riduzione della densità di dislocazione (< 1000/cm2) e rendimento superiore al 75%.
4Risparmio energetico e automazione: camera a vuoto completamente chiusa e struttura di raffreddamento ad acqua a doppio strato riducono le perdite di energia;combinato con sistema di controllo PLC per ottenere un funzionamento automatizzato e ridurre l'intervento manuale.
2D: Qual è la differenza essenziale tra il principio di funzionamento dell'apparecchiatura a bolla e il metodo tradizionale di sollevamento (come il metodo Czochralski)?
A: 1. differenza di stadio di crescita: metodo di sollevamento: l'intero processo richiede di sollevare meccanicamente il cristallo di seme, e la crescita del cristallo si ottiene controllando la velocità di sollevamento,che è facile causare difetti a causa di vibrazioni meccaniche. Metodo di crescita delle bolle: solo nella fase di neccatura per tirare il cristallo seminale, la fase di diametro uguale dipende dal gradiente di temperatura naturale di crescita, ridurre lo stress e migliorare l'uniformità del cristallo.
2Controllo del campo termico: il metodo di crescita delle bolle adotta un riscaldamento indipendente da due zone di temperatura (corpo di riscaldamento laterale + corpo di riscaldamento inferiore),regola con precisione i gradienti di temperatura assiale e radialeLa regola di sollevamento si basa su una singola fonte di riscaldamento e il gradiente di temperatura è fisso, che è difficile da adattare alla crescita di grandi cristalli.
3Scenario di applicazione: il metodo a bolla è più adatto per cristalli di grande dimensione e di alta purezza (come zaffiro, fluoruro di calcio), mentre il metodo Tila è utilizzato principalmente per il silicio,germanio e altri materiali semiconduttori convenzionali.
Tag: #fornace di cristalli zaffiri, #metodo di crescita delle bolle di Kyropoulos, #attrezzature di crescita Ky, #produzione di cristalli zaffiri, #wafer zaffiri, #attrezzature di crescita di cristalli di grandi dimensioni, #sottostrato LED
