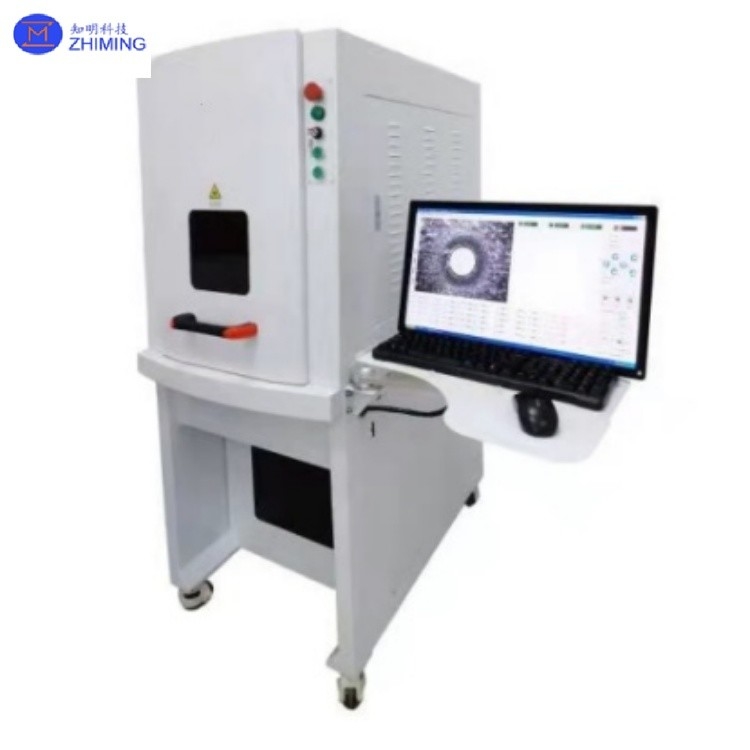

Perforazione a laser con taglio laser di precisione spessore di perforazione 0,01-1 mm
La macchina di perforazione laser è un tipo di attrezzatura di lavorazione avanzata che utilizza il raggio laser ad alta energia per perforare fori di precisione sulla superficie o all'interno del materiale.Crea alte temperature concentrando un raggio laser, che fa immediatamente sciogliere o vaporizzare il materiale, formando così fori precisi.è diventato uno strumento indispensabile nella moderna industria manifatturiera.
La macchina di punzonatura laser regola principalmente l'angolo di divergenza del raggio laser allo stato migliore, realizza il punto minimo di messa a fuoco espandendo il raggio e focalizzando,e utilizza il sistema di controllo per ottenere la micro-elaborazione laser, perforazione e taglio laser.
Parametro tecnico
1Sistema di monitoraggio di messa a fuoco laser
Il sistema di monitoraggio della messa a fuoco laser include riflettore, specchio di messa a fuoco, fotocamera CCD in bianco e nero, monitor.
2Sistema di controllo informatico e sistema software
L'intera macchina è dotata di un computer di controllo, un software speciale per la macchina di foratura laser e un software speciale per il taglio di precisione laser.può impostare l' apertura, spessore e angolo di perforazione, velocità di perforazione e frequenza del laser e altri parametri; con visualizzazione grafica a foratura, funzione di tracciamento del processo;Disponibile programmazione di codice G o programmazione automatica di input grafico CADLe caratteristiche principali della macchina sono un'elevata precisione di perforazione, una piccola area a effetto di calore, una potente funzione software, in grado di soddisfare la lavorazione del microbuco laser della maggior parte dei materiali.
3Il diametro minimo del foro è di 0,005 mm, lo spessore del foro è di 0,01-1 mm, il diametro del foro, lo spessore e la forma del foro possono essere impostati dal computer.
4. Tavola di movimento a tre assi
L'intera macchina comprende una tabella di movimento di precisione X,Y,Z, utilizzando una vite a sfera di precisione, una rotaia di guida lineare.
Esempi di applicazioni: componenti microelettronici, comunicazioni, parti di precisione aerospaziale, hardware di precisione, componenti digitali di alta qualità, connettori in fibra ottica, fogli di atomizzazione,attrezzature mediche e altre perforazioni.
Condizioni di lavoro
1È adatto al funzionamento a temperatura ambiente compresa tra 18°C e 28°C e all'umidità relativa compresa tra il 30% e il 60%.
2. Adatto per alimentazione a due fasi /220V/50HZ/10A.
3. installare prese che soddisfino i requisiti delle norme cinesi pertinenti. se tali prese non sono disponibili, devono essere forniti adattatori appropriati.
Principio di funzionamento
La macchina di perforazione laser genera un fascio ad alta energia attraverso il laser, che viene focalizzato dal sistema ottico e agisce sulla superficie del materiale.Il materiale si riscalda rapidamente dopo aver assorbito l'energia del laser, raggiungendo il punto di fusione o di vaporizzazione e formando un buco.per la lavorazione di fori con aperture diverse, profondità e forme possono essere ottenute.
Caratteristica principale
· Alta precisione:Può elaborare l'apertura micrometrica (come 10-500μm) e la forma del passaggio è controllabile (buco rotondo, buco a forma).
· La lavorazione senza contatto:senza sollecitazioni meccaniche, adatte a materiali fragili, a pareti sottili o di alta durezza.
· Alta efficienza:Perforazione rapida, adatta alla produzione di massa.
· Versatilità:Adatto per metallo, ceramica, vetro, plastica, materiali compositi e altri materiali.
· Protezione dell'ambiente:Nessun rifiuto di taglio, riduzione dell'inquinamento ambientale.
Macchine per perforare con laser
Macchina di punzonatura laser con sistema laser; alimentazione con motore laser; tavolo di precisione XYZ; sistema di rotazione fluttuante d'aria di precisione; sistema di monitoraggio di messa a fuoco laser; sistema di controllo informatico.
Applicazione delle macchine per perforare con laser
1Industria elettronica e dei semiconduttori
PCB: utilizzato per la lavorazione di micro-buchi (buchi ciechi, buchi sepolti) per ottenere interconnessioni di circuiti ad alta densità.
Imballaggio del chip: realizzare buchi a livello micron su substrati ceramici e wafer di silicio per migliorare la dissipazione del calore del chip e la trasmissione del segnale elettrico.
Fabbricazione di schermi: perforare materiali fragili come vetro e zaffiro per schermi di telefoni cellulari e pannelli OLED.
2. Aerospaziale e manifatturiera automobilistica
Componenti del motore: realizzare fori di raffreddamento in materiali in lega ad alta temperatura come pale di turbina e camere di combustione.
Nozzolo del combustibile: lavorazione di microfori di precisione per ottimizzare l'effetto di atomizzazione del combustibile.
Materiali compositi: per ridurre i danni causati dallo stress, vengono forati fori su materiali leggeri come la fibra di carbonio e la lega di titanio.
3- Medicina e biotecnologia
Dispositivi medici: i microfori vengono elaborati in strumenti chirurgici, impianti (come spilli ossei) per migliorare la biocompatibilità.
Sistema di somministrazione del farmaco: fabbricazione di apparecchiature a microaghi o fori di rilascio prolungato del farmaco.
Biochip: canali microfluidici su vetro e polimero.
4- Energia e protezione dell'ambiente
Cellule solari: per migliorare l'efficienza fotoelettrica, si creano fori di elettrodi in celle a silicio o a film sottile.
Cella a combustibile: lavorazione di fori di diffusione di gas su membrane di scambio di protoni.
Elemento e schermo del filtro: realizzare fori filtranti di alta precisione per il trattamento dell'acqua o per la depurazione dell'aria.
5. gioielleria e lavorazione di precisione
Punch di diamanti/gemme: utilizzato per la posa di gioielli o decorazione di precisione.
Parti di orologi: lavorazione di fori di alta precisione su piccole parti come ingranaggi e cuscinetti.
6Ricerca e materiali speciali
Materiali superduri: si perforano fori in diamante, nitruro di boro cubo (CBN) per tagliare strumenti o ottiche.
Materiali fragili: perforazione non distruttiva del vetro e della ceramica per evitare la crepa dei bordi.
I nostri servizi
1- Vendite di attrezzature:Fornire una varietà di modelli di punzione laser per soddisfare le diverse esigenze dei clienti, supportare l'acquisto.
2Soluzioni personalizzate:In base al materiale del cliente, ai requisiti del processo, alla configurazione e alle soluzioni di lavorazione personalizzate della macchina di perforazione laser.
3- Installazione e messa in servizio:Fornire servizi professionali di installazione e messa in servizio dell'attrezzatura per garantire il normale funzionamento dell'attrezzatura.
4- Formazione tecnica:Fornire ai clienti formazione sull'utilizzo, la manutenzione e l'ottimizzazione dei processi per migliorare l'efficienza delle attrezzature.
5- manutenzione post vendita:Fornire regolarmente servizi di manutenzione, risoluzione dei problemi e riparazione per garantire il funzionamento stabile a lungo termine delle apparecchiature.
6- Supporto ai processi:Aiutare i clienti a ottimizzare il processo di punzonatura, migliorare la precisione e l'efficienza della lavorazione.
7- fornitura di ricambi:Fornire pezzi di ricambio originali per garantire la manutenzione e la sostituzione delle attrezzature.
8Servizio di aggiornamento:Fornisce servizi di aggiornamento hardware e software basati sullo sviluppo tecnologico.
