Dettagli del prodotto
Luogo di origine: Cina
Marca: ZMSH
Certificazione: rohs
Numero di modello: Modulatore di fase di niobato di litio LNP6118
Termini di pagamento e spedizione
Prezzo: by case
Termini di pagamento: T/T
Orientazione cristallina:: |
Z tagliato |
Collegamento RF:: |
Femmina 1,85 mm (V) |
Tipo della fibra:: |
Input: mantenimento della polarizzazione PANDA; output: SMF-28®† Single Mode |
Connettori a fibra:: |
2.0 mm chiave stretta FC/PC |
Lunghezza del piombo della fibra:: |
1.5 m (tipo) |
Giacca in fibra:: |
Ø900 μm Tubo sciolto |
Orientazione cristallina:: |
Z tagliato |
Collegamento RF:: |
Femmina 1,85 mm (V) |
Tipo della fibra:: |
Input: mantenimento della polarizzazione PANDA; output: SMF-28®† Single Mode |
Connettori a fibra:: |
2.0 mm chiave stretta FC/PC |
Lunghezza del piombo della fibra:: |
1.5 m (tipo) |
Giacca in fibra:: |
Ø900 μm Tubo sciolto |

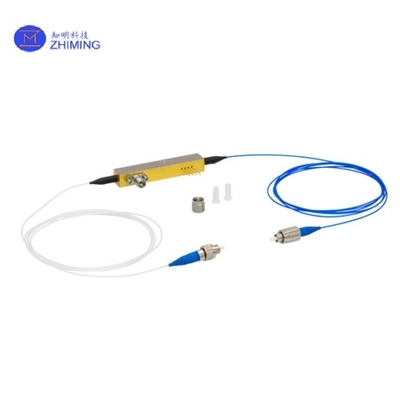

L'LNP6118 è un modulatore di fase a taglio z LiNbO3 a banda larga progettato per supportare il funzionamento a 1310 nm e 1550 nm. La risposta elettro-ottica (S21) è fluida da DC a 40 GHz.La fibra di ingresso mantiene la polarizzazione (PM), e la fibra di uscita è la fibra standard monomodo; entrambe terminate con connettori FC/PC. La chiave del connettore FC/PC di ingresso è allineata all'asse lento della fibra PM,che a sua volta è allineato con la modalità straordinaria del chipIl connettore di ingresso RF è un connettore a campo sostitutivo da 1,85 mm (V). Un modulatore di fase a bassa frequenza separato, in serie con il modulatore di fase RF, è disponibile attraverso un set separato di pin.
Il LNP6118 include un polarizzatore interno che è allineato con la modalità straordinaria del chip.
1.Larghezza di banda di modulazione elevata:supporta la modulazione del segnale ad alta frequenza, adatta alla comunicazione ottica ad alta velocità e all'elaborazione del segnale.
2.Basse perdite di inserimento:La progettazione ottimizzata riduce la perdita di energia del segnale ottico durante la modulazione.
3.Alta precisione di modulazione di fase:fornisce un controllo di fase accurato per garantire la stabilità e la precisione della modulazione del segnale.
4.Ampia gamma di lunghezze d'onda:adatti a una varietà di lunghezze d'onda (come banda C, banda L), compatibili con una varietà di sistemi ottici.
5.Disegno compatto:Confezione compatta per una facile integrazione in sistemi ottici complessi.
6.tensione di trasmissione bassa:Riduce il consumo di energia ed è adatto per applicazioni ad alta efficienza energetica.
Specifiche ottiche | Min. | Tipico | Max. |
Lunghezza d'onda operativaa) | 1260 nm | - | 1625 nm |
Perdita di inserimento (1310 nm) | - | 50,0 dB | 5.5 dB |
Perdita di inserimento (1550 nm) | - | 40,0 dB | 4.5 dB |
Perdite di ritorno ottico | 40 dB | - | - |
Potenza di ingresso ottica (modalità straordinaria) | - | - | 100 mW |
Potenza di ingresso ottico (modalità ordinaria) | - | - | 10 mWb |
Specifiche elettriche RFc | Min. | Tipico | Max. |
Larghezza di banda E/O (-3 dB) | - | 35 GHz | - |
Intervallo di frequenza di funzionamento | DC a 40 GHz (minimo) | ||
RF Vπ(@ 10 GHz) | - | 7.0 V | - |
RF Vπ(@ 30 GHz) | - | 8.5 V | 9.5 V |
S11 (DC a 25 GHz) | - | -12 dB | -10 dB |
S11 (25-40 GHz) | - | -8 dB | -6 dB |
Potenza di ingresso della porta RF | - | - | 24 dBm |
Specifiche del modulatore a bassa frequenzac | Min. | Tipico | Max. |
Intervallo di frequenza di funzionamento | DC a 1 MHz (tipico) | ||
V.π(@ 1 kHz) | - | 10 V | - |
a. Il modulatore è progettato per l'uso alle lunghezze d'onda specificate. L'uso del modulatore ad altre lunghezze d'onda può causare un aumento della perdita ottica non coperta dalla garanzia.,Questa perdita può essere temporanea; ad esempio, l'aumento della perdita causato da lunghezze d'onda più corte può generalmente essere invertito riscaldando il modulatore a 80 °C per un'ora.
b. Occorre prestare particolare attenzione all'allineamento dello stato di polarizzazione dell'input ottico per evitare che la potenza ottica in eccesso venga lanciata in modalità ordinaria;che verrà assorbito dal polarizzatore e può danneggiare il modulatore.
c. a 1550 nm
Specifiche ambientali | Min. | Tipico | Max. |
Temperatura di funzionamento | 0 °C | - | 70 °C |
Temperatura di conservazione | -40 °C | - | 85 °C |
Specifiche meccaniche | |
Orientazione cristallina | Z-Cut |
Collegamento RF | Femmina 1,85 mm (V) |
Tipo di fibra | Input: mantenimento della polarizzazione Output: SMF-28®† Modalità singola |
Collegatori in fibra | 2.0 mm chiave stretta FC/PC |
Lunghezza del piombo della fibra | 1.5 m (tipo) |
Giubbotto di fibra | Ø900 μm Tubo sciolto |
Fibra di ingresso standard | |
Tipo di fibra |
Primo ministro |
CONN. TIPO |
FC/UPC |
CLAVE | SEGRETTO |
L'allineamento chiave | Rallentare |
Fibra di uscita standard | |
Tipo di fibra | SM |
CONN. TIPO | FC/UPC |
CLAVE | SEGRETTO |
L'allineamento chiave | N/A |
LNP6118 Applicazione:
1.Sistema di comunicazione ottica:utilizzato per la modulazione di fase nelle comunicazioni in fibra ottica per migliorare l'efficienza e la qualità della trasmissione del segnale.
2.Comunicazione ottica coerente:La modulazione di fase e la demodulazione dei segnali ottici sono realizzate in un ricevitore coerente.
3.Sensore ottico:Per sensori ottici ad alta precisione come gli interferometri e i sistemi di rilevamento distribuiti in fibra ottica.
4.Comunicazione quantistica:Codifica di fase dei segnali ottici nei sistemi di distribuzione a chiave quantistica (QKD).
5.Radar laser (LiDAR):Utilizzato per il liDAR di fase per migliorare la precisione e la risoluzione.
6.Esperimenti di ricerca:Utilizzato negli esperimenti ottici e nella ricerca per la modulazione di fase e la regolazione del campo luminoso.
