Forno di crescita dei cristalli sic PVT LPE HT-CVD metodo di crescita dei singoli cristalli sic di alta qualità

Forno di crescita dei cristalli sic PVT LPE HT-CVD metodo di crescita dei singoli cristalli sic di alta qualità

Il forno di crescita dei cristalli di carburo di silicio è l'attrezzatura principale per ottenere la preparazione di cristalli di SiC di alta qualità.Il metodo LPE e il metodo HT-CVD sono tre metodi di crescita dei singoli cristalli di carburo di silicio comunemente utilizzati.

Sublimando la polvere di SIC ad alta temperatura e ricristallizzandola su cristalli di semi, si può ottenere una crescita di singoli cristalli di SIC di alta purezza e qualità con il metodo PVT.Il metodo LPE utilizza la tecnologia di epitaxia in fase liquida per coltivare cristalli di carburo di silicio di alta qualità e alta purezza sul substrato di carburo di silicio, che può migliorare notevolmente la velocità di produzione e la qualità dei cristalli.i cristalli di carburo di silicio di alta purezza e di basso difetto sono depositati sui cristalli di semenza mediante pirolisi di gas di alta purezza ad alta temperatura.

Sulla base delle caratteristiche dell'alta temperatura, dell'elevato vuoto e del controllo preciso del forno di crescita a singolo cristallo di carburo di silicio,possiamo progettare soluzioni di crescita personalizzate per ottenere una produzione efficiente e stabile di singoli cristalli di carburo di silicio di grandi dimensioni e di alta qualità.


Caratteristiche:

1Trasferimento fisico di vapore (PVT)



● Processo: la polvere di SiC viene sublimata nella regione ad alta temperatura (> 2000°C), il gas di SiC viene trasportato lungo il gradiente di temperatura e il SiC viene condensato in cristalli nella coda più fredda


● caratteristica chiave:
● i componenti chiave come il crogiolo e il porta semi sono realizzati in grafite di alta purezza.
● Il forno Sic è dotato di termocoppie e sensori a infrarossi.
● Il forno a cristalli Sic utilizza un sistema di flusso di gas inerte e a vuoto.
● Il forno Sic è dotato di un avanzato sistema di controllo logico programmabile (PLC) per ottenere il controllo automatico del processo di crescita.
● Per garantire il funzionamento stabile a lungo termine del forno SiC, il sistema integra funzioni di raffreddamento e di trattamento dei gas di scarico.


● Vantaggi: basso costo dell'attrezzatura, struttura semplice, è l'attuale metodo di crescita dei cristalli


● Applicazione: Preparazione di cristalli di SiC di alta qualità




2Precipitazione di vapore chimico ad alta temperatura (HTCVD)



● Processo: SiH4, C2H4 e altri gas di reazione vengono passati attraverso il gas vettore dal fondo del reattore, reagiscono nella zona calda centrale e formano gruppi di SiC,sublimare la crescita cristallina del seme del reattore, la temperatura di processo è di 1800-2300°C


● caratteristica chiave:
● Il metodo di deposizione di vapore ad alta temperatura utilizza il principio dell'accoppiamento elettromagnetico;
● Durante la crescita, la camera di crescita viene riscaldata a 1800°C-2300°C mediante bobina di induzione;
● Il gas SiH4+C3H8 o SiH4+C2H4 viene alimentato in modo stabile nella camera di crescita, che viene trasportata da He e H2 e trasportata verso l'alto nella direzione del cristallo di seme,fornendo fonte di Si e fonte di C per la crescita dei cristalli, e realizzando la crescita di cristalli di SiC nel cristallo seminale;
● La temperatura del cristallo seminale è inferiore al punto di evaporazione del SiC,in modo che la fase di vapore del carburo di silicio possa condensarsi sulla superficie inferiore del cristallo di semina per ottenere un lingotto di carburo di silicio puro.


● Vantaggi: meno difetti, elevata purezza, doping facile


● Applicazione: sono stati preparati cristalli di carburo di silicio di alta purezza e qualità





3. Metodo di fase liquida (LPE)



● Processo: la soluzione di carbonio e silicio viene co-dissolta a 1800°C e il cristallo di SiC viene precipitato dalla soluzione satura super raffreddata


● caratteristica chiave:
● Si ottiene una crescita epitaxiale di alta qualità e si ottiene una bassa densità di difetti e uno strato di singoli cristalli di SiC di alta purezza.
● Il metodo LPE può ottimizzare la velocità di crescita e la qualità cristallina dello strato epitaxiale.
●È facile realizzare una produzione industriale su larga scala, le condizioni di crescita sono relativamente moderate e i requisiti per le attrezzature sono bassi.


● Vantaggi: basso costo di crescita, bassa densità di difetti


● Applicazione:la crescita epitassica di uno strato cristallino di carburo di silicio di alta qualità sul substrato di carburo di silicio può produrre dispositivi elettronici ad alte prestazioni

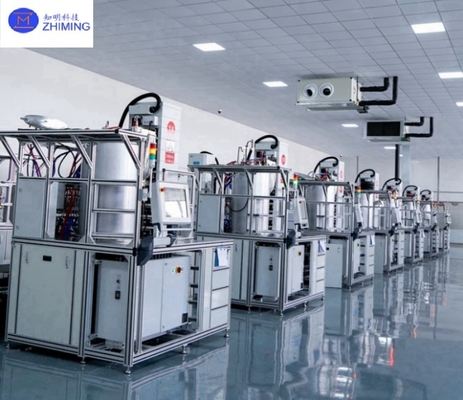

Display per forno di crescita monocristallino a carburo di silicio:
