Dettagli del prodotto
Place of Origin: China
Marca: ZMSH
Termini di pagamento e spedizione
Delivery Time: 2-4weeks
Payment Terms: T/T
PL Wavelength control: |
Better than 3nm |
PL Wavelength uniformity: |
Std, Dev better than inm @inner 42mm |
Thickness control: |
Betterthan ±3% |
Thickness uniformity: |
Better than ± 3% @inner 42mm |
Doping control: |
Better than ±10% |
Doping P-InP (cm-*): |
Zn dopato: da 5e17 a 2e18 |
Peak Wavelength: |
1310nm |
Threshold Current: |
<8 |
Front Power: |
>9 |
PL Wavelength control: |
Better than 3nm |
PL Wavelength uniformity: |
Std, Dev better than inm @inner 42mm |
Thickness control: |
Betterthan ±3% |
Thickness uniformity: |
Better than ± 3% @inner 42mm |
Doping control: |
Better than ±10% |
Doping P-InP (cm-*): |
Zn dopato: da 5e17 a 2e18 |
Peak Wavelength: |
1310nm |
Threshold Current: |
<8 |
Front Power: |
>9 |
DFB Epiwafer InP substrato MOCVD metodo 2 4 6 pollici Lunghezza d'onda operativa: 1,3 μm, 1,55 μm
Rapporto del substrato DFB Epiwafer InP
Gli epiwafer su substrati di fosfuro di indio (InP) sono componenti chiave utilizzati nella fabbricazione di diodi laser DFB ad alte prestazioni.Questi laser sono fondamentali per le applicazioni di comunicazione ottica e di rilevamento a causa della loro capacità di produrre mono-modo, luce a larghezza di linea stretta con emissione di lunghezza d'onda stabile, in genere nell'intervallo di 1,3 μm e 1,55 μm.
Il substrato InP fornisce un'eccellente corrispondenza reticolare per gli strati epitaxiali come InGaAsP, che vengono coltivati per formare la regione attiva, gli strati di rivestimento,e strutture di griglia che definiscono la funzionalità del laser DFBLa griglia integrata all'interno della struttura garantisce un controllo preciso del feedback e della lunghezza d'onda.che lo rende adatto per la comunicazione in fibra ottica a lunga distanza e per i sistemi WDM (multiplessazione per divisione di lunghezza d'onda).
Le principali applicazioni includono trasmettitori ottici ad alta velocità, interconnessioni di data center, rilevamento dei gas e tomografia a coerenza ottica (OCT).La combinazione di prestazioni ad alta velocità dell'epiwafer DFB basato su InP, la stretta larghezza di linea spettrale e la stabilità delle lunghezze d'onda lo rendono indispensabile nelle moderne reti di telecomunicazione e nelle tecnologie di rilevamento avanzate.
Struttura del substrato DFB Epiwafer InP
foglio dati del substrato DFB Epiwafer InPZMSH DFB inp epiwafer.pdf)
Proprietà del substrato DFB Epiwafer InP
Materiale del substrato:
Bandgap:
Corrispondenza di reticolo:
Strati epitaxiali:
Lunghezza d'onda operativa:
Larghezza di linea ristretta e funzionamento in modalità singola:
Stabilità a temperatura:
Corrente di soglia bassa:
Capacità di modulazione ad alta velocità:
Le proprietà chiave degli Epiwafer DFB su substrati InP, come l'eccellente abbinamento del reticolo, il funzionamento in modalità singola, la larghezza di linea ristretta, le prestazioni ad alta velocità e la stabilità alla temperatura,rendono indispensabili per la comunicazione ottica, sensori e applicazioni fotoniche avanzate.

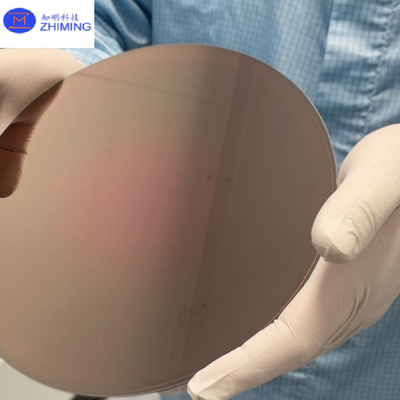

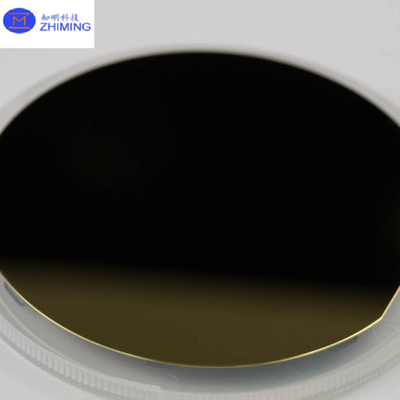

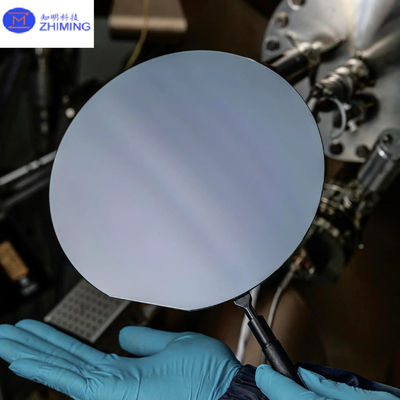

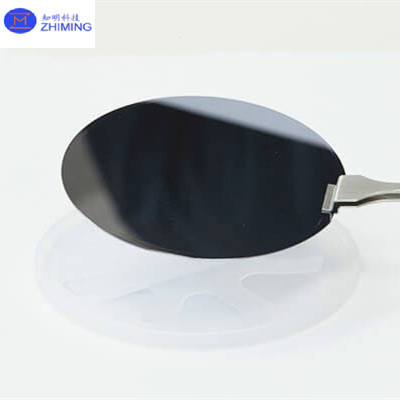

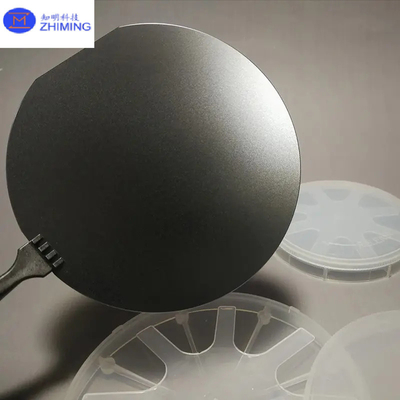

Le foto reali del substrato DFB Epiwafer InP
Applicazione del substrato DFB Epiwafer InP
Mondi chiave: InP substrato DFB epiwafer
