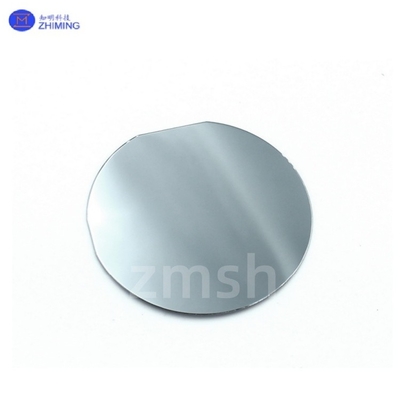

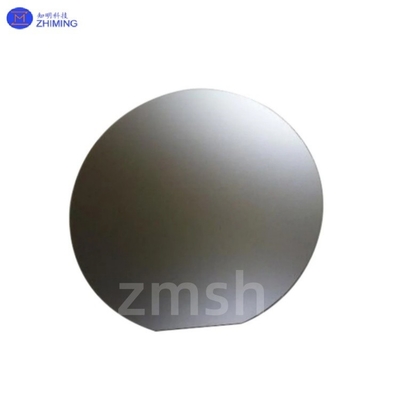

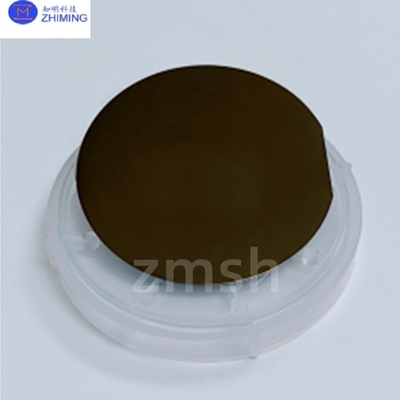

Income arsenide di indio2 pollici 3 pollici 4 pollici Substrato a cristallo singolo N/P Tipo di semiconduttore Spessore di wafer 300-800um
Income arsenide di indio2 pollici 3 pollici 4 pollici Substrato a cristallo singolo N/P Tipo di semiconduttore Spessore di wafer 300-800um
Income arsenide di indio2 pollici 3 pollici 4 pollici Substrato a cristallo singolo N/P Tipo di semiconduttore Spessore di wafer 300-800um
Income arsenide di indio2 pollici 3 pollici 4 pollici Substrato a cristallo singolo N/P Tipo di semiconduttore Spessore di wafer 300-800um

Income arsenide di indio2 pollici 3 pollici 4 pollici Substrato a cristallo singolo N/P Tipo di semiconduttore Spessore di wafer 300-800um

Dettagli del prodotto

Luogo di origine: CINESE

Marca: ZMSH

Numero di modello: Wafer InAs

Termini di pagamento e spedizione

Tempi di consegna: 2-4 settimane

Termini di pagamento: T/T

Ottenga il migliore prezzo

Dettagli del prodotto

Descrizione di prodotto
Evidenziare:

Wafer di arsenuro di indio da 4 pollici

,

Wafer di arsenuro di indio da 3 pollici

,

Wafer di arsenuro di indio da 2 pollici

Materiale:
Arsenuro di indio
Dimensione:
2inch 3inch 4inch
Spessore:
500um/600μm/800μm ±25 um
orientamento:
< 100>
Desità:
50,67 g/cm
Personalizzato:
Sostenuto
Materiale:
Arsenuro di indio
Dimensione:
2inch 3inch 4inch
Spessore:
500um/600μm/800μm ±25 um
orientamento:
< 100>
Desità:
50,67 g/cm
Personalizzato:
Sostenuto
Income arsenide di indio2 pollici 3 pollici 4 pollici Substrato a cristallo singolo N/P Tipo di semiconduttore Spessore di wafer 300-800um

Descrizione del prodotto

Income arsenide di indio2 pollici 3 pollici 4 pollici Substrato a cristallo singolo N/P Tipo di semiconduttore Spessore di wafer 300-800um

L'indio InAs o indio arsenide monolitico è un semiconduttore composto da indio e arsenico.L'arsenuro di indio viene utilizzato per costruire rilevatori a infrarossi nella gamma di lunghezza d'onda 1-3I rivelatori con refrigerazione criogenica sono meno rumorosi, ma i rivelatori InAs possono essere utilizzati anche per applicazioni ad alta potenza a temperatura ambiente.L'arsenuro di indio è utilizzato anche nella fabbricazione di laser a diodiL'arsenuro di indio, simile all'arsenuro di gallio, è un materiale a banda diretta.Leghe con arsenuro di gallio per formare arsenuro di indio - un materiale con un intervallo di banda a seconda del rapporto In/GaQuesto metodo è principalmente simile alla lega di nitruro di indio con nitruro di gallio per produrre nitruro di indio.È ampiamente usato come fonte di radiazioni terahertz perché è un potente emittente di luce ambra.
Income arsenide di indio2 pollici 3 pollici 4 pollici Substrato a cristallo singolo N/P Tipo di semiconduttore Spessore di wafer 300-800um 0

Caratteristiche

- elevata mobilità elettronica e mobilità (μe/μh=70), che lo rende un materiale ideale per i dispositivi Hall.
- La MBE può essere coltivata con materiali multi-epitaxiali GaAsSb, InAsPSb e InAsSb.
- metodo di sigillamento liquido (CZ) per garantire la purezza del materiale fino al 99,9999% (6N).
- Tutti i substrati sono lucidati con precisione e riempiti con un' atmosfera protettiva per soddisfare i requisiti di Epi-Ready.
- Selezione dell'orientamento cristallino: sono disponibili altri orientamenti cristallini, come ad esempio (110).
- Le tecniche di misurazione ottica, quali gli ellipsometri, assicurano la pulizia della superficie su ogni substrato.
Income arsenide di indio2 pollici 3 pollici 4 pollici Substrato a cristallo singolo N/P Tipo di semiconduttore Spessore di wafer 300-800um 1

Parametri tecnici

cristallo droga tipo



Concentrazione dei vettori ionici

cm-3

 mobilità ((cm2/V.s) MPD ((cm-2) Dimensione
InAs non-dope N 5*1016 32*104 < 5*104

Φ2′′×0,5 mm

Φ3′′×0,5 mm
InAs Sd N (5-20) *1017 > 2000 < 5*104

Φ2′′×0,5 mm

Φ3′′×0,5 mm
InAs Zn P (1-20) *1017 100-300 < 5*104

Φ2′′×0,5 mm

Φ3′′×0,5 mm
InAs S N (1-10) *1017 > 2000 < 5*104

Φ2′′×0,5 mm

Φ3′′×0,5 mm
dimensione (mm) Dia50.8x0.5mm, 10×10×0.5mm, 10×5×0.5mm può essere personalizzato
Ra Roverezza della superficie ((Ra): <= 5A
polonese di larghezza uguale o superiore a 50 mm
pacchetto sacchetto di plastica di pulizia di 100 gradi in 1000 stanza di pulizia

Applicazioni

- Optoelettronica a infrarossi:L'arsenuro di indio ha eccellenti proprietà di assorbimento della luce infrarossa ed è comunemente usato nella produzione di rivelatori infrarossi, imager e laser.
- Elettronica ad alta frequenza:A causa della sua elevata mobilità elettronica,L'arsenuro di indio è ampiamente utilizzato nei dispositivi elettronici ad alta frequenza e ad alta velocità come i FET (transistor a effetto campo) e gli HEMT (transistor ad alta mobilità elettronica).
- Punti quantistici e pozzi quantistici:Nel campo del calcolo quantistico e della comunicazione quantistica, l'arsenuro di indio viene utilizzato per fabbricare punti quantistici e strutture di pozzi quantistici.
- Comunicazioni ottiche:L'arsenuro di indio può essere utilizzato per produrre diodi laser e amplificatori ottici nelle comunicazioni in fibra ottica per migliorare l'efficienza della trasmissione del segnale.
- Materiali termoelettrici:L'arsenuro di indio è utilizzato come materiale termoelettrico nei convertitori termoelettrici e nei refrigeratori per consentire il recupero di energia e il controllo della temperatura.
- Sensori:Nel campo del monitoraggio ambientale e della biomedicina, l'arsenuro di indio è utilizzato nella fabbricazione di vari sensori per rilevare gas e biomolecole.
Income arsenide di indio2 pollici 3 pollici 4 pollici Substrato a cristallo singolo N/P Tipo di semiconduttore Spessore di wafer 300-800um 2


I nostri servizi

1Fabbricazione diretta e vendita.

2Citazioni veloci e precise.

3Risponderemo entro 24 ore lavorative.

4. ODM: Disegno personalizzato è disponibile.

5Velocità e preziosa consegna.

Domande frequenti

1. D: Come si paga?
A:100%T/T, Paypal, West Union, MoneyGram, pagamento sicuro e commercio
Assicurazione e così via.
2D: Posso personalizzare i prodotti in base alle mie esigenze?
R: Sì, possiamo personalizzare il materiale, le specifiche per i vostri componenti ottici
in base alle vostre esigenze.
3D: Qual è il tempo di consegna?
A: (1) Per i prodotti standard
Per l'inventario: la consegna è di 5 giorni lavorativi dal momento dell'ordine.
Per i prodotti personalizzati: la consegna è di 2 o 3 settimane dopo l'ordine.
(2) Per i prodotti a forma speciale, la consegna è di 4 settimane lavorative dopo l'ordine.
