- utilizzare wafer InP per la fabbricazione
- supportare quelli personalizzati con disegni artistici
- bandgap diretto, emette luce in modo efficiente, utilizzato nei laser.
- nella gamma di lunghezze d'onda da 1,3 μm a 1,55 μm, strutture di pozzi quantistici
- utilizzando tecniche quali MOCVD o MBE, incisione, metallizzazione e confezionamento per ottenere la forma finale del dispositivo
Maggiori informazioni su InP Laser Epitaxial wafer
I wafer epitaxiali InP sono film sottili di alta qualità a base di materiali a base di fosfuro di indio (InP), ampiamente utilizzati nella produzione di optoelettronica e dispositivi elettronici ad alta frequenza.
coltivati su substrati InP mediante tecniche quali la deposizione chimica a vapore organico metallico (MOCVD) o l'epitaxia a fascio molecolare (MBE),i wafer epitaxiali hanno un'eccellente qualità cristallina e uno spessore controllabile.
Le caratteristiche dirette di banda di questo wafer epitaxiale lo rendono ben attivo nei laser e nei fotodetettori, in particolare per le applicazioni di comunicazione ottica nell'intervallo di 1,3 μm e 1.Intervallo di lunghezza d'onda di 55 μm, garantendo una trasmissione dei dati a bassa perdita e ad ampia larghezza di banda.
Allo stesso tempo, l'elevata mobilità elettronica e le caratteristiche di basso rumore delle onde epitaxiali InP danno loro anche vantaggi significativi nelle applicazioni ad alta velocità e ad alta frequenza.
Inoltre, con il continuo sviluppo dei circuiti optoelettronici integrati e della tecnologia di comunicazione in fibra ottica,le prospettive di applicazione delle onde epitaxiali InP sono sempre più ampie, ed è diventato un materiale indispensabile e importante nei moderni dispositivi e sistemi optoelettronici.
La sua applicazione nei sensori,La diffusione dei laser e di altri dispositivi elettronici ad alte prestazioni ha favorito il progresso delle tecnologie correlate e gettato le basi per le future innovazioni scientifiche e tecnologiche..
Dettagli del wafer epitaxiale laser InP
| Parametri del prodotto |
Wafer epitassiale DFB |
Wafer epitaxiale DFB ad alta potenza |
Wafer epitaxiale di fotonica del silicio |
| tasso |
10G/25G/50G |
/ |
/ |
| lunghezza d'onda |
1310 nm |
| dimensione |
2/3 di pollice |
| Caratteristiche del prodotto |
CWDM 4/PAM 4 |
BH tech |
PQ /AlQ DFB |
| PL Controllo della lunghezza d'onda |
Meglio di 3nm |
| LPL Uniformità della lunghezza d'onda |
Std.Dev meglio di 1nm @inner |
| Controllo dello spessore |
42 mmMigliore del +3% |
| Uniformità dello spessore |
Migliore del +3% @interno 42mm |
| Controllo del doping |
Migliore di +10% |
| Doping P-lnP (cm-3) |
Zn dopato; da 5e17 a 2e18 |
| Doping N-InP (cm-3) |
Si dopato; da 5e17 a 3e18 |

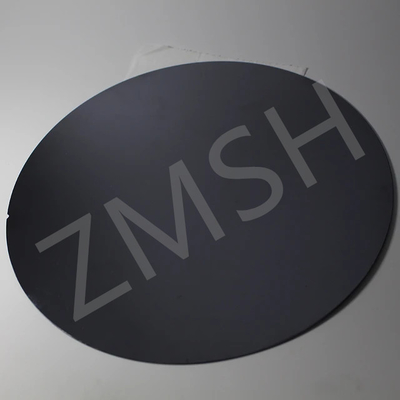

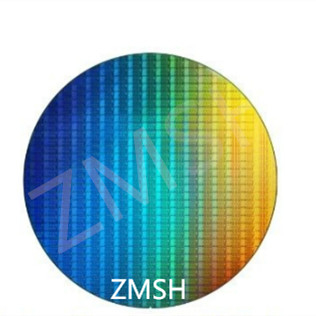

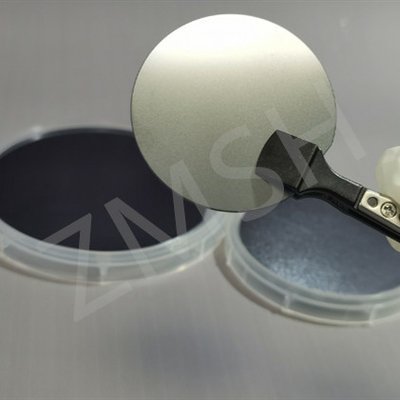

Altri campioni di InP Laser Epitaxial Wafer
* Accettiamo i requisiti personalizzati
Su di noi e sull' imballaggio
Di noi
La nostra impresa, ZMSH, è specializzata nella ricerca, produzione, lavorazione e vendita di substrati semiconduttori e materiali cristallini ottici.
Abbiamo un team di ingegneri esperti, esperienza di gestione, attrezzature di elaborazione di precisione e strumenti di prova,che ci fornisce capacità estremamente forti nella lavorazione di prodotti non standard.
Possiamo ricercare, sviluppare e progettare vari nuovi prodotti in base alle esigenze del cliente.
L'azienda aderirà al principio "centrata sul cliente, basata sulla qualità" e si sforzerà di diventare un'impresa di alta tecnologia di primo livello nel campo dei materiali optoelettronici.
Riguardo all'imballaggio
Dedicati all'assistenza ai nostri clienti, usiamo foglio di alluminio per proteggerci dalla luce
Ecco alcune foto.
